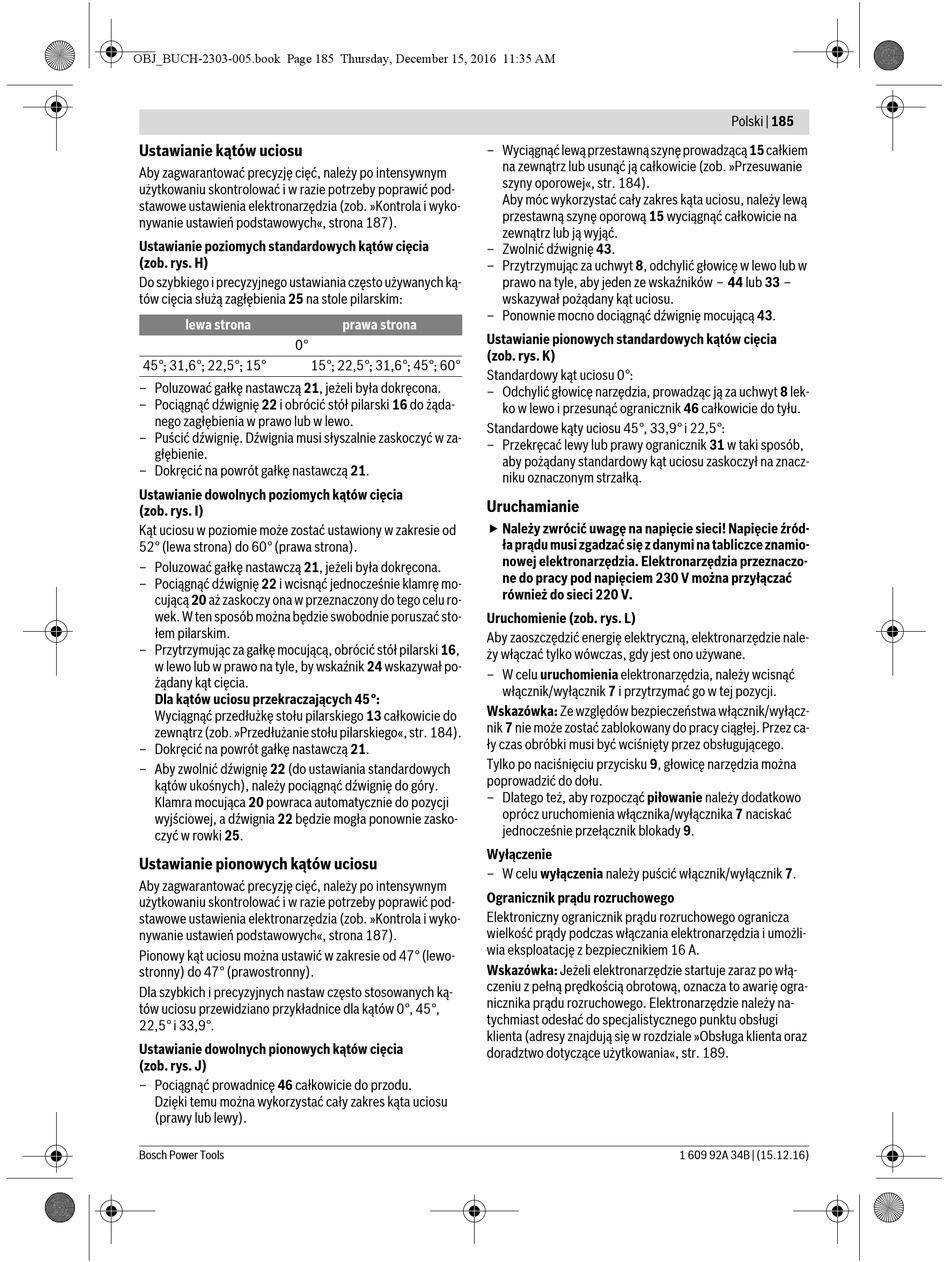

Ustawianie kątów uciosu
Aby zagwarantować precyzję cięć, należy po intensywnym
użytkowaniu skontrolować i w razie potrzeby poprawić pod-
stawowe ustawienia elektronarzędzia (zob. »Kontrola i wyko-
nywanie ustawień podstawowych«, strona 187).
Ustawianie poziomych standardowych kątów cięcia
(zob. rys. H)
Do szybkiego i precyzyjnego ustawiania często używanych ką-
tów cięcia służą zagłębienia 25 na stole pilarskim:
lewa strona
0°
45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°
– Poluzować gałkę nastawczą 21, jeżeli była dokręcona.
– Pociągnąć dźwignię 22 i obrócić stół pilarski 16 do żąda-
nego zagłębienia w prawo lub w lewo.
– Puścić dźwignię. Dźwignia musi słyszalnie zaskoczyć w za-
głębienie.
– Dokręcić na powrót gałkę nastawczą 21.
Ustawianie dowolnych poziomych kątów cięcia
(zob. rys. I)
Kąt uciosu w poziomie może zostać ustawiony w zakresie od
52° (lewa strona) do 60° (prawa strona).
– Poluzować gałkę nastawczą 21, jeżeli była dokręcona.
– Pociągnąć dźwignię 22 i wcisnąć jednocześnie klamrę mo-
cującą 20 aż zaskoczy ona w przeznaczony do tego celu ro-
wek. W ten sposób można będzie swobodnie poruszać sto-
łem pilarskim.
– Przytrzymując za gałkę mocującą, obrócić stół pilarski 16,
w lewo lub w prawo na tyle, by wskaźnik 24 wskazywał po-
żądany kąt cięcia.
Dla kątów uciosu przekraczających 45°:
Wyciągnąć przedłużkę stołu pilarskiego 13 całkowicie do
zewnątrz (zob. »Przedłużanie stołu pilarskiego«, str. 184).
– Dokręcić na powrót gałkę nastawczą 21.
– Aby zwolnić dźwignię 22 (do ustawiania standardowych
kątów ukośnych), należy pociągnąć dźwignię do góry.
Klamra mocująca 20 powraca automatycznie do pozycji
wyjściowej, a dźwignia 22 będzie mogła ponownie zasko-
czyć w rowki 25.
Ustawianie pionowych kątów uciosu
Aby zagwarantować precyzję cięć, należy po intensywnym
użytkowaniu skontrolować i w razie potrzeby poprawić pod-
stawowe ustawienia elektronarzędzia (zob. »Kontrola i wyko-
nywanie ustawień podstawowych«, strona 187).
Pionowy kąt uciosu można ustawić w zakresie od 47° (lewo-
stronny) do 47° (prawostronny).
Dla szybkich i precyzyjnych nastaw często stosowanych ką-
tów uciosu przewidziano przykładnice dla kątów 0°, 45°,
22,5° i 33,9°.
Ustawianie dowolnych pionowych kątów cięcia
(zob. rys. J)
– Pociągnąć prowadnicę 46 całkowicie do przodu.
Dzięki temu można wykorzystać cały zakres kąta uciosu
(prawy lub lewy).
Bosch Power Tools
– Wyciągnąć lewą przestawną szynę prowadzącą 15 całkiem
na zewnątrz lub usunąć ją całkowicie (zob. »Przesuwanie
szyny oporowej«, str. 184).
Aby móc wykorzystać cały zakres kąta uciosu, należy lewą
przestawną szynę oporową 15 wyciągnąć całkowicie na
zewnątrz lub ją wyjąć.
– Zwolnić dźwignię 43.
– Przytrzymując za uchwyt 8, odchylić głowicę w lewo lub w
prawo na tyle, aby jeden ze wskaźników – 44 lub 33 –
wskazywał pożądany kąt uciosu.
– Ponownie mocno dociągnąć dźwignię mocującą 43.
prawa strona
Ustawianie pionowych standardowych kątów cięcia
(zob. rys. K)
Standardowy kąt uciosu 0°:
– Odchylić głowicę narzędzia, prowadząc ją za uchwyt 8 lek-
ko w lewo i przesunąć ogranicznik 46 całkowicie do tyłu.
Standardowe kąty uciosu 45°, 33,9° i 22,5°:
– Przekręcać lewy lub prawy ogranicznik 31 w taki sposób,
aby pożądany standardowy kąt uciosu zaskoczył na znacz-
niku oznaczonym strzałką.
Uruchamianie
 Należy zwrócić uwagę na napięcie sieci! Napięcie źród-
ła prądu musi zgadzać się z danymi na tabliczce znamio-
nowej elektronarzędzia. Elektronarzędzia przeznaczo-
ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.
Uruchomienie (zob. rys. L)
Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
– W celu uruchomienia elektronarzędzia, należy wcisnąć
włącznik/wyłącznik 7 i przytrzymać go w tej pozycji.
Wskazówka: Ze względów bezpieczeństwa włącznik/wyłącz-
nik 7 nie może zostać zablokowany do pracy ciągłej. Przez ca-
ły czas obróbki musi być wciśnięty przez obsługującego.
Tylko po naciśnięciu przycisku 9, głowicę narzędzia można
poprowadzić do dołu.
– Dlatego też, aby rozpocząć piłowanie należy dodatkowo
oprócz uruchomienia włącznika/wyłącznika 7 naciskać
jednocześnie przełącznik blokady 9.
Wyłączenie
– W celu wyłączenia należy puścić włącznik/wyłącznik 7.
Ogranicznik prądu rozruchowego
Elektroniczny ogranicznik prądu rozruchowego ogranicza
wielkość prądy podczas włączania elektronarzędzia i umożli-
wia eksploatację z bezpiecznikiem 16 A.
Wskazówka: Jeżeli elektronarzędzie startuje zaraz po włą-
czeniu z pełną prędkością obrotową, oznacza to awarię ogra-
nicznika prądu rozruchowego. Elektronarzędzie należy na-
tychmiast odesłać do specjalistycznego punktu obsługi
klienta (adresy znajdują się w rozdziale »Obsługa klienta oraz
doradztwo dotyczące użytkowania«, str. 189.
