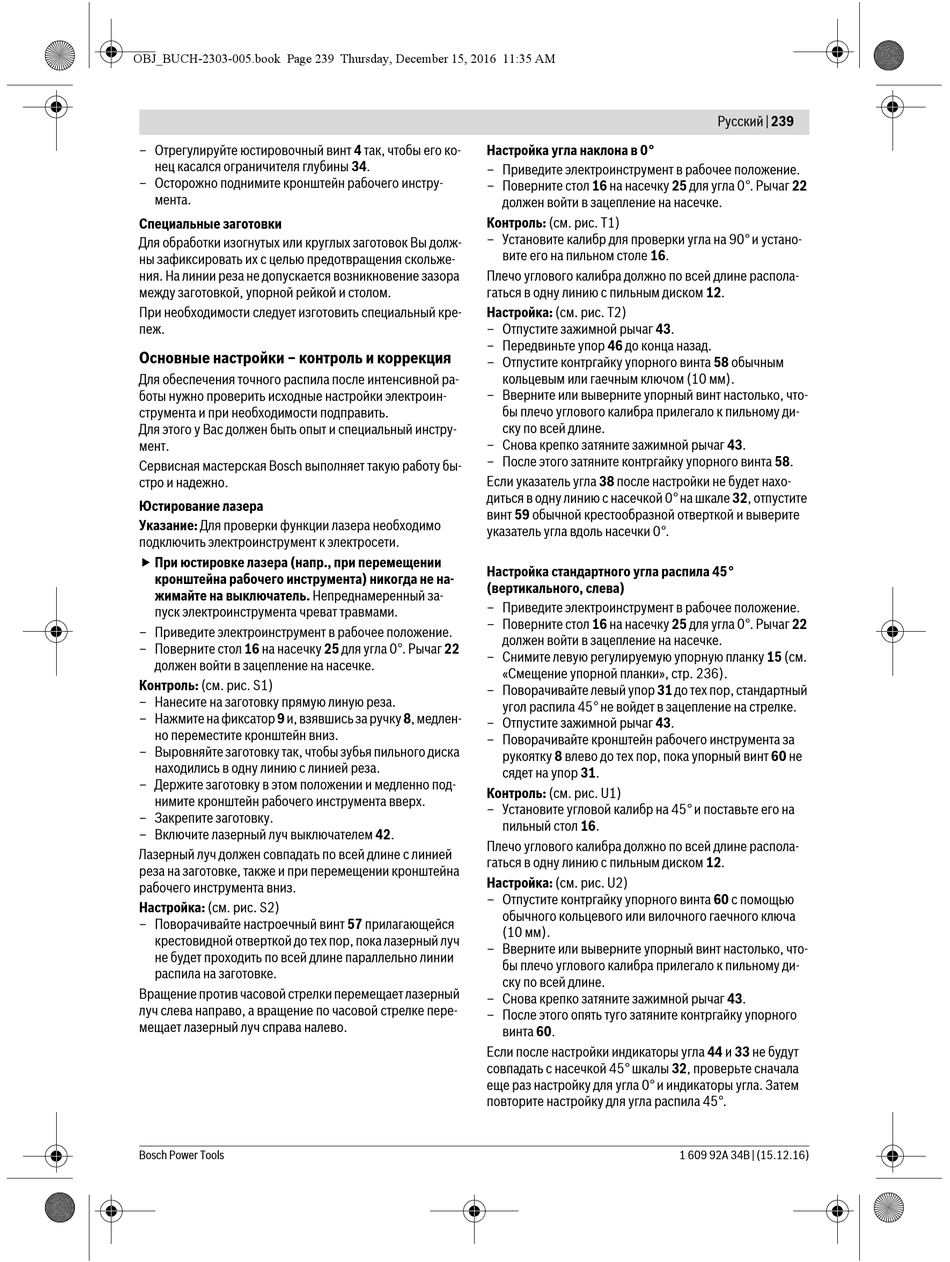

OBJ_BUCH-2303-005.book Page 239 Thursday, December 15, 2016 11:35 AM
– Отрегулируйте юстировочный винт 4 так, чтобы его ко-
нец касался ограничителя глубины 34.
– Осторожно поднимите кронштейн рабочего инстру-
мента.
Специальные заготовки
Для обработки изогнутых или круглых заготовок Вы долж-
ны зафиксировать их с целью предотвращения скольже-
ния. На линии реза не допускается возникновение зазора
между заготовкой, упорной рейкой и столом.
При необходимости следует изготовить специальный кре-
пеж.
Основные настройки – контроль и коррекция
Для обеспечения точного распила после интенсивной ра-
боты нужно проверить исходные настройки электроин-
струмента и при необходимости подправить.
Для этого у Вас должен быть опыт и специальный инстру-
мент.
Сервисная мастерская Bosch выполняет такую работу бы-
стро и надежно.
Юстирование лазера
Указание: Для проверки функции лазера необходимо
подключить электроинструмент к электросети.
 При юстировке лазера (напр., при перемещении
кронштейна рабочего инструмента) никогда не на-
жимайте на выключатель. Непреднамеренный за-
пуск электроинструмента чреват травмами.
– Приведите электроинструмент в рабочее положение.
– Поверните стол 16 на насечку 25 для угла 0°. Рычаг 22
должен войти в зацепление на насечке.
Контроль: (см. рис. S1)
– Нанесите на заготовку прямую линую реза.
– Нажмите на фиксатор 9 и, взявшись за ручку 8, медлен-
но переместите кронштейн вниз.
– Выровняйте заготовку так, чтобы зубья пильного диска
находились в одну линию с линией реза.
– Держите заготовку в этом положении и медленно под-
нимите кронштейн рабочего инструмента вверх.
– Закрепите заготовку.
– Включите лазерный луч выключателем 42.
Лазерный луч должен совпадать по всей длине с линией
реза на заготовке, также и при перемещении кронштейна
рабочего инструмента вниз.
Настройка: (см. рис. S2)
– Поворачивайте настроечный винт 57 прилагающейся
крестовидной отверткой до тех пор, пока лазерный луч
не будет проходить по всей длине параллельно линии
распила на заготовке.
Вращение против часовой стрелки перемещает лазерный
луч слева направо, а вращение по часовой стрелке пере-
мещает лазерный луч справа налево.
Bosch Power Tools
Настройка угла наклона в 0°
– Приведите электроинструмент в рабочее положение.
– Поверните стол 16 на насечку 25 для угла 0°. Рычаг 22
должен войти в зацепление на насечке.
Контроль: (см. рис. T1)
– Установите калибр для проверки угла на 90° и устано-
вите его на пильном столе 16.
Плечо углового калибра должно по всей длине распола-
гаться в одну линию с пильным диском 12.
Настройка: (см. рис. Т2)
– Отпустите зажимной рычаг 43.
– Передвиньте упор 46 до конца назад.
– Отпустите контргайку упорного винта 58 обычным
кольцевым или гаечным ключом (10 мм).
– Вверните или выверните упорный винт настолько, что-
бы плечо углового калибра прилегало к пильному ди-
ску по всей длине.
– Снова крепко затяните зажимной рычаг 43.
– После этого затяните контргайку упорного винта 58.
Если указатель угла 38 после настройки не будет нахо-
диться в одну линию с насечкой 0° на шкале 32, отпустите
винт 59 обычной крестообразной отверткой и выверите
указатель угла вдоль насечки 0°.
Настройка стандартного угла распила 45°
(вертикального, слева)
– Приведите электроинструмент в рабочее положение.
– Поверните стол 16 на насечку 25 для угла 0°. Рычаг 22
должен войти в зацепление на насечке.
– Снимите левую регулируемую упорную планку 15 (см.
«Смещение упорной планки», стр. 236).
– Поворачивайте левый упор 31 до тех пор, стандартный
угол распила 45° не войдет в зацепление на стрелке.
– Отпустите зажимной рычаг 43.
– Поворачивайте кронштейн рабочего инструмента за
рукоятку 8 влево до тех пор, пока упорный винт 60 не
сядет на упор 31.
Контроль: (см. рис. U1)
– Установите угловой калибр на 45° и поставьте его на
пильный стол 16.
Плечо углового калибра должно по всей длине распола-
гаться в одну линию с пильным диском 12.
Настройка: (см. рис. U2)
– Отпустите контргайку упорного винта 60 с помощью
обычного кольцевого или вилочного гаечного ключа
(10 мм).
– Вверните или выверните упорный винт настолько, что-
бы плечо углового калибра прилегало к пильному ди-
ску по всей длине.
– Снова крепко затяните зажимной рычаг 43.
– После этого опять туго затяните контргайку упорного
винта 60.
Если после настройки индикаторы угла 44 и 33 не будут
совпадать с насечкой 45° шкалы 32, проверьте сначала
еще раз настройку для угла 0° и индикаторы угла. Затем
повторите настройку для угла распила 45°.
Русский | 239
1 609 92A 34B | (15.12.16)
