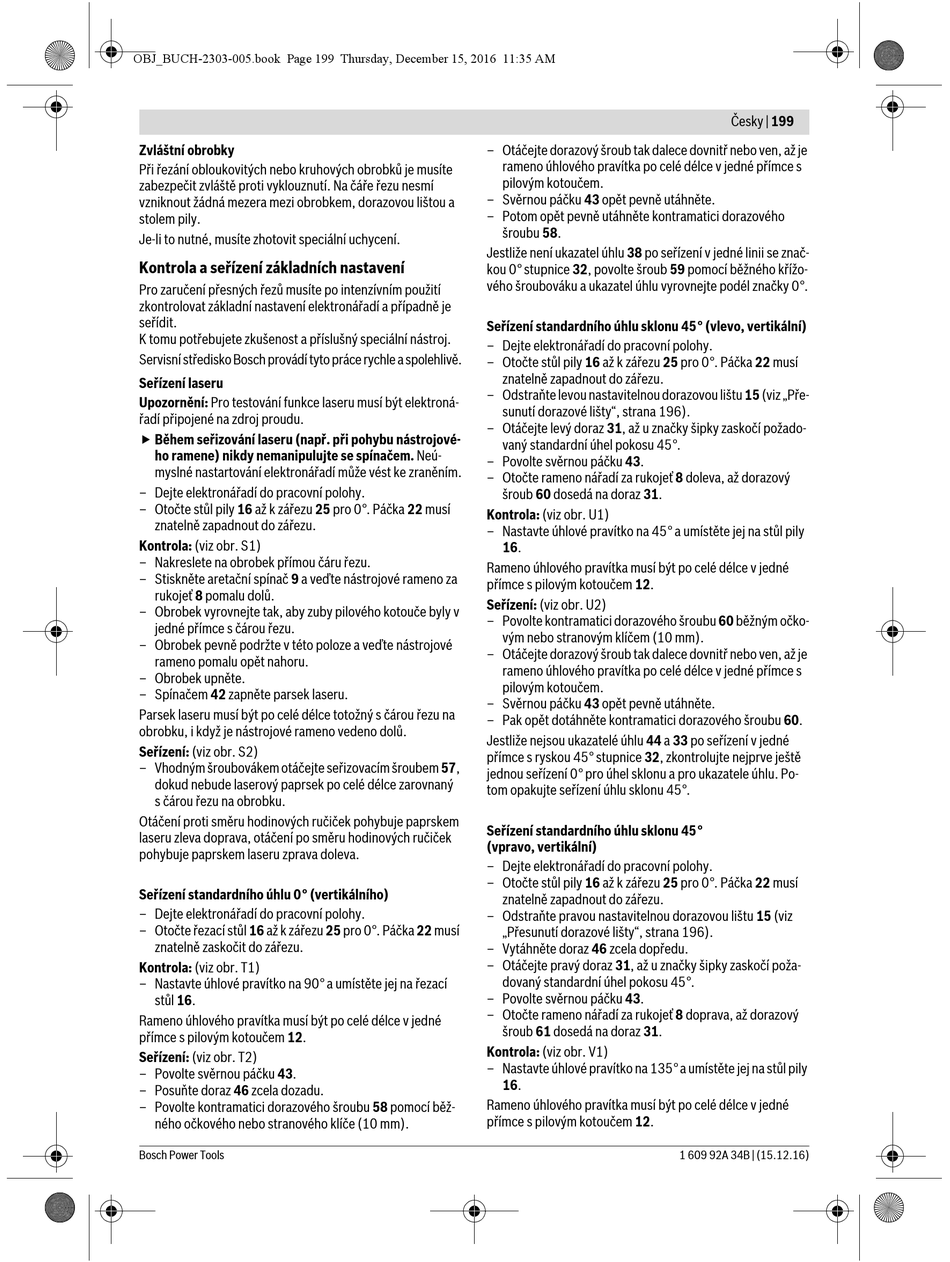

Zvláštní obrobky
Při řezání obloukovitých nebo kruhových obrobků je musíte
zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí
vzniknout žádná mezera mezi obrobkem, dorazovou lištou a
stolem pily.
Je-li to nutné, musíte zhotovit speciální uchycení.
Kontrola a seřízení základních nastavení
Pro zaručení přesných řezů musíte po intenzívním použití
zkontrolovat základní nastavení elektronářadí a případně je
seřídit.
K tomu potřebujete zkušenost a příslušný speciální nástroj.
Servisní středisko Bosch provádí tyto práce rychle a spolehlivě.
Seřízení laseru
Upozornění: Pro testování funkce laseru musí být elektroná-
řadí připojené na zdroj proudu.
 Během seřizování laseru (např. při pohybu nástrojové-
ho ramene) nikdy nemanipulujte se spínačem. Neú-
myslné nastartování elektronářadí může vést ke zraněním.
– Dejte elektronářadí do pracovní polohy.
– Otočte stůl pily 16 až k zářezu 25 pro 0°. Páčka 22 musí
znatelně zapadnout do zářezu.
Kontrola: (viz obr. S1)
– Nakreslete na obrobek přímou čáru řezu.
– Stiskněte aretační spínač 9 a veďte nástrojové rameno za
rukojeť 8 pomalu dolů.
– Obrobek vyrovnejte tak, aby zuby pilového kotouče byly v
jedné přímce s čárou řezu.
– Obrobek pevně podržte v této poloze a veďte nástrojové
rameno pomalu opět nahoru.
– Obrobek upněte.
– Spínačem 42 zapněte parsek laseru.
Parsek laseru musí být po celé délce totožný s čárou řezu na
obrobku, i když je nástrojové rameno vedeno dolů.
Seřízení: (viz obr. S2)
– Vhodným šroubovákem otáčejte seřizovacím šroubem 57,
dokud nebude laserový paprsek po celé délce zarovnaný
s čárou řezu na obrobku.
Otáčení proti směru hodinových ručiček pohybuje paprskem
laseru zleva doprava, otáčení po směru hodinových ručiček
pohybuje paprskem laseru zprava doleva.
Seřízení standardního úhlu 0° (vertikálního)
– Dejte elektronářadí do pracovní polohy.
– Otočte řezací stůl 16 až k zářezu 25 pro 0°. Páčka 22 musí
znatelně zaskočit do zářezu.
Kontrola: (viz obr. T1)
– Nastavte úhlové pravítko na 90° a umístěte jej na řezací
stůl 16.
Rameno úhlového pravítka musí být po celé délce v jedné
přímce s pilovým kotoučem 12.
Seřízení: (viz obr. T2)
– Povolte svěrnou páčku 43.
– Posuňte doraz 46 zcela dozadu.
– Povolte kontramatici dorazového šroubu 58 pomocí běž-
ného očkového nebo stranového klíče (10 mm).
Bosch Power Tools
– Otáčejte dorazový šroub tak dalece dovnitř nebo ven, až je
rameno úhlového pravítka po celé délce v jedné přímce s
pilovým kotoučem.
– Svěrnou páčku 43 opět pevně utáhněte.
– Potom opět pevně utáhněte kontramatici dorazového
šroubu 58.
Jestliže není ukazatel úhlu 38 po seřízení v jedné linii se znač-
kou 0° stupnice 32, povolte šroub 59 pomocí běžného křížo-
vého šroubováku a ukazatel úhlu vyrovnejte podél značky 0°.
Seřízení standardního úhlu sklonu 45° (vlevo, vertikální)
– Dejte elektronářadí do pracovní polohy.
– Otočte stůl pily 16 až k zářezu 25 pro 0°. Páčka 22 musí
znatelně zapadnout do zářezu.
– Odstraňte levou nastavitelnou dorazovou lištu 15 (viz „Pře-
sunutí dorazové lišty", strana 196).
– Otáčejte levý doraz 31, až u značky šipky zaskočí požado-
vaný standardní úhel pokosu 45°.
– Povolte svěrnou páčku 43.
– Otočte rameno nářadí za rukojeť 8 doleva, až dorazový
šroub 60 dosedá na doraz 31.
Kontrola: (viz obr. U1)
– Nastavte úhlové pravítko na 45° a umístěte jej na stůl pily
16.
Rameno úhlového pravítka musí být po celé délce v jedné
přímce s pilovým kotoučem 12.
Seřízení: (viz obr. U2)
– Povolte kontramatici dorazového šroubu 60 běžným očko-
vým nebo stranovým klíčem (10 mm).
– Otáčejte dorazový šroub tak dalece dovnitř nebo ven, až je
rameno úhlového pravítka po celé délce v jedné přímce s
pilovým kotoučem.
– Svěrnou páčku 43 opět pevně utáhněte.
– Pak opět dotáhněte kontramatici dorazového šroubu 60.
Jestliže nejsou ukazatelé úhlu 44 a 33 po seřízení v jedné
přímce s ryskou 45° stupnice 32, zkontrolujte nejprve ještě
jednou seřízení 0° pro úhel sklonu a pro ukazatele úhlu. Po-
tom opakujte seřízení úhlu sklonu 45°.
Seřízení standardního úhlu sklonu 45°
(vpravo, vertikální)
– Dejte elektronářadí do pracovní polohy.
– Otočte stůl pily 16 až k zářezu 25 pro 0°. Páčka 22 musí
znatelně zapadnout do zářezu.
– Odstraňte pravou nastavitelnou dorazovou lištu 15 (viz
„Přesunutí dorazové lišty", strana 196).
– Vytáhněte doraz 46 zcela dopředu.
– Otáčejte pravý doraz 31, až u značky šipky zaskočí poža-
dovaný standardní úhel pokosu 45°.
– Povolte svěrnou páčku 43.
– Otočte rameno nářadí za rukojeť 8 doprava, až dorazový
šroub 61 dosedá na doraz 31.
Kontrola: (viz obr. V1)
– Nastavte úhlové pravítko na 135° a umístěte jej na stůl pily
16.
Rameno úhlového pravítka musí být po celé délce v jedné
přímce s pilovým kotoučem 12.
