Obertransporthub - Pfaff 1525 Betriebsanleitung

11

Obertransporthub

.04.12
Regel
1. In Stellung "5" des Handrades 1 sollen Obertransporteur 10 und Drückerfuß 11 jeweils
5,0 mm abheben.
2. Der Standardhub soll auf 5 mm begrenzt werden.

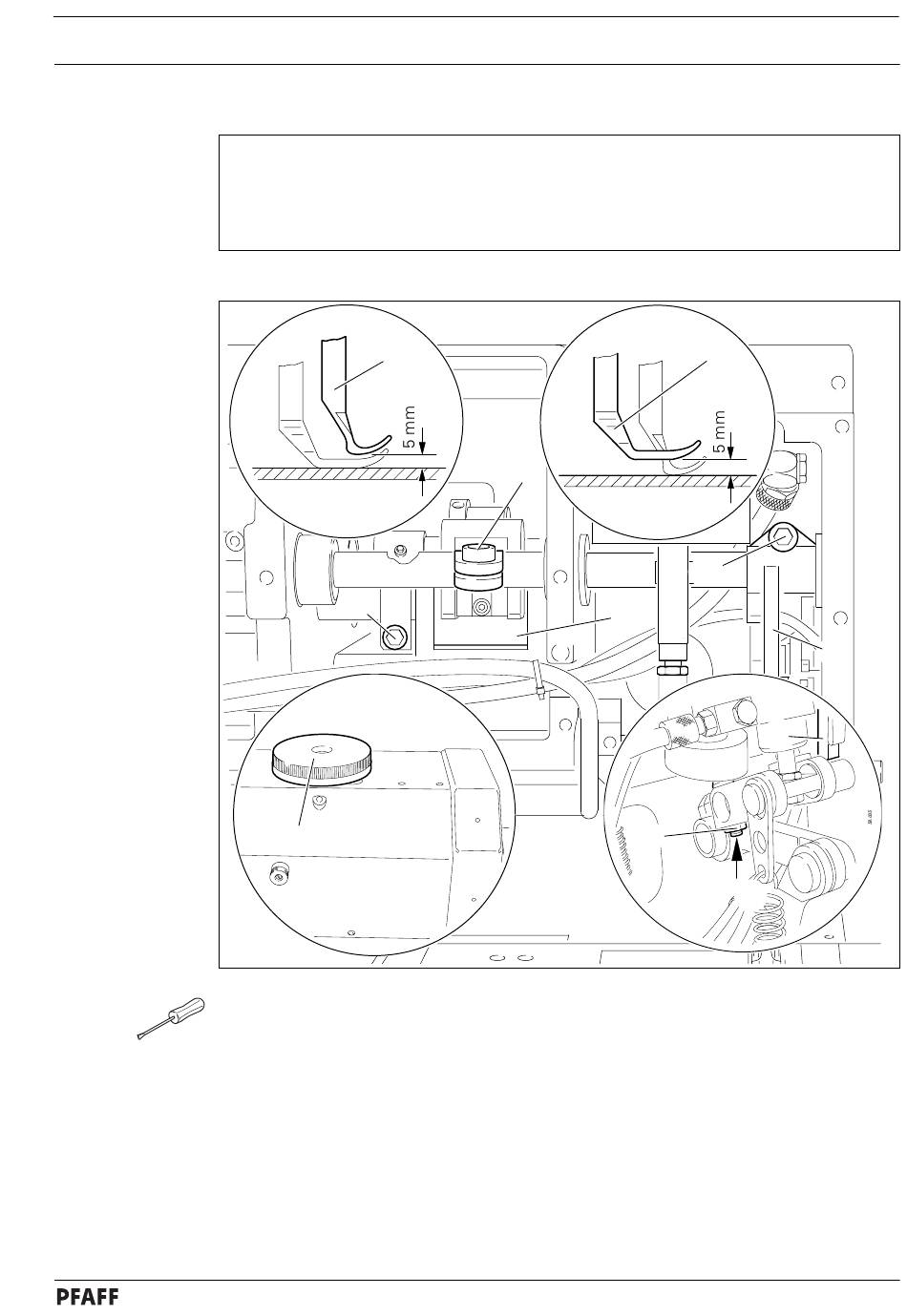

Fig. 11 - 12
● Untertransporteur ausbauen und Handrad 1 auf "0" stellen.
● Stichplatte aufschrauben, Metallmaßstab so über die Öffnung des Stichplattenaus-
schnitts legen, dass beide Nähfüße auf den Metallmaßstab aufsetzen können.
● Anschlagschraube 2 ganz hineindrehen.
● Kurbel 3 ( Schraube 4 ) so einstellen, dass Kurbel 5 beim Drehen am Handrad keine
Bewegung ausführt.
● Handrad 1 auf "5" stellen.
● Kugelbolzen 6 ( Kontermutter 7 ) entsprechend der Regel 1 verdrehen.
● Kurbel 8 ( Schraube 9 ) so einstellen, dass sich Obertransporteur 10 und Drückerfuß 11
gleichmäßig von der Stichplatte abheben.
● Regel 1 überprüfen und ggf. Kugelbolzen 6 ( Mutter 7 ) nachstellen.
● Anschlagschraube 2 entsprechend der Regel 2 verdrehen.
10
4
1
58.038a
5
3
7
Justierung
11
9
8
2
6
11 - 15
