5.4.2.2 FlexFix-Halterung rückseitig an eine Gerätesäule montieren
8021644/2018-07-02 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Das Eindrehen des Sicherheits-Lichtvorhangs ist nur möglich, wenn sich die beiden
FlexFix-Halterungen in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der FlexFix-Halterungen zunächst nur handfest eindrehen.
2. Die beiden FlexFix-Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit
oder eine Wasserwaage an die nicht benutzten Anschraubflächen der FlexFix-Hal‐
terungen legen.
3. Schrauben festdrehen.
!

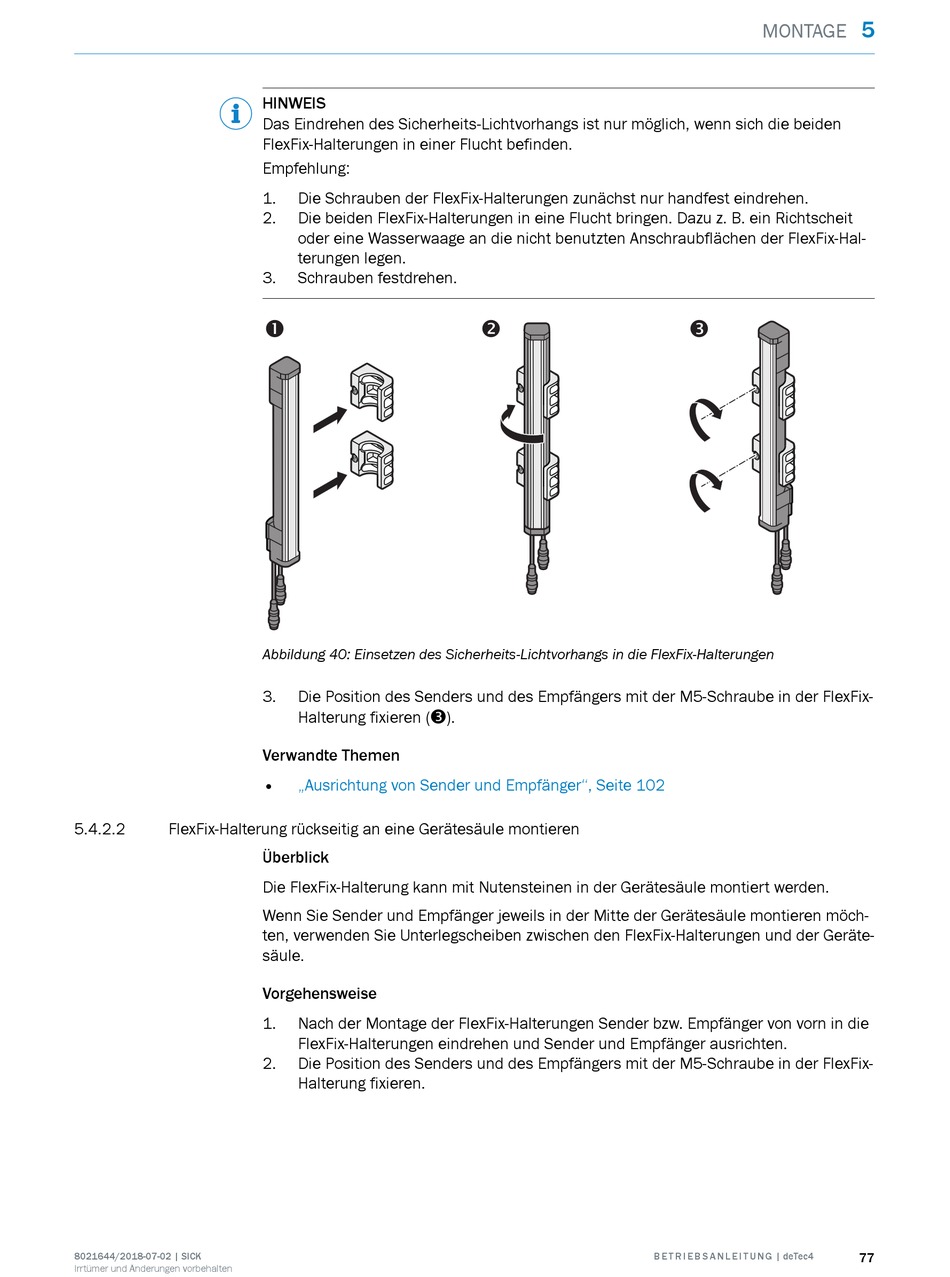

Abbildung 40: Einsetzen des Sicherheits-Lichtvorhangs in die FlexFix-Halterungen
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren (§).
Verwandte Themen
• „Ausrichtung von Sender und Empfänger", Seite 102
Überblick
Die FlexFix-Halterung kann mit Nutensteinen in der Gerätesäule montiert werden.
Wenn Sie Sender und Empfänger jeweils in der Mitte der Gerätesäule montieren möch‐
ten, verwenden Sie Unterlegscheiben zwischen den FlexFix-Halterungen und der Geräte‐
säule.
Vorgehensweise
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorn in die
FlexFix-Halterungen eindrehen und Sender und Empfänger ausrichten.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.
"
