SICK deTec4 Betriebsanleitung Seite 71

8021644/2018-07-02 | SICK
Irrtümer und Änderungen vorbehalten
s

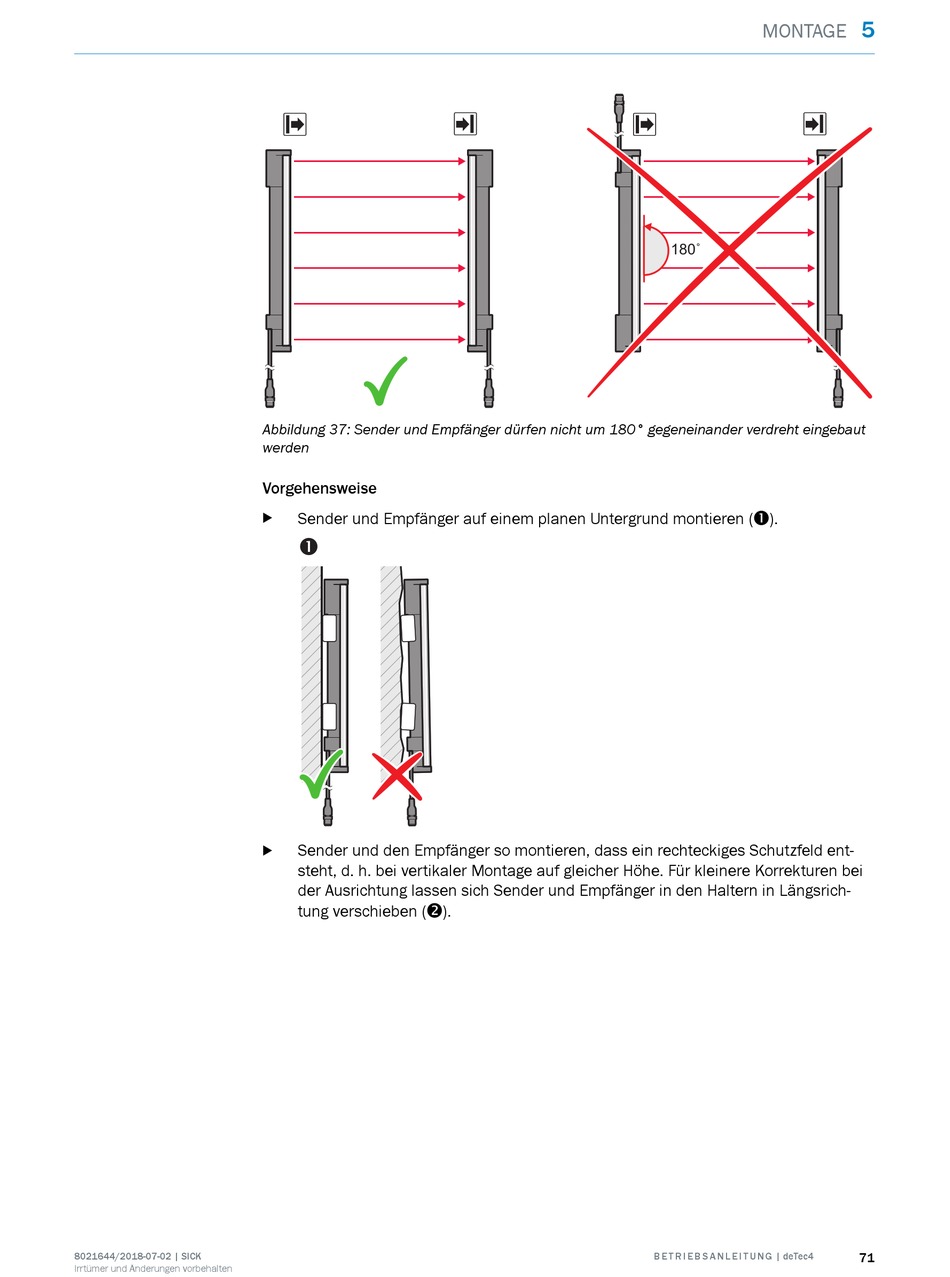

Abbildung 37: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Vorgehensweise
Sender und Empfänger auf einem planen Untergrund montieren (!).
b
!
Sender und den Empfänger so montieren, dass ein rechteckiges Schutzfeld ent‐
b
steht, d. h. bei vertikaler Montage auf gleicher Höhe. Für kleinere Korrekturen bei
der Ausrichtung lassen sich Sender und Empfänger in den Haltern in Längsrich‐
tung verschieben (").
r
MONTAGE
s r
180˚
B E T R I E B S A N L E I T U N G | deTec4
5
71
