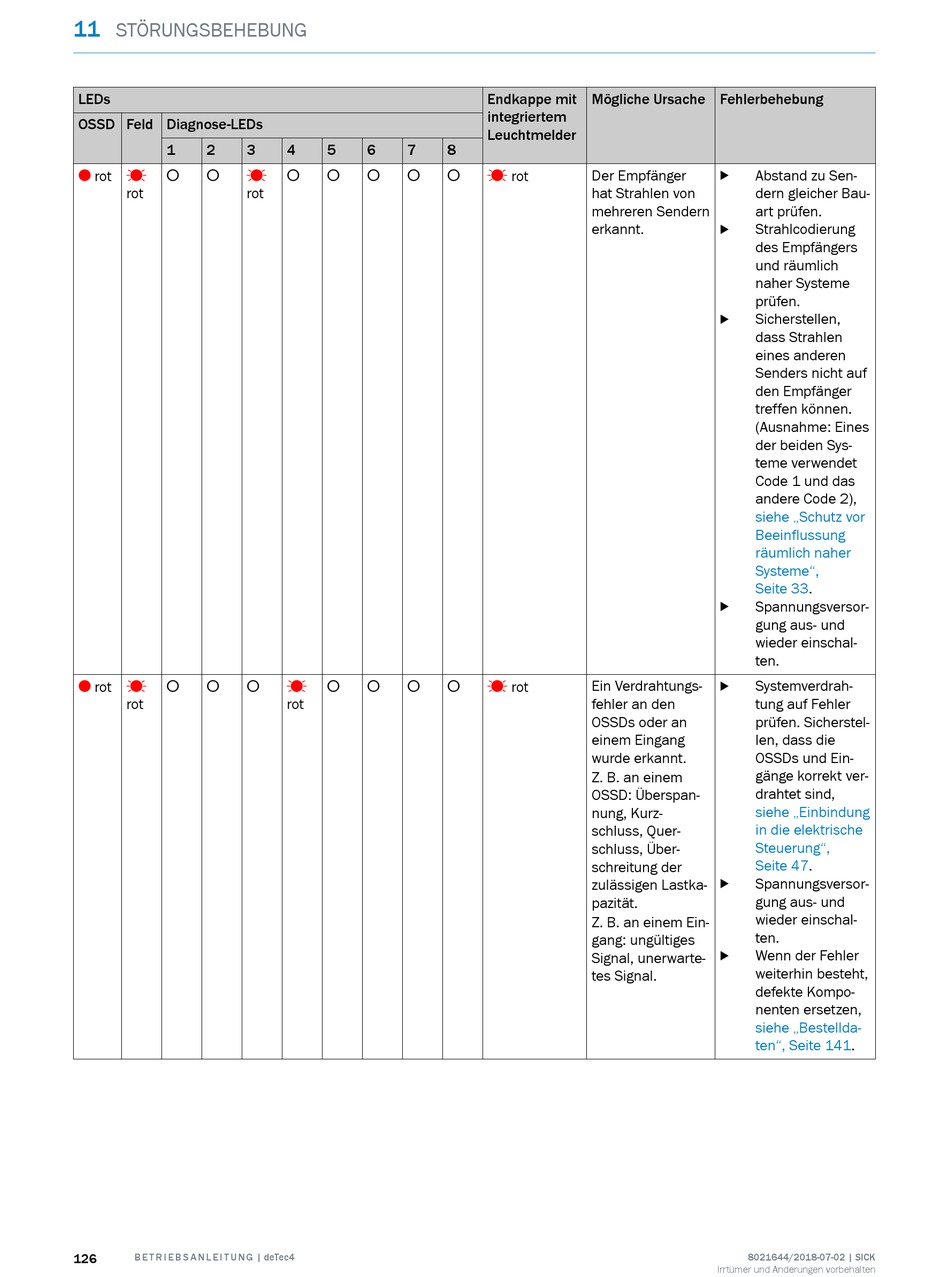

SICK deTec4 Betriebsanleitung Seite 126

11
STÖRUNGSBEHEBUNG
LEDs
OSSD Feld Diagnose-LEDs
1 2 3
rot
O Ö o o Ö
rot rot
rot
O Ö o o o
rot
126 B E T R I E B S A N L E I T U N G | deTec4
4 5 6 7 8
o o o o o
Ö o o o o
rot
Endkappe mit Mögliche Ursache Fehlerbehebung
integriertem
Leuchtmelder
Der Empfänger
rot
Ö
hat Strahlen von
mehreren Sendern
erkannt.
rot Ein Verdrahtungs‐
Ö
fehler an den
OSSDs oder an
einem Eingang
wurde erkannt.
Z. B. an einem
OSSD: Überspan‐
nung, Kurz‐
schluss, Quer‐
schluss, Über‐
schreitung der
zulässigen Lastka‐
pazität.
Z. B. an einem Ein‐
gang: ungültiges
Signal, unerwarte‐
tes Signal.
Abstand zu Sen‐
b
dern gleicher Bau‐
art prüfen.
Strahlcodierung
b
des Empfängers
und räumlich
naher Systeme
prüfen.
Sicherstellen,
b
dass Strahlen
eines anderen
Senders nicht auf
den Empfänger
treffen können.
(Ausnahme: Eines
der beiden Sys‐
teme verwendet
Code 1 und das
andere Code 2),
siehe „Schutz vor
Beeinflussung
räumlich naher
Systeme",
Seite 33.
Spannungsversor‐
b
gung aus- und
wieder einschal‐
ten.
Systemverdrah‐
b
tung auf Fehler
prüfen. Sicherstel‐
len, dass die
OSSDs und Ein‐
gänge korrekt ver‐
drahtet sind,
siehe „Einbindung
in die elektrische
Steuerung",
Seite 47.
Spannungsversor‐
b
gung aus- und
wieder einschal‐
ten.
Wenn der Fehler
b
weiterhin besteht,
defekte Kompo‐
nenten ersetzen,
siehe „Bestellda‐
ten", Seite 141.
