15
ZUBEHÖR
15.6.2

Montage

15.6.3 Reichweitenänderung mit Umlenkspiegeln
152 B E T R I E B S A N L E I T U N G | deTec4

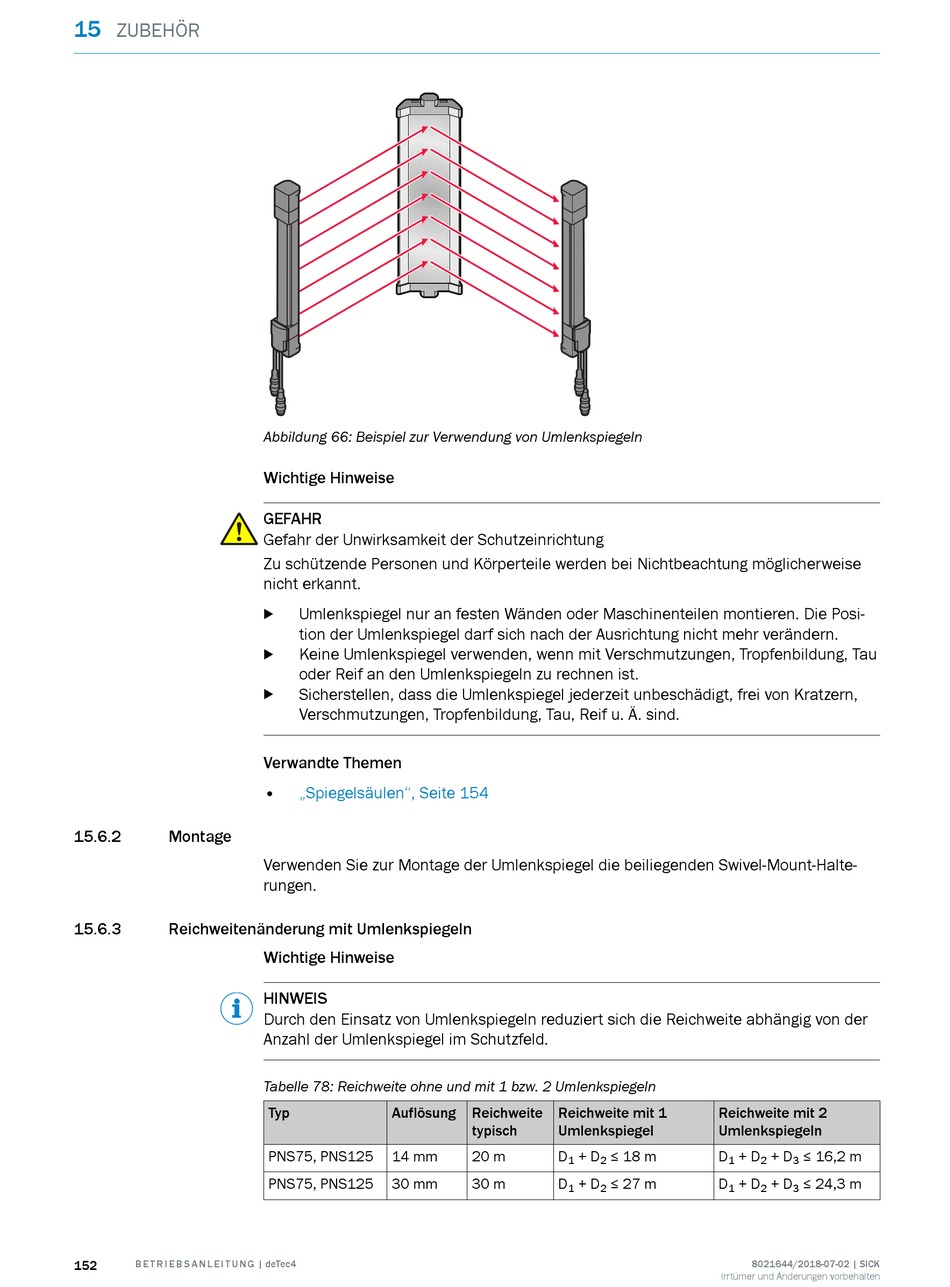

Abbildung 66: Beispiel zur Verwendung von Umlenkspiegeln
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Umlenkspiegel nur an festen Wänden oder Maschinenteilen montieren. Die Posi‐
b
tion der Umlenkspiegel darf sich nach der Ausrichtung nicht mehr verändern.
Keine Umlenkspiegel verwenden, wenn mit Verschmutzungen, Tropfenbildung, Tau
b
oder Reif an den Umlenkspiegeln zu rechnen ist.
Sicherstellen, dass die Umlenkspiegel jederzeit unbeschädigt, frei von Kratzern,
b
Verschmutzungen, Tropfenbildung, Tau, Reif u. Ä. sind.
Verwandte Themen
• „Spiegelsäulen", Seite 154
Verwenden Sie zur Montage der Umlenkspiegel die beiliegenden Swivel-Mount-Halte‐
rungen.
Wichtige Hinweise
HINWEIS
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite abhängig von der
Anzahl der Umlenkspiegel im Schutzfeld.
Tabelle 78: Reichweite ohne und mit 1 bzw. 2 Umlenkspiegeln
Typ Auflösung
PNS75, PNS125 14 mm
PNS75, PNS125 30 mm
Reichweite Reichweite mit 1
typisch Umlenkspiegel
20 m D + D ≤ 18 m
1 2
30 m D + D ≤ 27 m
1 2
Reichweite mit 2
Umlenkspiegeln
D + D + D ≤ 16,2 m
1 2 3
D + D + D ≤ 24,3 m
1 2 3
