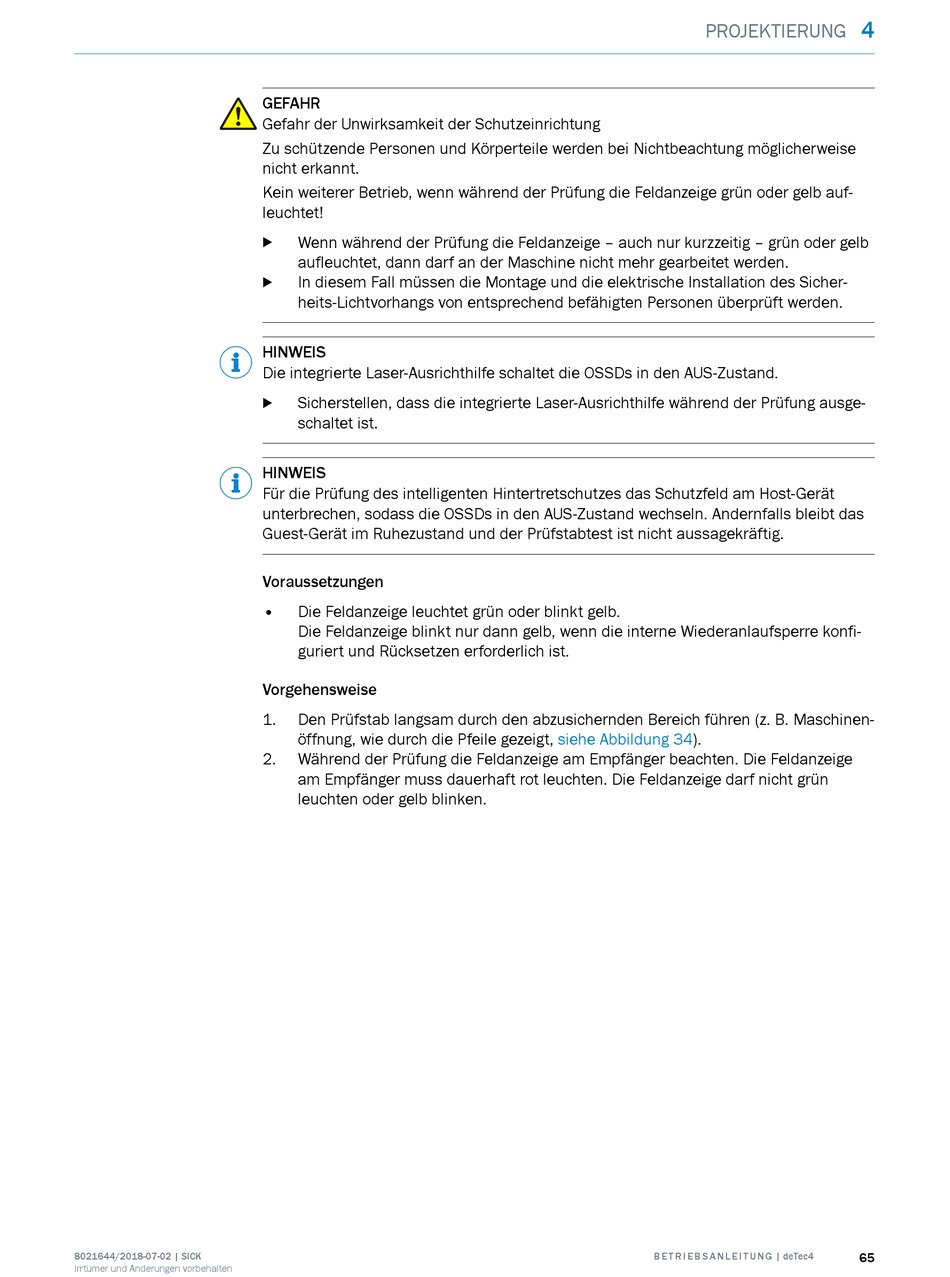

SICK deTec4 Betriebsanleitung Seite 65

8021644/2018-07-02 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Kein weiterer Betrieb, wenn während der Prüfung die Feldanzeige grün oder gelb auf‐
leuchtet!
Wenn während der Prüfung die Feldanzeige – auch nur kurzzeitig – grün oder gelb
b
aufleuchtet, dann darf an der Maschine nicht mehr gearbeitet werden.
In diesem Fall müssen die Montage und die elektrische Installation des Sicher‐
b
heits-Lichtvorhangs von entsprechend befähigten Personen überprüft werden.
HINWEIS
Die integrierte Laser-Ausrichthilfe schaltet die OSSDs in den AUS-Zustand.
Sicherstellen, dass die integrierte Laser-Ausrichthilfe während der Prüfung ausge‐
b
schaltet ist.
HINWEIS
Für die Prüfung des intelligenten Hintertretschutzes das Schutzfeld am Host-Gerät
unterbrechen, sodass die OSSDs in den AUS-Zustand wechseln. Andernfalls bleibt das
Guest-Gerät im Ruhezustand und der Prüfstabtest ist nicht aussagekräftig.
Voraussetzungen
• Die Feldanzeige leuchtet grün oder blinkt gelb.
Die Feldanzeige blinkt nur dann gelb, wenn die interne Wiederanlaufsperre konfi‐
guriert und Rücksetzen erforderlich ist.
Vorgehensweise
1. Den Prüfstab langsam durch den abzusichernden Bereich führen (z. B. Maschinen‐
öffnung, wie durch die Pfeile gezeigt,
2. Während der Prüfung die Feldanzeige am Empfänger beachten. Die Feldanzeige
am Empfänger muss dauerhaft rot leuchten. Die Feldanzeige darf nicht grün
leuchten oder gelb blinken.
PROJEKTIERUNG
siehe Abbildung 34).
