13.5

Gewichtstabelle

8021644/2018-07-02 | SICK
Irrtümer und Änderungen vorbehalten
Einzelsystem
Verbindung von
Sender und
Empfänger über
T-Verteiler am
Empfänger
s s
b
S
a = 8 m
S Schaltschrank mit Sicherheits-Relais oder Sicherheits-Steuerung
T T-Verteiler

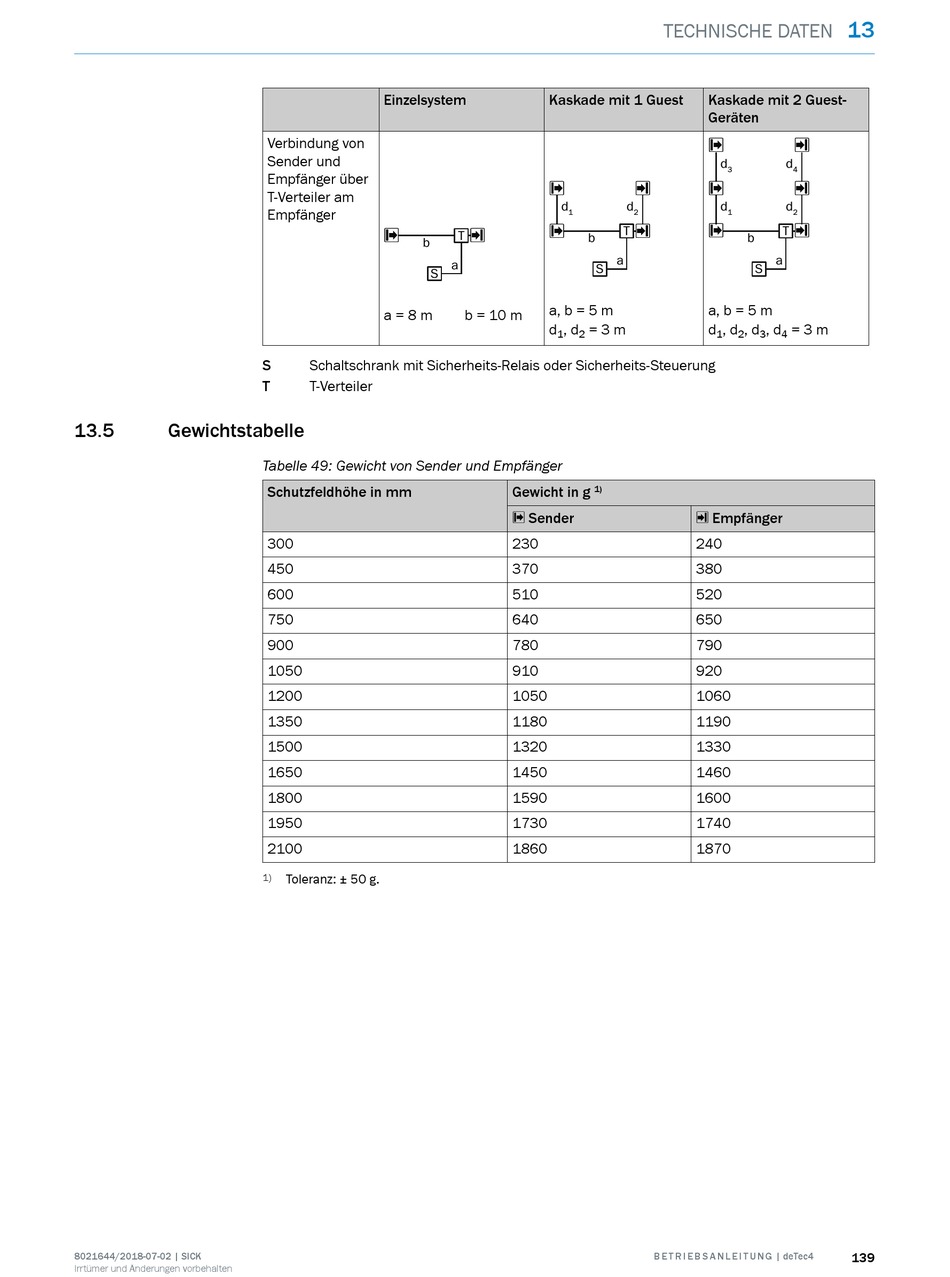

Tabelle 49: Gewicht von Sender und Empfänger
Schutzfeldhöhe in mm
300
450
600
750
900
1050
1200
1350
1500
1650
1800
1950
2100
1) Toleranz: ± 50 g.
Kaskade mit 1 Guest
s s
d d
1
s s
T
r r
T
b
a
a
S
a, b = 5 m
b = 10 m
d , d = 3 m
1 2
Gewicht in g
1)
s Sender
230
370
510
640
780
910
1050
1180
1320
1450
1590
1730
1860
TECHNISCHE DATEN
Kaskade mit 2 Guest-
Geräten
s s r r
d d
3 4
r r s s r r
d d
2 1 2
r r s s r r
T
b
a
S
a, b = 5 m
d , d , d , d = 3 m
1 2 3 4
r Empfänger
240
380
520
650
790
920
1060
1190
1330
1460
1600
1740
1870
