7
KONFIGURATION
7.2

Werkseinstellungen

86 B E T R I E B S A N L E I T U N G | deTec4

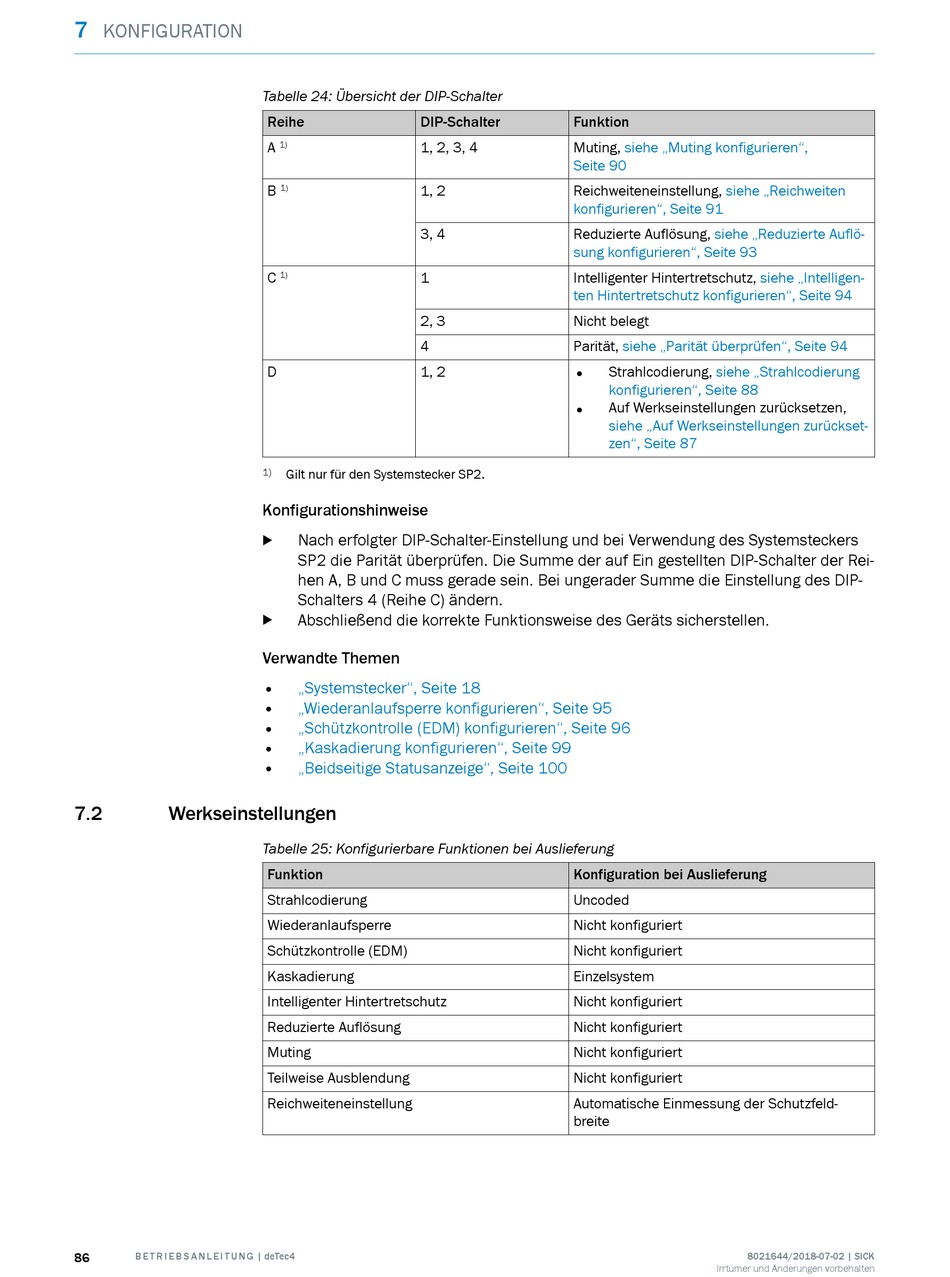

Tabelle 24: Übersicht der DIP-Schalter
Reihe DIP-Schalter
A 1) 1, 2, 3, 4
B 1, 2
1)
3, 4
C 1
1)
2, 3
4
D 1, 2
1) Gilt nur für den Systemstecker SP2.
Konfigurationshinweise
Nach erfolgter DIP-Schalter-Einstellung und bei Verwendung des Systemsteckers
b
SP2 die Parität überprüfen. Die Summe der auf Ein gestellten DIP-Schalter der Rei‐
hen A, B und C muss gerade sein. Bei ungerader Summe die Einstellung des DIP-
Schalters 4 (Reihe C) ändern.
Abschließend die korrekte Funktionsweise des Geräts sicherstellen.
b
Verwandte Themen
•
„Systemstecker", Seite 18
•
„Wiederanlaufsperre konfigurieren", Seite 95
•
„Schützkontrolle (EDM) konfigurieren", Seite 96
•
„Kaskadierung konfigurieren", Seite 99
• „Beidseitige Statusanzeige", Seite 100
Tabelle 25: Konfigurierbare Funktionen bei Auslieferung
Funktion
Strahlcodierung
Wiederanlaufsperre
Schützkontrolle (EDM)
Kaskadierung
Intelligenter Hintertretschutz
Reduzierte Auflösung
Muting
Teilweise Ausblendung
Reichweiteneinstellung
Funktion
Muting, siehe „Muting konfigurieren",
Seite 90
Reichweiteneinstellung, siehe „Reichweiten
konfigurieren", Seite 91
Reduzierte Auflösung, siehe „Reduzierte Auflö‐
sung konfigurieren", Seite 93
Intelligenter Hintertretschutz,
ten Hintertretschutz konfigurieren", Seite 94
Nicht belegt
Parität, siehe „Parität überprüfen", Seite 94
• Strahlcodierung, siehe „Strahlcodierung
konfigurieren", Seite 88
• Auf Werkseinstellungen zurücksetzen,
siehe „Auf Werkseinstellungen zurückset‐
zen", Seite 87
Konfiguration bei Auslieferung
Uncoded
Nicht konfiguriert
Nicht konfiguriert
Einzelsystem
Nicht konfiguriert
Nicht konfiguriert
Nicht konfiguriert
Nicht konfiguriert
Automatische Einmessung der Schutzfeld‐
breite
8021644/2018-07-02 | SICK
Irrtümer und Änderungen vorbehalten
siehe „Intelligen‐
