7
KONFIGURATION
7.5

Muting konfigurieren

90 B E T R I E B S A N L E I T U N G | deTec4
Überblick
Muting wird über die DIP-Schalter 1 ... 4 (Reihe A) am Empfänger eines Einzelsystems
konfiguriert.
Je nach Anordnung der Muting-Sensoren kann Kreuz-Muting oder die Ausfuhrüberwa‐
chung konfiguriert werden und die Schutzwirkung des Sicherheits-Lichtvorhangs tempo‐
rär überbrückt werden. In Kombination mit der teilweisen Ausblendung kann die Sicher‐
heit erhöht werden, indem bei gültiger Muting-Bedingung der oberste Lichtstrahl (sys‐
temsteckerfern) aktiv bleibt. Zusätzlich kann ein Muting-Signal vom Erweiterungs- auf
den Systemanschluss gelegt werden.
Wichtige Hinweise
HINWEIS
Muting wird nur am Empfänger eines Einzelsystems konfiguriert.
Voraussetzungen
•
Systemstecker SP2
Muting konfigurieren
1 2 3 4
O F F
1 2 3 4
O F F
1 2 3 4
O F F
OFF ON
uncoded
code 1
code 2
ref.conf.

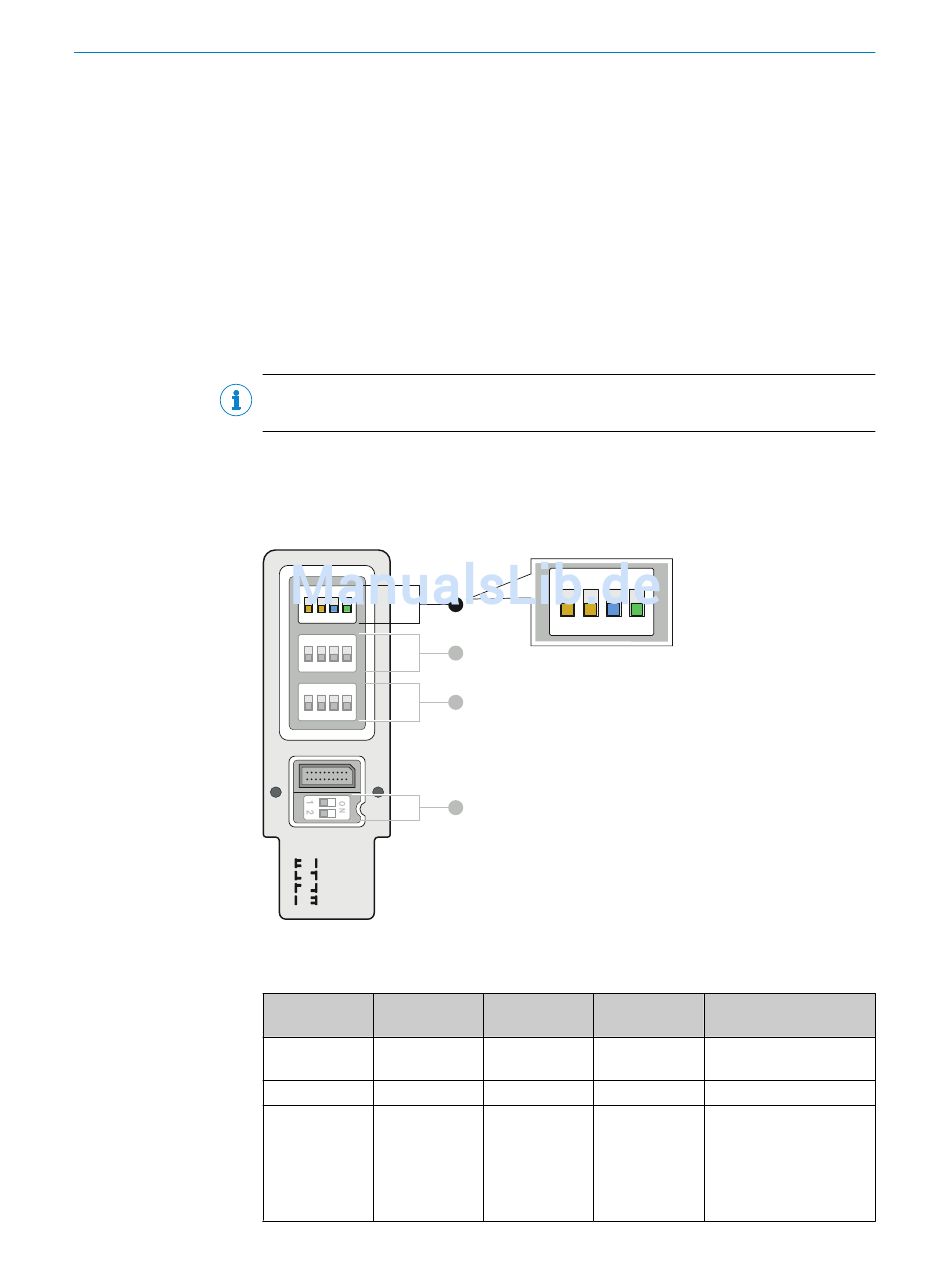

Abbildung 51: DIP-Schalter für Muting am Systemstecker SP2
Tabelle 28: DIP-Schalter und Muting
DIP-Schalter 1 DIP-Schalter 2
(Reihe A) (Reihe A)
Aus (OFF) Aus (OFF)
Aus (OFF) Ein
Aus (OFF) Ein
1 2 3 4
A
O F F
B
C
D
DIP-Schalter 3 DIP-Schalter 4
(Reihe A) (Reihe A)
Aus (OFF) Aus (OFF)
Aus (OFF) Aus (OFF)
Aus (OFF) Ein
Funktion
Muting deaktiviert (Aus‐
lieferungszustand)
Kreuz-Muting
Kreuz-Muting mit Muting-
Signal 1 auf dem System‐
anschluss In4 und
Muting-Signal 2 auf dem
Erweiterungsanschluss
In2
