Prüfung Der Abwasserleitung; Bedienung - MRU DPM 9600 Bedienungsanleitung

MRU GmbH DPM 9600

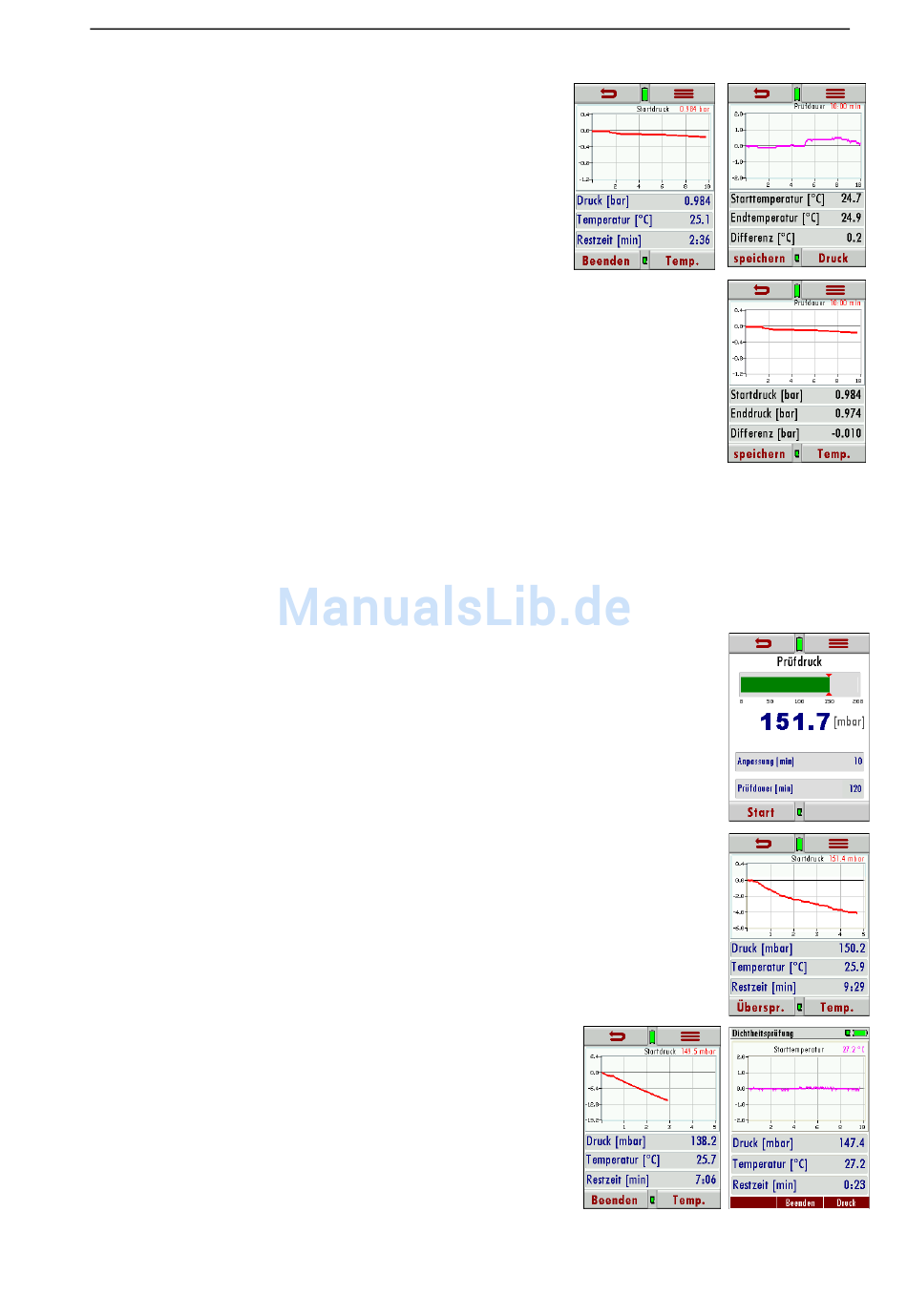

8.13.1.5 Prüfphase
Jetzt läuft die Prüfung. Auch hier kann mit dem Button
Temp. der Temperaturverlauf angesehen werden.
Der Temperaturverlauf hilft bei der Beurteilung des Prü-
fergebnisses. Eine sinkende Temperatur während der
Messung kann die Ursache für einen kleinen Druckabfall
sein. Eine automatische Kompensation der Druckanzeige
findet nicht statt!
8.13.1.6 Ergebnis anzeigen
Am Ende der Prüfung wird der Startdruck, Enddruck und die Druckdifferenz
angezeigt.
Mit dem Button speichern kann die Prüfung gespeichert werden.
Mit dem Button zurück gelangt man zurück zum Menü Messungen.
8.14 Prüfung der Abwasserleitung
Die Dichtheitsprüfung von der Abwasserleitung kann nach den Normen DWA-A 139 oder ATV-
M 143 durchgeführt werden.
Beim Verfahren „DWA-A139 mit Luft" und ATV-M143 sind insgesamt 4 verschiedene Prüfver-
fahren (LE; LF; LE_u; LF_u) mit Prüfdrücken zwischen 1 und 20 KPa ( 200 mbar/hPa) zuläs-
sig. Die Prüfzeiten ergeben sich unter Berücksichtigung des Prüfverfahrens (LE; LF; LE_u;
LF_u) und der Rohrdurchmesser der Abwasserleitung.

8.14.1 Bedienung

In diesem Fenster wird der zu prüfende Leitungsabschnitt mit dem Prüfdruck
beaufschlagt.
Dazu wird mit dem Pumpball bei geöffnetem Kugelhahn am Y-Verteiler (2)
Luft ins System gepumpt. Mit dem Button Start wird der Prüfvorgang gestar-
tet
8.14.1.1 Anpassungsphase
Die Anpassungsphase kann jederzeit mit dem Button Überspr. übersprun-
gen werden. Mit dem Button Temp. wird der Temperaturverlauf angezeigt.
Nach Ablauf der eingestellten Zeit für die Anpassungsphase wird die Belas-
tungsprüfung automatisch gestartet.
8.14.1.2 Prüfphase
Jetzt läuft die Prüfung. Auch hier kann mit dem Button
Temp. der Temperaturverlauf angesehen werden.
Der Temperaturverlauf hilft bei der Beurteilung des Prüfer-
gebnisses. Eine sinkende Temperatur während der Mes-
sung kann die Ursache für einen kleinen Druckabfall sein.
Eine automatische Kompensation der Druckanzeige findet
nicht statt!
