MRU GmbH
DPM 9600

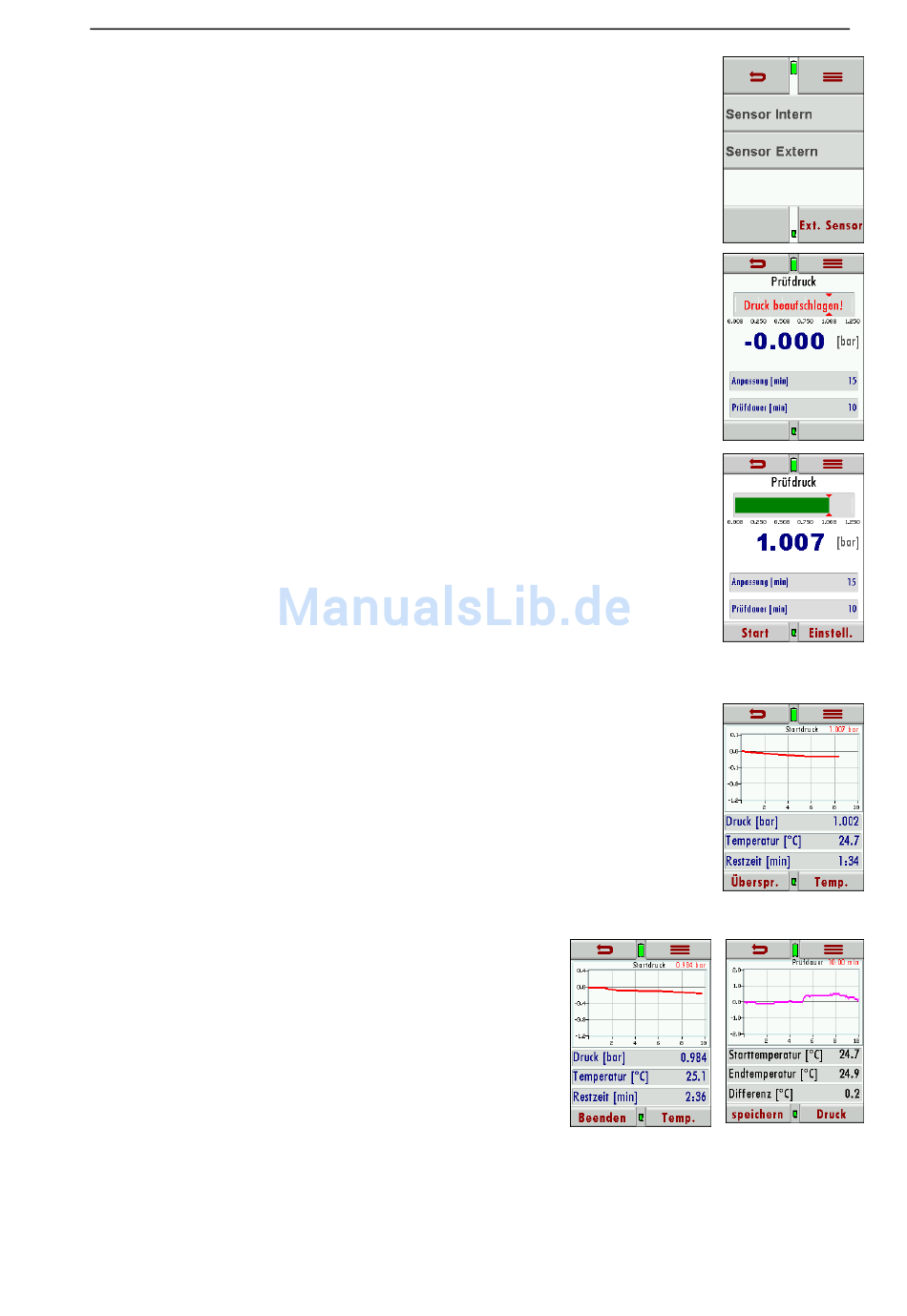

8.12 Belastungsprüfung (bis DN 50 und DN 50 – 100)

8.12.1 Bedienung

8.12.1.1 Sensor wählen
bis DN 50
nur mit externem Sensor (bis 3bar)
bei DN 50-100: Die Prüfung kann mit dem internen Drucksensor oder einen
externen Drucksensor durchgeführt werden.
Vor dem Start der Prüfung wählen Sie bitte den geeigneten Sensor.
Achten Sie bei der Prüfung, dass der Sensor nicht zu hoch belastet wird.
ACHTUNG:
Der interne Sensor des DPM9600 darf nur bis 1,5bar belastet werden!
8.12.1.2 Druck beaufschlagen
In diesem Fenster wird der zu prüfende Leitungsabschnitt mit dem Prüfdruck
beaufschlagt.
Bei einem Druck von 1 bar wird die Farbe des Balkens grün. Mit dem Button
Start wird der Prüfvorgang gestartet.
8.12.1.3 Anpassungsphase
Die Anpassungsphase kann jederzeit mit dem Button Überspr. übersprun-
gen werden. Mit dem Button Temp. wird der Temperaturverlauf angezeigt.
Nach Ablauf der eingestellten Zeit für die Anpassungsphase wird die Belas-
tungsprüfung automatisch gestartet.
8.12.1.4 Prüfphase
Jetzt läuft die Prüfung. Auch hier kann mit dem Button
Temp. der Temperaturverlauf angesehen werden.
Der Temperaturverlauf hilft bei der Beurteilung des Prü-
fergebnisses. Eine sinkende Temperatur während der
Messung kann die Ursache für einen kleinen Druckabfall
sein. Eine automatische Kompensation der Druckanzeige
findet nicht statt!
39
