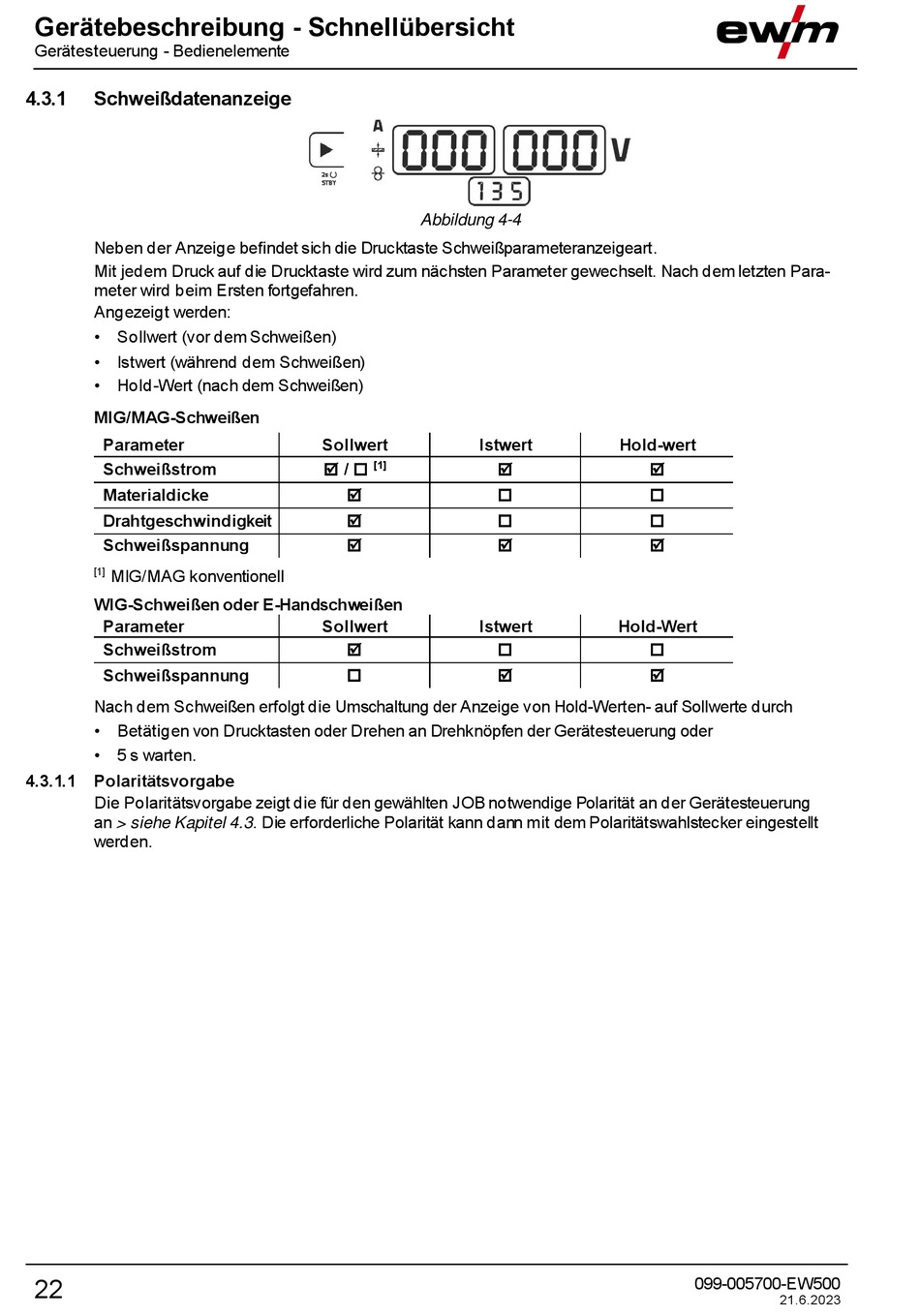

Schweißdatenanzeige; Polaritätsvorgabe - EWM Picomig 355 Synergic TKM Betriebsanleitung

Inhaltsverzeichnis

Werbung

Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3.1
Schweißdatenanzeige
Neben der Anzeige befindet sich die Drucktaste Schweißparameteranzeigeart.
Mit jedem Druck auf die Drucktaste wird zum nächsten Parameter gewechselt. Nach dem letzten Para-
meter wird beim Ersten fortgefahren.
Angezeigt werden:
• Sollwert (vor dem Schweißen)
• Istwert (während dem Schweißen)
• Hold-Wert (nach dem Schweißen)
MIG/MAG-Schweißen
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
MIG/MAG konventionell
[1]
WIG-Schweißen oder E-Handschweißen
Parameter
Schweißstrom
Schweißspannung
Nach dem Schweißen erfolgt die Umschaltung der Anzeige von Hold-Werten- auf Sollwerte durch
• Betätigen von Drucktasten oder Drehen an Drehknöpfen der Gerätesteuerung oder
• 5 s warten.
4.3.1.1
Polaritätsvorgabe
Die Polaritätsvorgabe zeigt die für den gewählten JOB notwendige Polarität an der Gerätesteuerung
an > siehe Kapitel 4.3. Die erforderliche Polarität kann dann mit dem Polaritätswahlstecker eingestellt
werden.
22
Abbildung 4-4
Sollwert
Istwert
 / 
[1]
Sollwert
Istwert
Hold-wert
Hold-Wert
099-005700-EW500
21.6.2023
