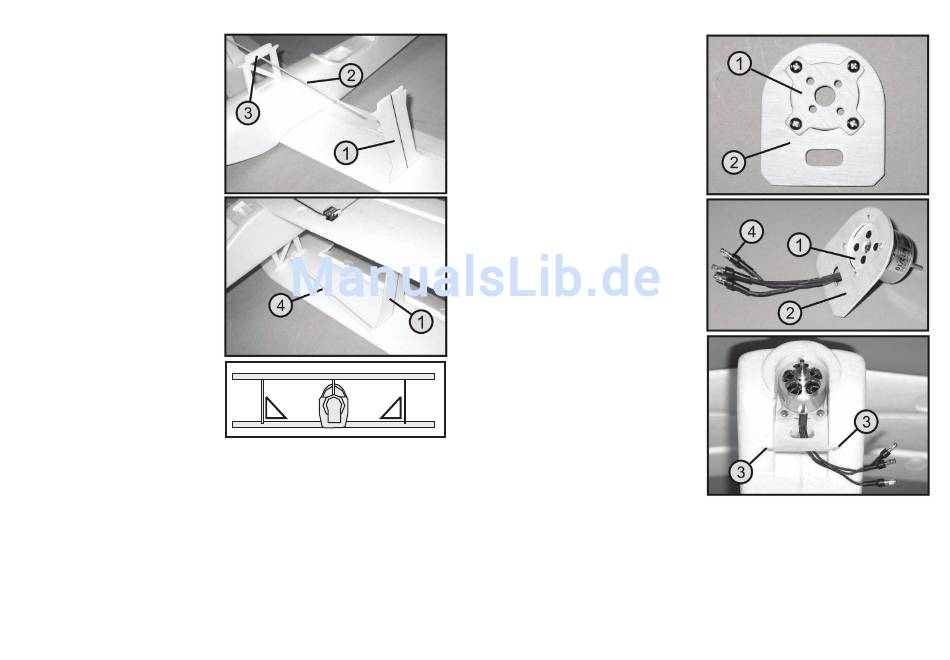

i) Montage der oberen Tragfläche
• Setzen Sie zunächst die Tragflächenstreben (1) entsprechend der Ab-
bildung „trocken" in die untere Tragfläche ein.
• Schieben Sie danach die zweite der beiden 540 mm langen Glasfa-
ser-Verstärkungsstangen (2) in die Bohrung im Baldachin (3) und set-
zen dann die obere Tragfläche auf.
Die Tragflächen sowie die Streben und der Baldachin müssen
jeweils im 90°-Winkel zueinander stehen (siehe Skizze).
• Wenn alle Teile nahtlos zusammenpassen und die Ausrichtung der
oberen Tragfläche überprüft worden ist, wird die obere Tragfläche wie-
der abgenommen und die beiden Tragflächenstreben fest mit der un-
teren Tragfläche verklebt.
• Danach wird die obere Tragfläche zusammen mit den Tragflächen-
streben, dem Baldachin und der 540 mm langen Verstärkungsstange
fest verklebt.
• Die Klebenut der Verstärkungsstange wird, wie zuvor bei der unteren
Tragfläche, ebenfalls mit einem Streifen Klebefilm (4) abgedeckt.
12
90°
90°
Bild 11
q) Inbouw van de elektromotor
• Schroef de motordrager in het midden tegen het motorspant.
Let op!
Let daarbij op de juiste positie van de boringen voor de
motorbevestigingsschroeven (grote en kleine afstand tot het
midden).
• Nu kunt u de motor van achter met ebhulp van vier schroeven met
verzonken kop tegen de motordrager bevestigen. De aansluitkabels
van de motor moeten daarbij naar onder wijzen en worden door de
opening in de motorspant naar achter gevoerd.
• De volledige eenheid wordt ten slotte van onder in de voorbereide
rompgroef geschoven en met behulp van epoxyyhars vastgelijmd.
Afb. 19
97
