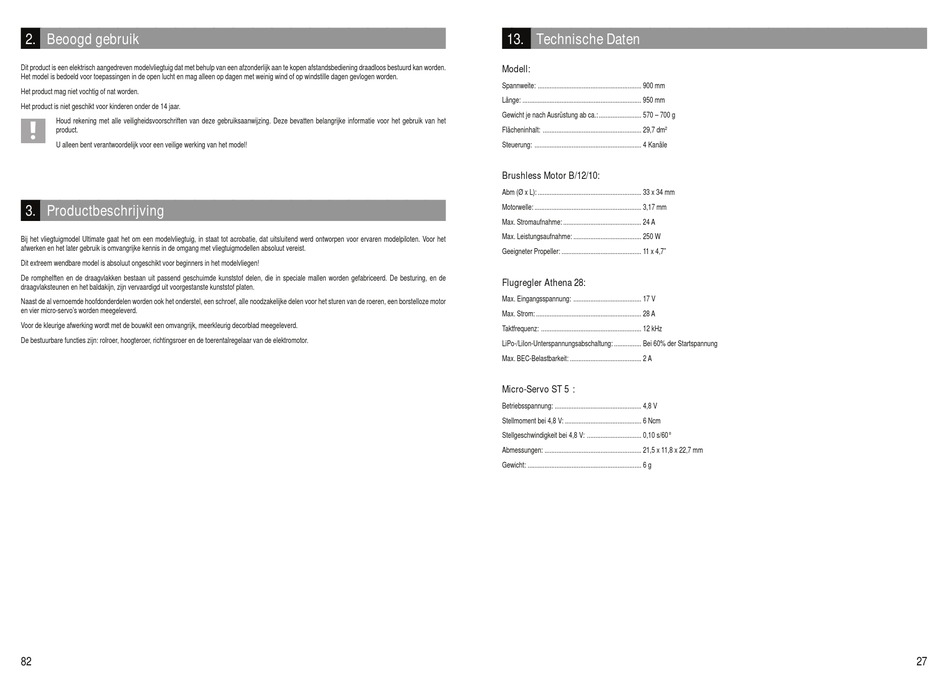

2. Beoogd gebruik
Dit product is een elektrisch aangedreven modelvliegtuig dat met behulp van een afzonderlijk aan te kopen afstandsbediening draadloos bestuurd kan worden.
Het model is bedoeld voor toepassingen in de open lucht en mag alleen op dagen met weinig wind of op windstille dagen gevlogen worden.
Het product mag niet vochtig of nat worden.
Het product is niet geschikt voor kinderen onder de 14 jaar.
Houd rekening met alle veiligheidsvoorschriften van deze gebruiksaanwijzing. Deze bevatten belangrijke informatie voor het gebruik van het
product.
U alleen bent verantwoordelijk voor een veilige werking van het model!
3. Productbeschrijving
Bij het vliegtuigmodel Ultimate gaat het om een modelvliegtuig, in staat tot acrobatie, dat uitsluitend werd ontworpen voor ervaren modelpiloten. Voor het
afwerken en het later gebruik is omvangrijke kennis in de omgang met vliegtuigmodellen absoluut vereist.
Dit extreem wendbare model is absoluut ongeschikt voor beginners in het modelvliegen!
De romphelften en de draagvlakken bestaan uit passend geschuimde kunststof delen, die in speciale mallen worden gefabriceerd. De besturing, en de
draagvlaksteunen en het baldakijn, zijn vervaardigd uit voorgestanste kunststof platen.
Naast de al vernoemde hoofdonderdelen worden ook het onderstel, een schroef, alle noodzakelijke delen voor het sturen van de roeren, een borstelloze motor
en vier micro-servo's worden meegeleverd.
Voor de kleurige afwerking wordt met de bouwkit een omvangrijk, meerkleurig decorblad meegeleverd.
De bestuurbare functies zijn: rolroer, hoogteroer, richtingsroer en de toerentalregelaar van de elektromotor.
82
13. Technische Daten
Modell:
Spannweite: ............................................................. 900 mm
Länge: ...................................................................... 950 mm
Gewicht je nach Ausrüstung ab ca.: ......................... 570 – 700 g
Flächeninhalt: .......................................................... 29,7 dm²
Steuerung: ............................................................... 4 Kanäle
Brushless Motor B/12/10:
Abm (Ø x L): ............................................................. 33 x 34 mm
Motorwelle: ............................................................... 3,17 mm
Max. Stromaufnahme: .............................................. 24 A
Max. Leistungsaufnahme: ........................................ 250 W
Geeigneter Propeller: ............................................... 11 x 4,7"
Flugregler Athena 28:
Max. Eingangsspannung: ........................................ 17 V
Max. Strom: .............................................................. 28 A
Taktfrequenz: ........................................................... 12 kHz
LiPo-/LiIon-Unterspannungsabschaltung: ................ Bei 60% der Startspannung
Max. BEC-Belastbarkeit: .......................................... 2 A
Micro-Servo ST 5 :
Betriebsspannung: ................................................... 4,8 V
Stellmoment bei 4,8 V: ............................................. 6 Ncm
Stellgeschwindigkeit bei 4,8 V: ................................ 0,10 s/60°
Abmessungen: ......................................................... 21,5 x 11,8 x 22,7 mm
Gewicht: ................................................................... 6 g
27
