4. Druckprobe, Befüllen und Spülen der Anlage
Die folgenden Arbeiten dürfen nur durch geschultes Fachpersonal ausgeführt werden.
Beim Abdrücken, Füllen und Spülen der Anlage ist darauf zu achten, dass alle Absperrarmaturen geöffnet sind. Die Kollektoren müssen abge-
kühlt sein und abgedeckt werden, um Verletzungen bzw. Beschädigungen vorzubeugen! An strahlungsintensiven Tagen sollte das Befüllen in
den Morgen- oder Abendstunden erfolgen. Keine Schaltvorgänge zur Druckentlastung mit den Absperrarmaturen vornehmen.

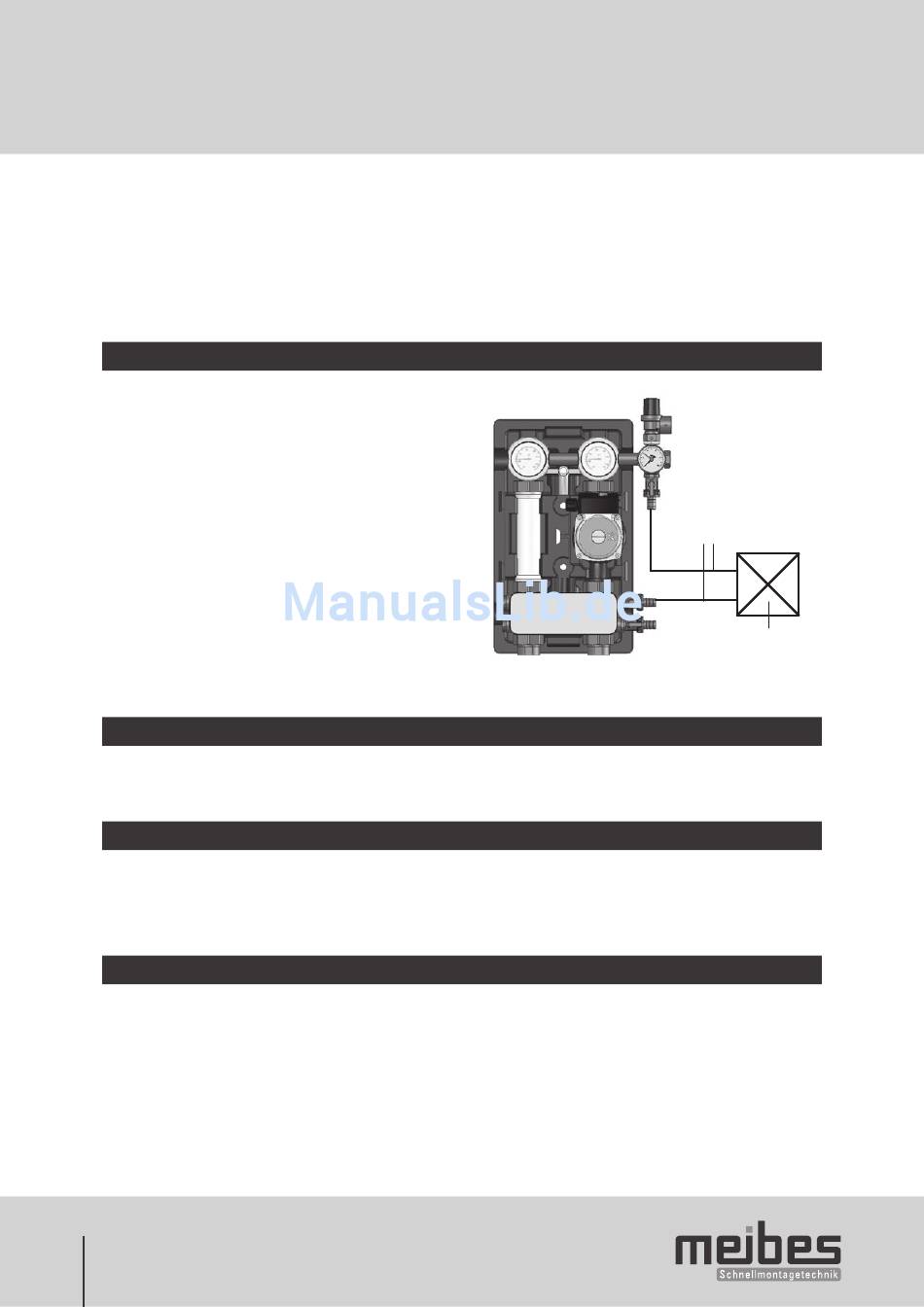

4.1 Spülen und Befüllen
Ein sorgfältiges bzw. bedarfsgerechtes Spülen der Anlage ist durch-
zuführen. Es müssen vor Inbetriebnahme alle Schmutz und Luftpartikel
aus der Anlage entfernt werden. Wird Wasserzum Spülen verwendet,
ist die Anlage bei möglicher Frostgefahr am Aufstellungsort komplett
zu Entleeren und sofort mit geeigneter und zugelassener Solar-
flüssigkeit mit Frostschutzmittel zu ersetzen.
Achtung (vgl. Abs. 3.2):
�
Vorlauf (vom Kollektor) : geöffnet mit inaktiver RV
�
Rücklauf (zum Kollektor): geöffnet mit aktiver RV
Es ist zu beachten, dass die Absperrungen bzw. Kugelhahngriff beim
Befüllen geöffnet sind. Der Rücklauf (zum Kollektor) muss mit aktiven
Rückflussverhinderer (RV) und der Vorlauf (vom Kollektor) mit inaktiven
Rückflussverhinderer (RV) geöffnet sein. Den Kugelhahngriff im Vorlauf
auf 45° (vgl. Abs. 3.2.) stellen. Durch diese Stellung wird der Rück-
flussverhinderer geöffnet. Die Kollektoren müssen abgedeckt werden,
um Verletzungen bzw. Beschädigungen vorzubeugen!
Nach Beendigung die Absperrungen öffnen (vgl. Abs. 3.2.)!

4.2 Druckprobe

Anschlüsse, Bauteile und Verbindungen auf Dichtheit kontrollieren. Bei Undichtheiten Anlage entleeren, nachbessern und Druckprobe wieder-
holen.
4.3 Entlüften
Unsachgemäßes Entlüften führt zu Druckabfall und kann zu Störungen in der Solaranlage führen. Die Temperaturen der ausweichenden Luft
und des Wärmeträgermediums können größer 60 °C sein, damit besteht erhöhte Verbrühungsgefahr. Der Entlüfter befindet sich am höchsten
Punkt der Anlage.
Nach dem sorgfältigen und fachgerechten Entlüften ist der Anlagendruck jeweils wieder auf den Betriebsdruck zu erhöhen!

4.4 Entleeren

Beim Entleeren der Anlage muss beachtet werden, dass die Griffe der Kugelhähne auf 45° (vgl. Abs. 3.2) gestellt werden, bevor die Anlage am
tiefsten Punkt entleert wird. In dieser Stellung sind die Rückflussverhinderer geöffnet. Auf vollständige Entleerung des Rohrleitungssystems
achten.
Die Wärmeträgerflüssigkeit sollte mit einem geeignetem Behälter aufgefangen werden und gemäß den Herstellerangaben der Wärmeträger-
flüssigkeit umweltgerecht entsorgt werden.
Hinweis: Anlage steht i.d.R. unter Druck! Verbrühungsgefahr!
9
Schläuche
Füllstation
