1. Consignes de sécurité

1.4 Travaux sur l'installation

L'installation doit être mise hors tension, celle-ci devant être contrôlée (par exemple sur les fusibles séparés ou sur le commutateur principal).
L'installation doit être protégée contre toute nouvelle mise en circuit.
ATTENTION: Danger d'échaudement: Température de l'agent > 60 °C
1.5 Responsabilité
Nous nous réservons les droits d'auteurs pour le présent document. Le mode d'emploi du montage et de l'utilisation doit être remis au client.
Le personnel qualifié (par exemple l'installateur) doit instruire le client de manière compréhensive de l'utilisation correcte et des effets de
l'appareil.
2. Caractéristiques techniques
Pour l´utilisation d´une installation solaire thermique jusqu´à env. 12 m
dominants/existants de l´installation)

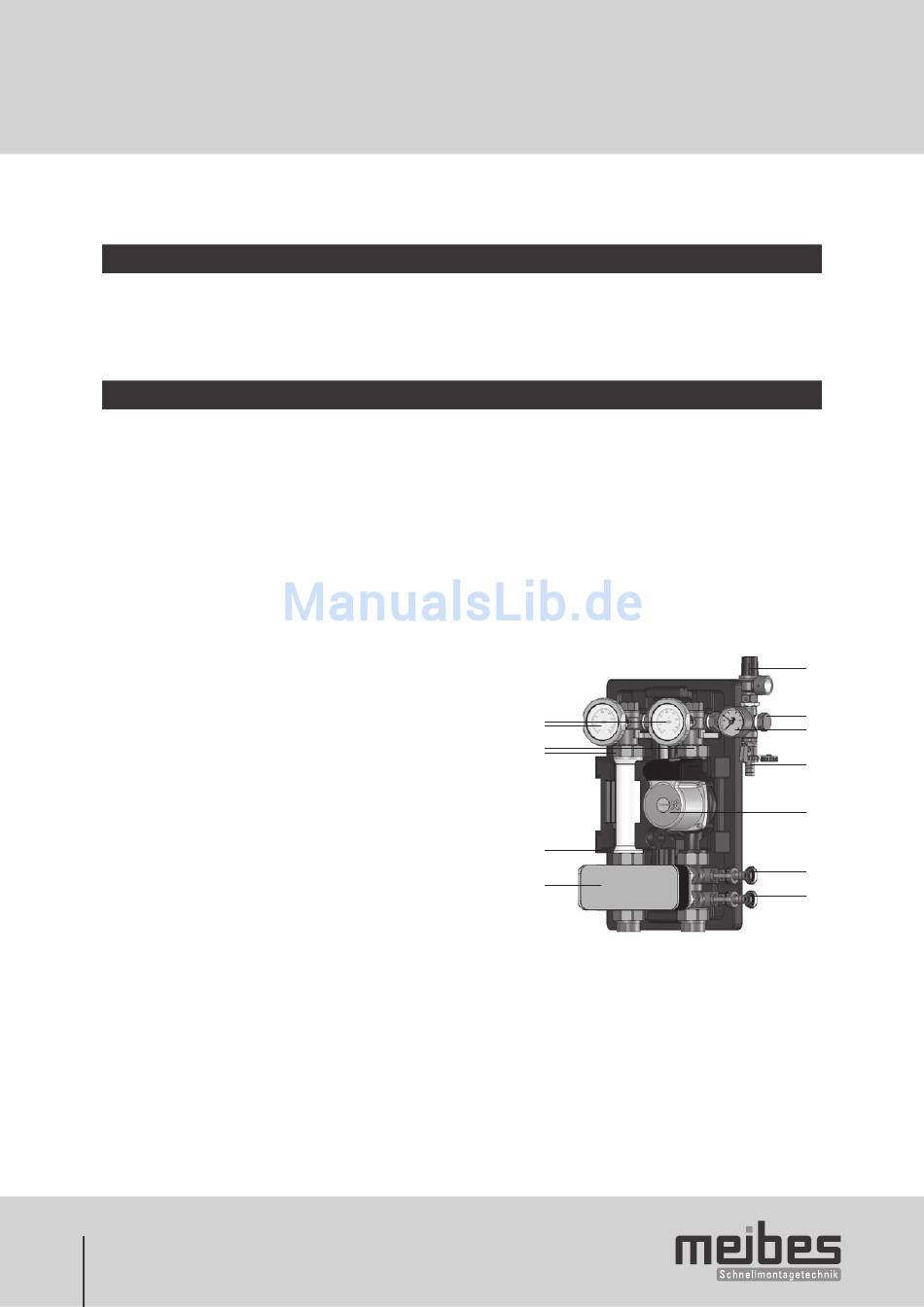

La station solaire de transfert est livrée prémonté en version bitube. Le vase d´expansion et accessoires ne sont pas compris
dans la livraison et doivent être montés selon les exigences techniques de l´installation.
1 valve de sécurité intégrée dans le module de sécurité
2 raccord filet ¾"ext pour le vase d´expansion
3 manomètre
4 vanne KFE avec capuchon et douille-écrou
5 pompe solaire
6 vanne KFE avec capuchon et douille-écrou pour raccord
flexible (Primaire)
7 vanne KFE avec capuchon et douille-écrou pour raccord
flexible (Secondaire)
8 thermomètre
9 Vanne sphérique à filet ¾" int x 1 ½ " int écrou-raccord avec
clapet anti-retour intégré (réglage manuel possible)
10 Isolation monobloc
11 Échangeurs de chaleur compact (16, 20 ou 26 plaques au choix)
25
de surface de capteur solaire. (en fonction du type et des paramètres
2
8
9
10
11
1
2
3
4
5
6
7
