2. Données techniques

3. Montage

3.1 montage mural

Le montage doit s´effectuer sur un mur solide et sec.
La distance aux collecteurs est à choisir de telle manière
qu´une surchauffe de la station solaire et du vase d´expansion
soit exclue (le cas échéant, placer un ballon intermédiaire).
Le danger de proximité d´édifices, de conduites électriques, de
gaz, d´eau et de chauffage est à éviter. Le libre accès à la
station, aux vannes de sécurités et aux conduits de
raccordement doit être assuré.
1. choisir l´emplacement du montage
2. régler et tracer les trous de perçage en utilisant la partie
inférieur du boîtier d´isolation.
3. percer et placer les chevilles
4. fixer la station avec la partie inférieure du boîtier d´isolation.
5. raccorder la tuyauterie avant le branchement électrique.
27

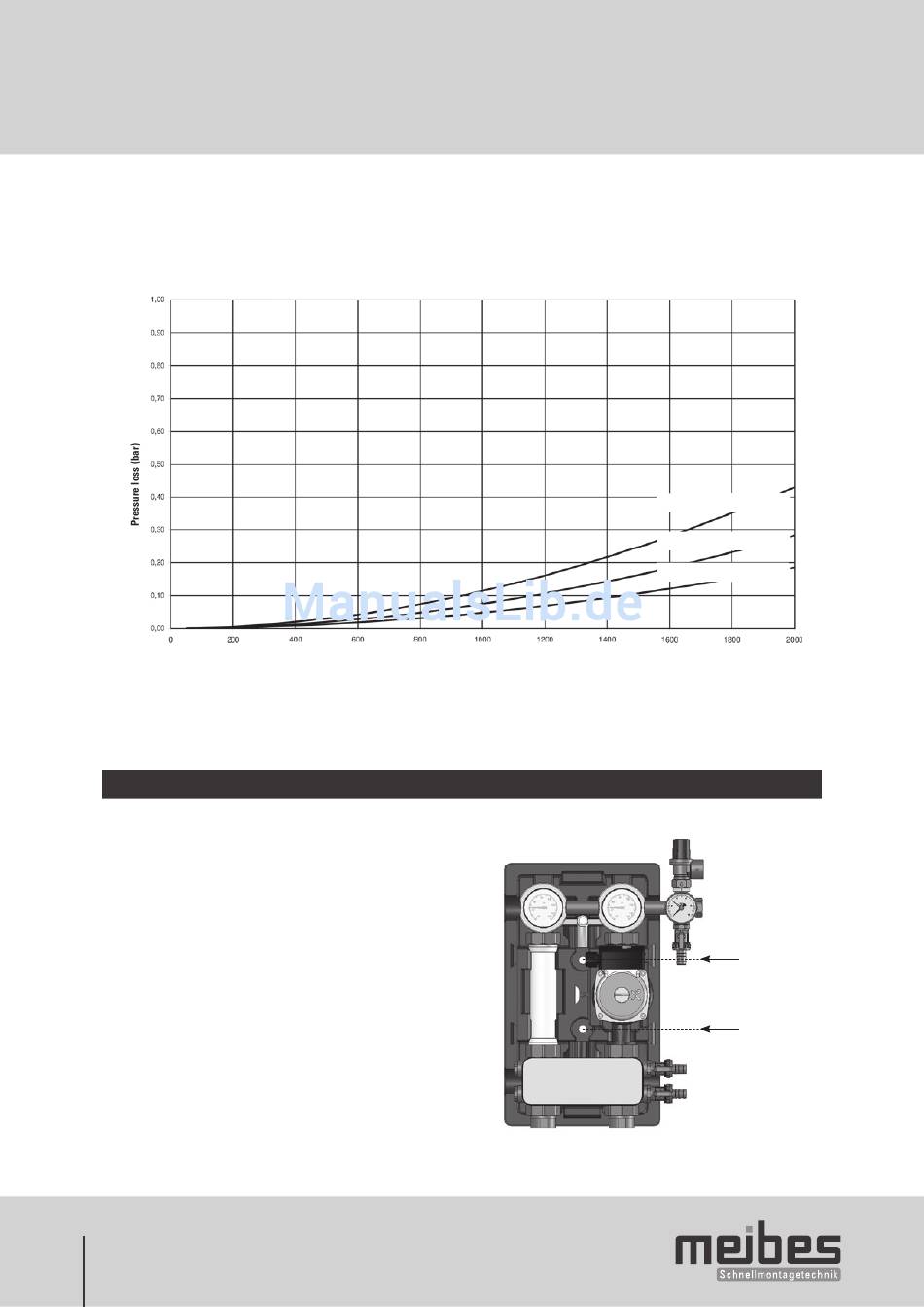

Diagramme débit volumétrique – perte de pression système
de séparation partie secondaire (échangeur)
Débit volumique (l/h)
échangeur à 16 plaques
échangeur à 20 plaques
échangeur à 26 plaques
Point de montage
