3. Montage
The ball valves must be operated only by trained specialist personnel!
In position 3 (closed) the marking or arrow on the spindle must point in the direction of the safety assembly in order to ensure the safety
function of the safety valve.
Operating condition with active non-return valves (see illustration):
�
Ball valve: Solar return (cold, pump line) arrow pointing upwards (position 1)
�
Ball valve: Solar feed (hot) downwards

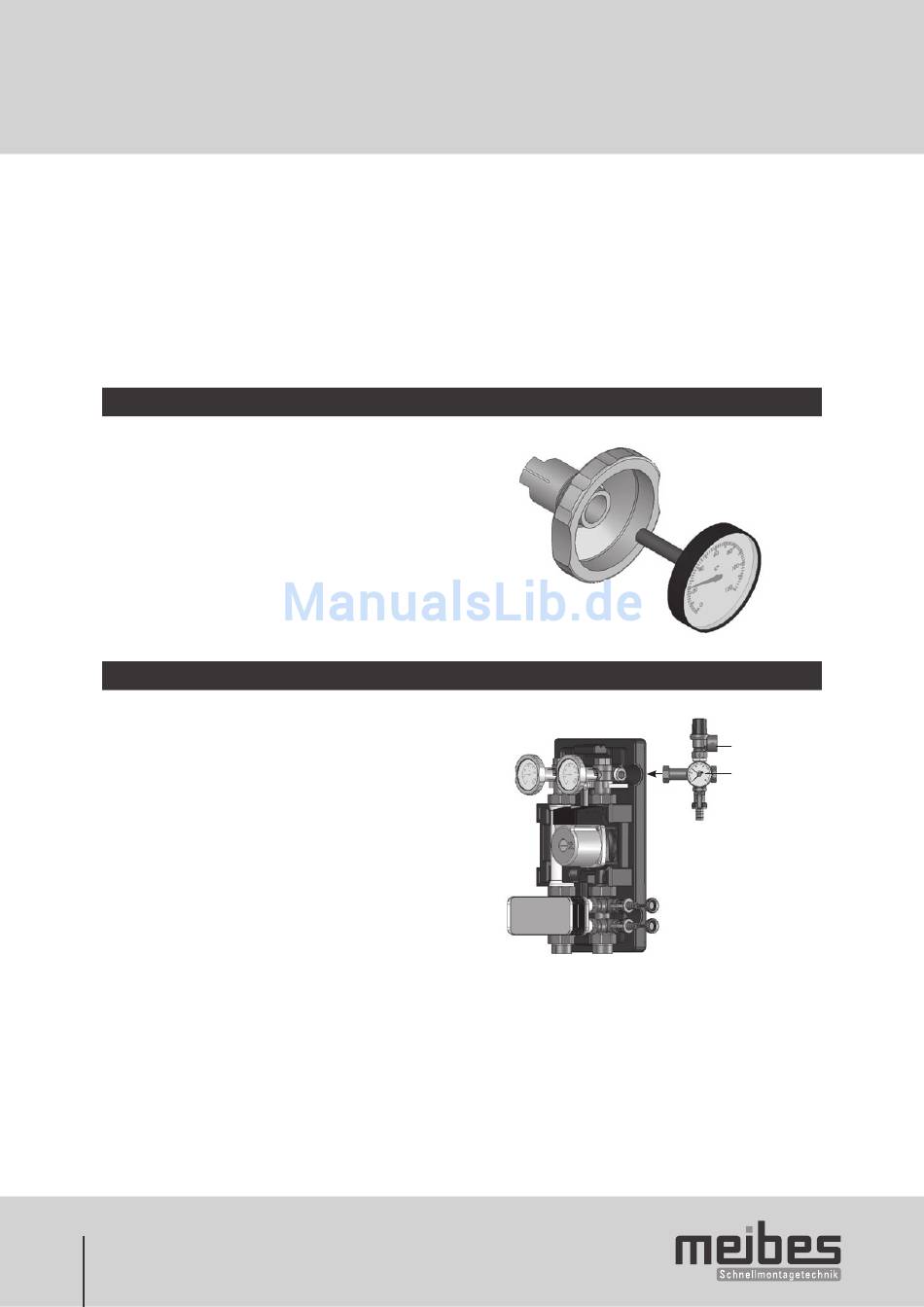

3.3 Échange du thermomètrethermometer
Le thermomètre est ficher et se laisse facilement remplacer.
Veillez à remplacer le thermométre retiré par un thermomètre
équivalent. Respecter le marquage par couleurs.
(Anneau rouge = départ ; Anneau bleu = retour)
3.4 Module de sécurité
La station est munie d´une soupape de sécurité. La pression peut
être contrôlée sur le manomètre.
Soupape de sécurité:
Pression de service primaire:
Le module de sécurité est à monter sur l´emplacement
prévu de la station solaire (voir figure).
29
¾" x 1"
6 bar
Valve de sécurité
Manomètre
