1. Sicherheitshinweise

1.4 Arbeiten an der Anlage

Die Anlage ist spannungsfrei zu schalten und auf Spannungsfreiheit zu kontrollieren (z.B. an der separaten Sicherung oder einem Hauptschal-
ter). Anlage gegen Wiedereinschalten sichern. Die Kollektoren sind abzudecken, um das System abzukühlen.
ACHTUNG: Verbrühungsgefahr: Medientemperatur > 60 °C

1.5 Haftung

Für diese Unterlage behalten wir uns alle Urheberrechte vor. Missbräuchliche Verwendung, insbesondere Vervielfältigung und Weitergabe an
Dritte ist nicht gestattet. Diese Montage- und Bedienungsanleitung ist dem Kunden zu übergeben. Das ausführende bzw. zugelassene Gewer-
ke (z.B. Installateur) hat dem Kunden die Wirkungsweise und Bedienung des Gerätes verständlich zu erklären.

2. Technische Daten

Für den Einsatz in thermischen Solaranlagen bis ca. 12 m
genparametern)
Die Solarübergabestation wird als 2-Strangausführung vormontiert geliefert. Ausdehnungsgefäße und Zubehör sind nicht im Lieferumfang
enthalten und müssen nach den anlagentechnischen Erfordernissen montiert werden.

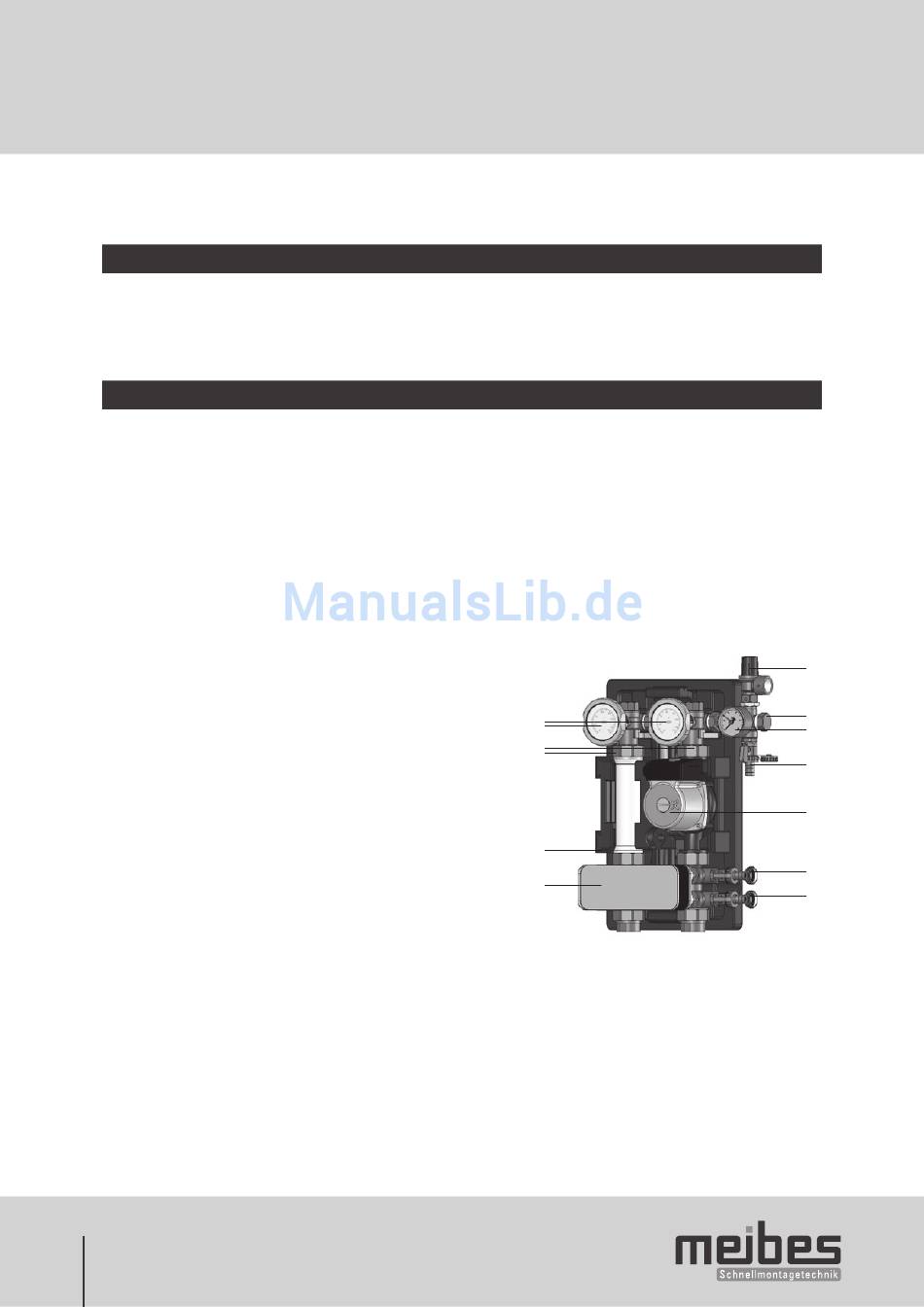

1 Sicherheitsventil in der Sicherheitsbaugruppe integriert
2 Anschluss ¾"AG für ein Ausdehnungsgefäß
3 Manometer
4 KFE- Hahn mit Kappe und Schlauchtülle
5 Solarumwälzpumpe
6 KFE- Hahn mit Kappe und Schlauchtülle (Primär)
7 KFE- Hahn mit Kappe und Schlauchtülle (Sekundär)
8 Thermometer
9 Absperrkugelhähne ¾"IG x 1 ½ "IG-Überwurfmutter mit
integriertem Rückflussverhinderer (handaufstellbar)
10 Blockisolierung
11 Kompaktwärmetauscher (wahlweise mit 16, 20 u. 26 Platten)
3
Kollektorfläche. (In Abhängigkeit von Typ und vorherrschenden/ bestehenden Anla-
2
8
9
10
11
1
2
3
4
5
6
7
