2. Technische Daten

3. Montage

3.1 Wandmontage

Die Montage hat an einer tragfähigen und trocknen Wand zu
erfolgen. Der Abstand zu den Kollektoren ist so zu wählen, dass
eine Überhitzung der Station und des Ausdehnungsgefäßes
ausgeschlossen wird (gegebenenfalls Vorschaltgefäß einsetzen).
Gefährdungen durch angrenzende Bauwerkskomponenten, Elektro-,
Gas-, Wasser- oder Heizungsrohren sind zu vermeiden. Der freie
Zugang zur Station, Sicherheitsarmaturen und den Anschluss-
leitungen ist sicherzustellen.
1. Montageort wählen
2. Bohrlöcher mittels Isolierungsunterschale ausrichten und
markieren
3. Bohrlöcher erstellen und Dübel einschlagen
4. Station mit Isolationsunterschale anschrauben
5. Rohrnetzanbindung spannungsfrei herstellen
5

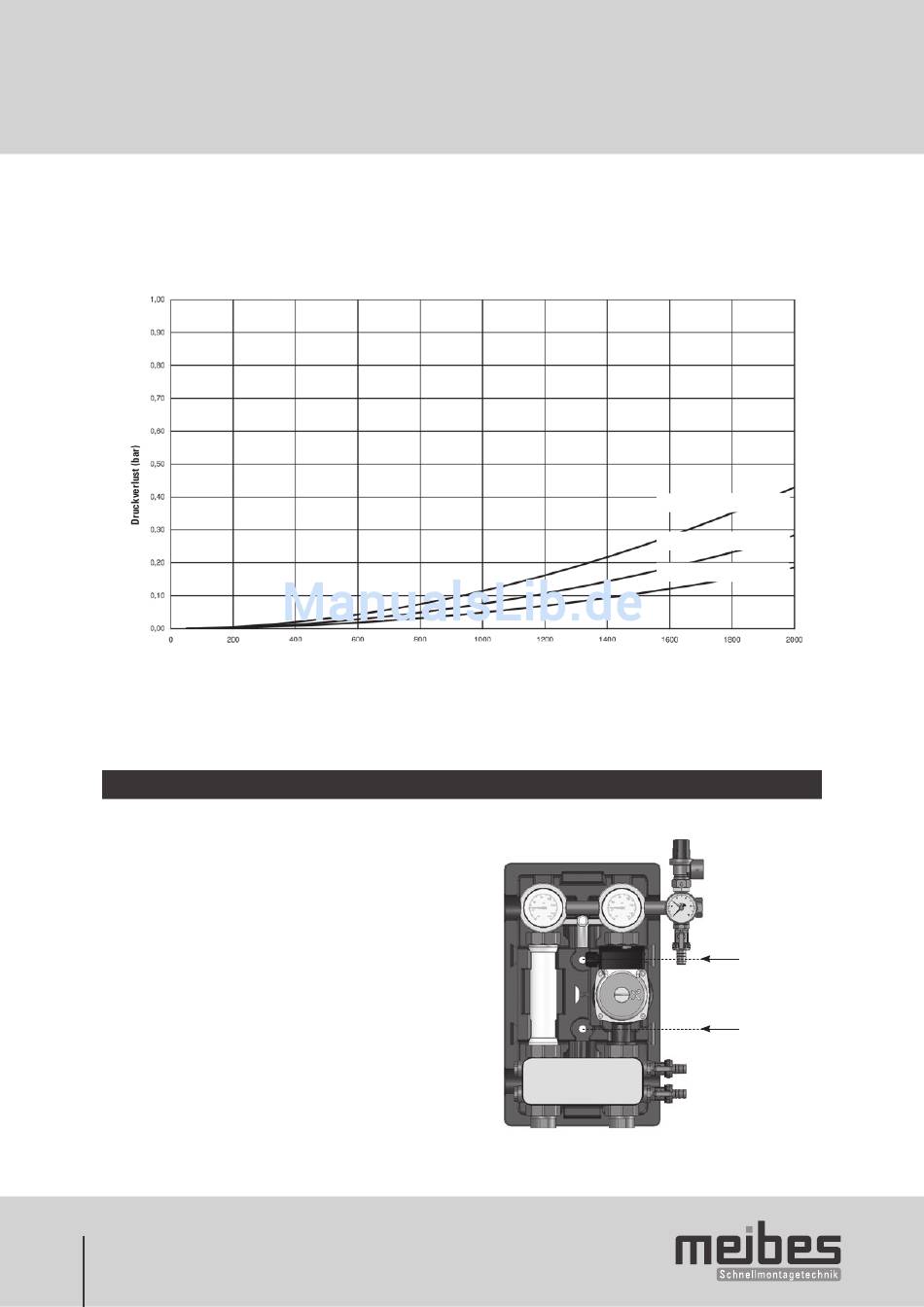

Volumen-Druckverlust Diagramm
Solartrennsystem Sekundärseite (Wärmeübertrager)
Volumenstrom (l/h)
WÜ Plattenanzahl 16
WÜ Plattenanzahl 20
WÜ Plattenanzahl 26
Montagepunkte
