4.

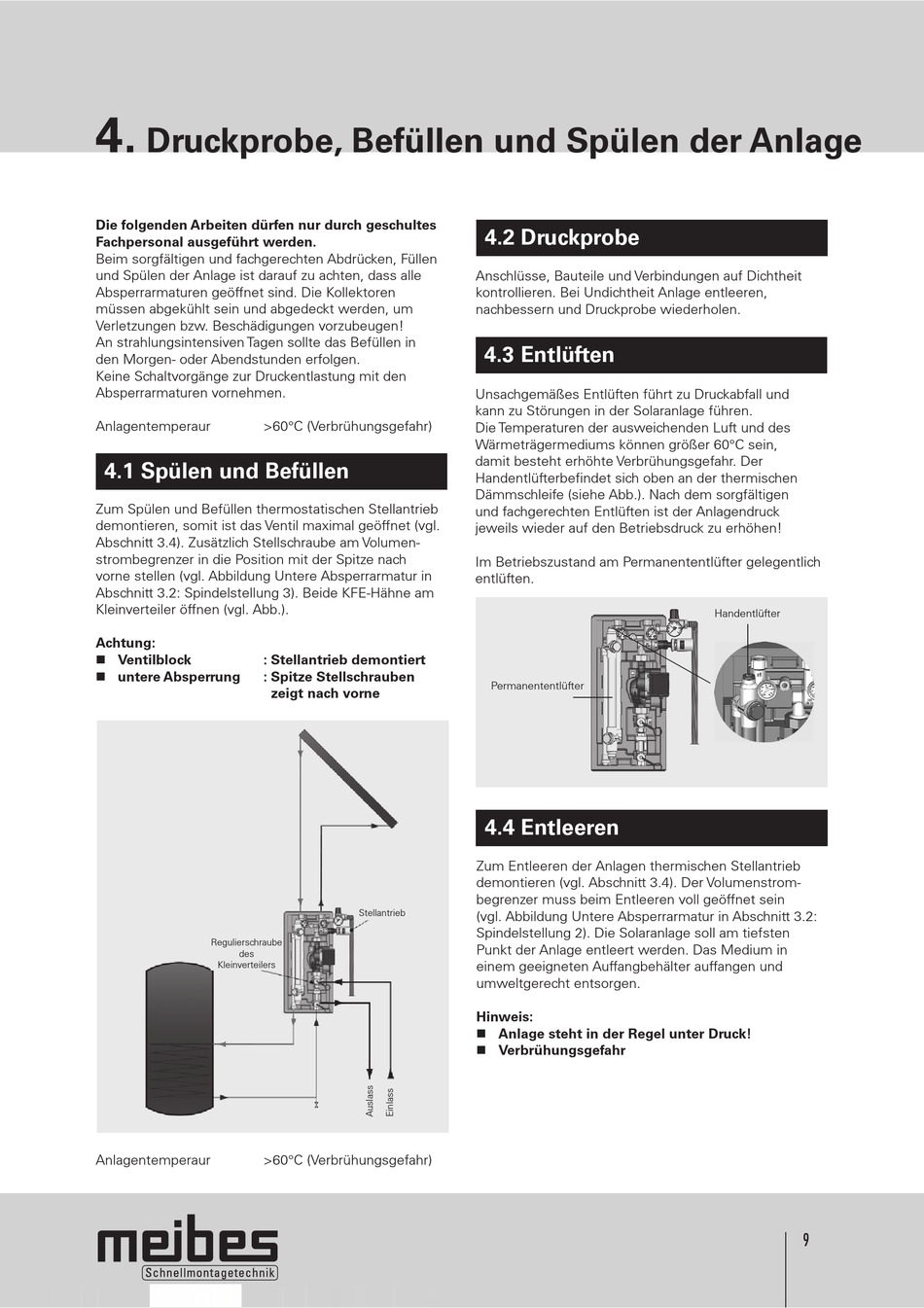

Druckprobe, Befüllen und Spülen der Anlage
Die folgenden Arbeiten dürfen nur durch geschultes
Fachpersonal ausgeführt werden.
Beim sorgfältigen und fachgerechten Abdrücken, Füllen
und Spülen der Anlage ist darauf zu achten, dass alle
Absperrarmaturen geöffnet sind. Die Kollektoren
müssen abgekühlt sein und abgedeckt werden, um
Verletzungen bzw. Beschädigungen vorzubeugen!
An strahlungsintensiven Tagen sollte das Befüllen in
den Morgen- oder Abendstunden erfolgen.
Keine Schaltvorgänge zur Druckentlastung mit den
Absperrarmaturen vornehmen.
Anlagentemperaur >60°C (Verbrühungsgefahr)
4.1 Spülen und Befüllen
Zum Spülen und Befüllen thermostatischen Stellantrieb
demontieren, somit ist das Ventil maximal geöffnet (vgl.
Abschnitt 3.4). Zusätzlich Stellschraube am Volumen-
strombegrenzer in die Position mit der Spitze nach
vorne stellen (vgl. Abbildung Untere Absperrarmatur in
Abschnitt 3.2: Spindelstellung 3). Beide KFE-Hähne am
Kleinverteiler öffnen (vgl. Abb.).
Achtung:
n Ventilblock : Stellantrieb demontiert
n untere Absperrung : Spitze Stellschrauben
Regulierschraube
des
Kleinverteilers
Anlagentemperaur >60°C (Verbrühungsgefahr)
zeigt nach vorne
Stellantrieb

4.2 Druckprobe

Anschlüsse, Bauteile und Verbindungen auf Dichtheit
kontrollieren. Bei Undichtheit Anlage entleeren,
nachbessern und Druckprobe wiederholen.
4.3 Entlüften
Unsachgemäßes Entlüften führt zu Druckabfall und
kann zu Störungen in der Solaranlage führen.
Die Temperaturen der ausweichenden Luft und des
Wärmeträgermediums können größer 60°C sein,
damit besteht erhöhte Verbrühungsgefahr. Der
Handentlüfterbefindet sich oben an der thermischen
Dämmschleife (siehe Abb.). Nach dem sorgfältigen
und fachgerechten Entlüften ist der Anlagendruck
jeweils wieder auf den Betriebsdruck zu erhöhen!
Im Betriebszustand am Permanententlüfter gelegentlich
entlüften.
Permanententlüfter

4.4 Entleeren

Zum Entleeren der Anlagen thermischen Stellantrieb
demontieren (vgl. Abschnitt 3.4). Der Volumenstrom-
begrenzer muss beim Entleeren voll geöffnet sein
(vgl. Abbildung Untere Absperrarmatur in Abschnitt 3.2:
Spindelstellung 2). Die Solaranlage soll am tiefsten
Punkt der Anlage entleert werden. Das Medium in
einem geeigneten Auffangbehälter auffangen und
umweltgerecht entsorgen.
Hinweis:
n Anlage steht in der Regel unter Druck!
n Verbrühungsgefahr
Handentlüfter
9
