Kurzschluss auf paarverdrilltem Kabel

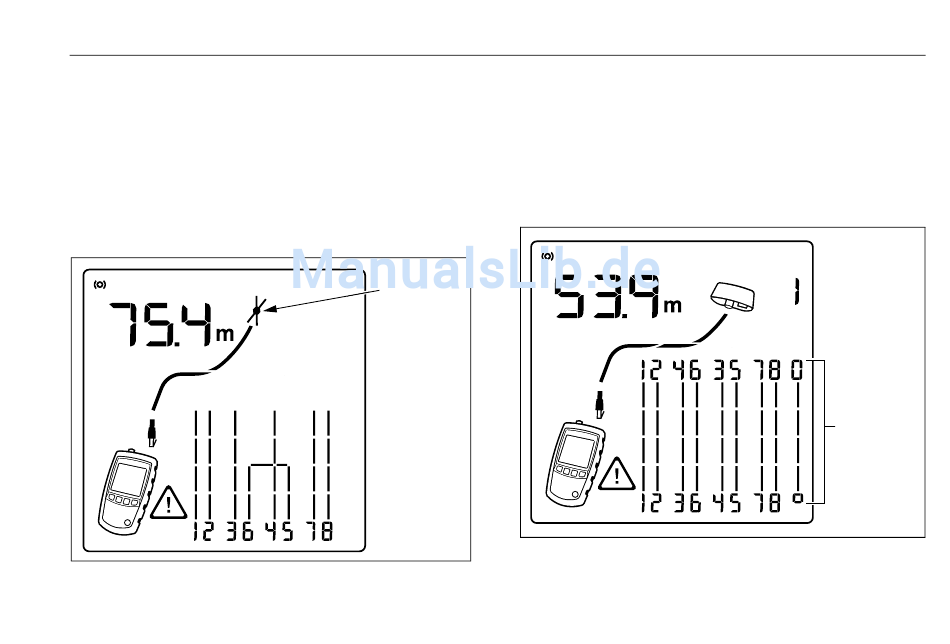

Abbildung 7 zeigt einen Kurzschluss zwischen den Drähten
5 und 6. Die kurzgeschlossenen Drähte blinken, um den
Fehler anzuzeigen. Die Kabellänge beträgt 75,4 m.
Hinweis
Wenn ein Kurzschluss besteht, werden der Adapter
am fernen Ende und Belegung der nicht
kurzgeschlossenen Drähte nicht abgebildet.
Abbildung 7. Kurzschluss auf paarverdrilltem Kabel
Gekreuzte Drähte
Abbildung 8 zeigt an, dass die Drähte 3 und 4 gekreuzt
sind. Die Stiftnummern blinken, um den Fehler anzuzeigen.
Die Kabellänge beträgt 53,9 m. Das Kabel ist abgeschirmt.
Erkennung gekreuzter Drähte erfordert einen Adapter am
fernen Ende.
Kurzschluss
-Symbol
ekg06.eps
Testen von Twisted Pair-Kabel
Abbildung 8. Gekreuzte Drähte
Abschirmun
gsanzeige
egk08.eps
