MicroScanner Cable Verifier
Bedienungshandbuch

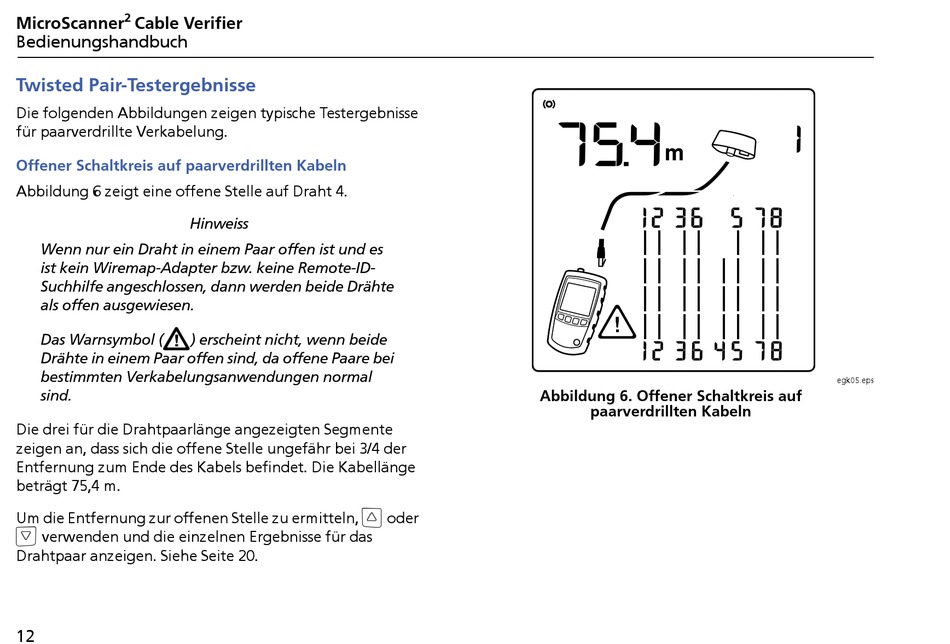

Twisted Pair-Testergebnisse

Die folgenden Abbildungen zeigen typische Testergebnisse
für paarverdrillte Verkabelung.

Offener Schaltkreis auf paarverdrillten Kabeln

Abbildung 6 zeigt eine offene Stelle auf Draht 4.
Hinweiss
Wenn nur ein Draht in einem Paar offen ist und es
ist kein Wiremap-Adapter bzw. keine Remote-ID-
Suchhilfe angeschlossen, dann werden beide Drähte
als offen ausgewiesen.

) erscheint nicht, wenn beide
Das Warnsymbol (
Drähte in einem Paar offen sind, da offene Paare bei
bestimmten Verkabelungsanwendungen normal
sind.
Die drei für die Drahtpaarlänge angezeigten Segmente
zeigen an, dass sich die offene Stelle ungefähr bei 3/4 der
Entfernung zum Ende des Kabels befindet. Die Kabellänge
beträgt 75,4 m.
Um die Entfernung zur offenen Stelle zu ermitteln,

verwenden und die einzelnen Ergebnisse für das
Drahtpaar anzeigen. Siehe Seite 20.
12
Abbildung 6. Offener Schaltkreis auf

oder
paarverdrillten Kabeln
egk05.eps
