Verteilzentrum
Gemeinsamer Anschluss
an Brückenabzweigung
RJ11-
Rangierkabel
Wiremap-
Adapter
Hinweis: Für eine korrekte Längenmessung den
Tester und den Wiremap-Adapter wie abgebildet
anschließen. Für Einzelheiten siehe „Anschluss an
Sterntopologien".

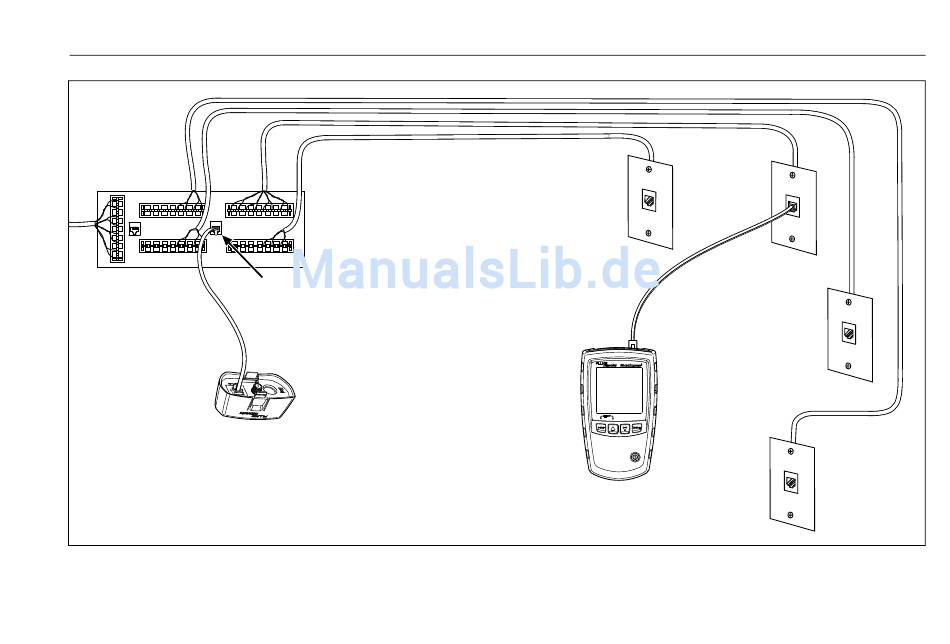

Abbildung 16. Anschließen an ein Telefonnetz in einer Sterntopologie
Testen von Twisted Pair-Kabel
RJ11-
Wandsteckdosen
Rangierkabel
egk16.eps
25
