Kurzschluss-Fehler

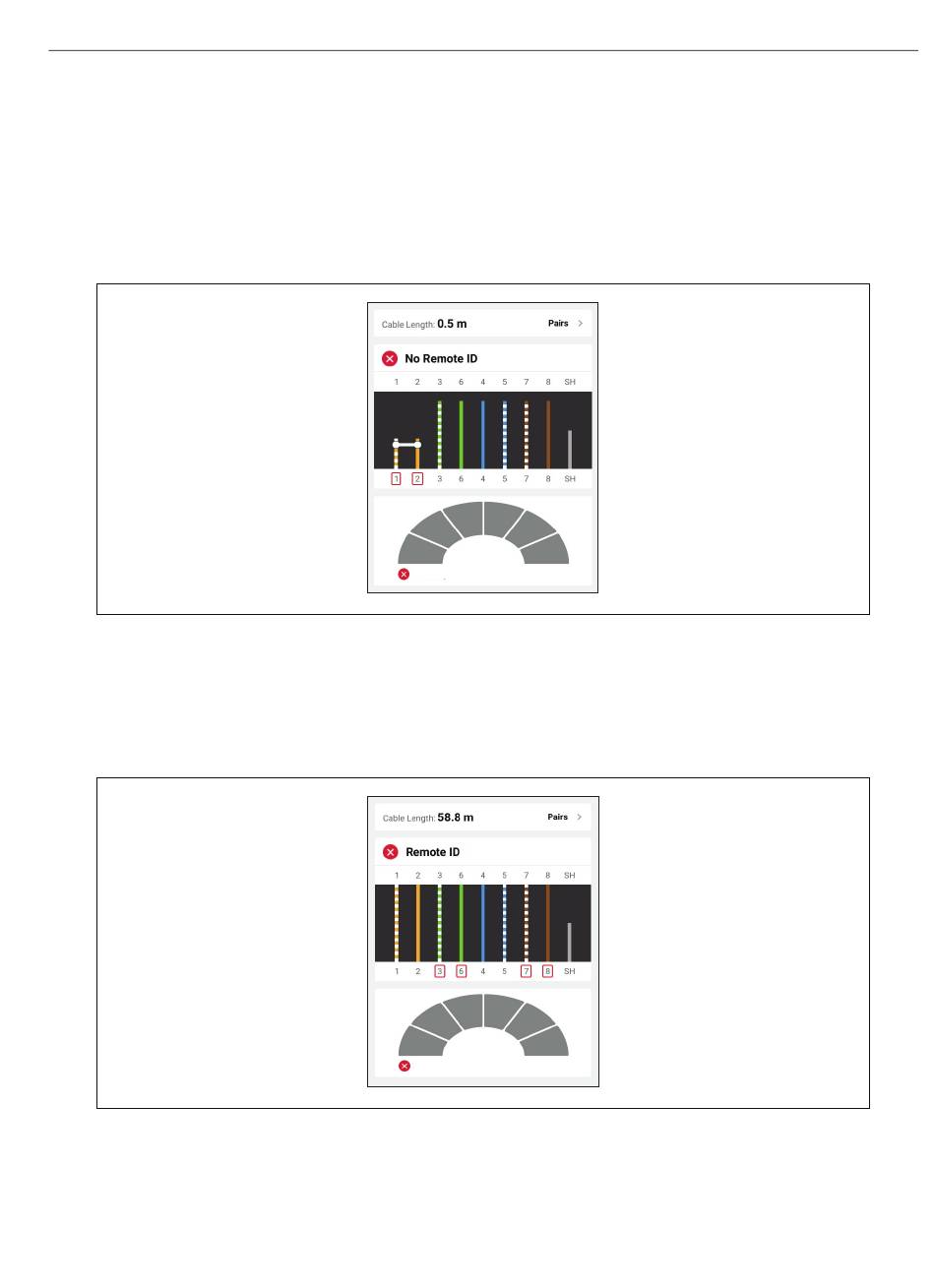

Abbildung 6 zeigt ein Verdrahtungsschema, das aufgrund eines Kurzschlusses der Drähte 1
und 2 fehlschlägt. Die Länge des Drahtes auf dem Verdrahtungsschema gibt den Abstand zum
Kurzschluss an. Bei einem Kurzschluss von Drähten kann das Produkt die Remote-ID nicht
erkennen. Beheben Sie den Kurzschluss, und führen Sie den Test erneut durch, um das
Verdrahtungsschema der anderen Paare zu überprüfen.
Abbildung 6. Gemeinsamer Kurzschluss von Drähten
Fehler bei geteilten Paaren
Abbildung 7 zeigt eine Darstellung eines Verdrahtungsschemas, das fehlschlägt, weil die Paare
3,6 und 7,8 geteilte Paare sind.
Wire Map
Abbildung 7. Geteilte Paare
1
Split pair
