Anschließen An Ein Telefonnetz In Einer Bustopologie - Fluke Networks MicroScanner2 Bedienungshandbuch

Testen von Twisted Pair-Kabel
Verteilzentrum
Anschluss an Bus
Wandsteckdosen
RJ11-Rangierkabel
RJ11-
Rangierkabel
Wiremap-Adapter
Hinweis: Die Positionen des Testers und des
Wiremap-Adapters können ausgetauscht werden.
egk17.eps

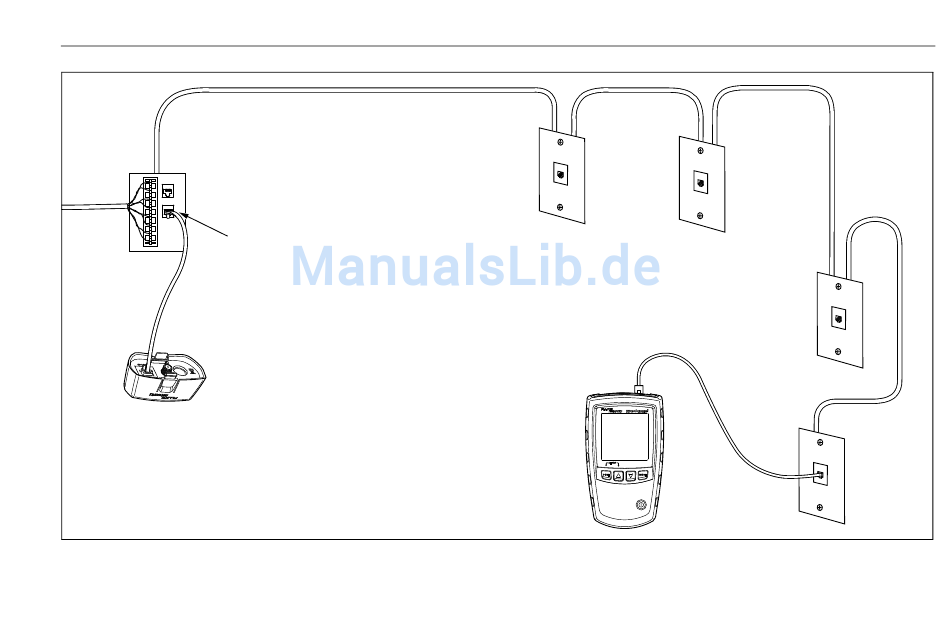

Abbildung 17. Anschließen an ein Telefonnetz in einer Bustopologie
27
