MicroScanner
Cable Verifier
Bedienungshandbuch
Kurzschluss auf Koaxialkabel

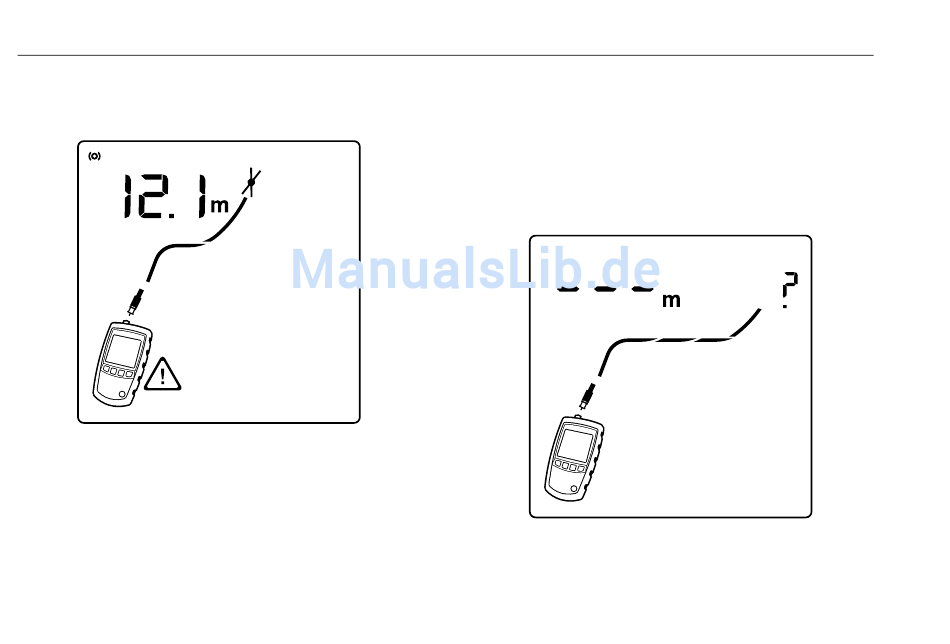

Abbildung 21 zeigt einen Kurzschluss 12,1 m vom Tester an.
Abbildung 21. Kurzschluss auf Koaxialkabel
30
Unbekannter Abschluss auf Koaxialkabel
Abbildung 22 zeigt ein Kabel, das am fernen Ende an ein
Gerät angeschlossen ist, z.B. Fernsehgerät, CATV-Service,
Videorecorder, DVD-Player, Satelliten-Reflektor, Splitter
oder Antenne. Bindestriche für Länge bedeuten, dass der
Tester die Länge nicht messen kann, da das Gerät keine
Reflektionen erzeugt.
egk22.eps
Abbildung 22. Unbekannter Abschluss auf Koaxialkabel
