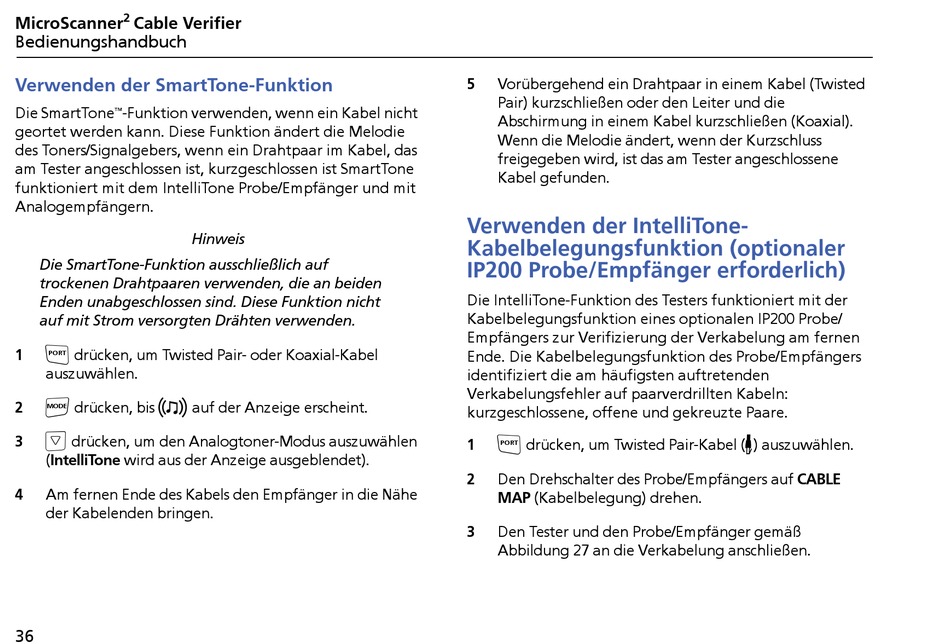

MicroScanner Cable Verifier
Bedienungshandbuch

Verwenden der SmartTone-Funktion

Die SmartTone -Funktion verwenden, wenn ein Kabel nicht
™
geortet werden kann. Diese Funktion ändert die Melodie
des Toners/Signalgebers, wenn ein Drahtpaar im Kabel, das
am Tester angeschlossen ist, kurzgeschlossen ist SmartTone
funktioniert mit dem IntelliTone Probe/Empfänger und mit
Analogempfängern.
Hinweis
Die SmartTone-Funktion ausschließlich auf
trockenen Drahtpaaren verwenden, die an beiden
Enden unabgeschlossen sind. Diese Funktion nicht
auf mit Strom versorgten Drähten verwenden.

drücken, um Twisted Pair- oder Koaxial-Kabel
1
auszuwählen.
 
drücken, bis auf der Anzeige erscheint.
2

drücken, um den Analogtoner-Modus auszuwählen
3
(IntelliTone wird aus der Anzeige ausgeblendet).
Am fernen Ende des Kabels den Empfänger in die Nähe
4
der Kabelenden bringen.
36
Vorübergehend ein Drahtpaar in einem Kabel (Twisted
5
Pair) kurzschließen oder den Leiter und die
Abschirmung in einem Kabel kurzschließen (Koaxial).
Wenn die Melodie ändert, wenn der Kurzschluss
freigegeben wird, ist das am Tester angeschlossene
Kabel gefunden.
Verwenden der IntelliTone-
Kabelbelegungsfunktion (optionaler
IP200 Probe/Empfänger erforderlich)
Die IntelliTone-Funktion des Testers funktioniert mit der
Kabelbelegungsfunktion eines optionalen IP200 Probe/
Empfängers zur Verifizierung der Verkabelung am fernen
Ende. Die Kabelbelegungsfunktion des Probe/Empfängers
identifiziert die am häufigsten auftretenden
Verkabelungsfehler auf paarverdrillten Kabeln:
kurzgeschlossene, offene und gekreuzte Paare.

drücken, um Twisted Pair-Kabel (
1
Den Drehschalter des Probe/Empfängers auf CABLE
2
MAP (Kabelbelegung) drehen.
Den Tester und den Probe/Empfänger gemäß
3
Abbildung 27 an die Verkabelung anschließen.

) auszuwählen.
