Vertauschte Verdrillung

Abbildung 10 zeigt eine vertauschte Verdrillung auf 3,6 und
4,5 an. Das vertauschte Paar blinkt, um den Fehler
anzuzeigen. Die Kabellänge beträgt 75,4 m.
Bei einer vertauschten Verdrillung ist Kontinuität von Ende
zu Ende korrekt, jedoch mit Drähten von verschiedenen
Paaren. Vertauschte Verdrillungen verursachen übermäßig
Nebensprechen, was den Netzbetrieb beeinträchtigt.
Hinweis
Kabel mit unverdrillten Paaren, zum Beispiel
Telefonkabel, zeigen vertauschte Verdrillung
normalerweise aufgrund von übermäßigem
Nebensprechen an.
Testen von Twisted Pair-Kabel
Vertauschte
Das vertauschte
Verdrillung -
Paar blinkt
Symbol
Vertauschte Verdrillung - Verkabelung

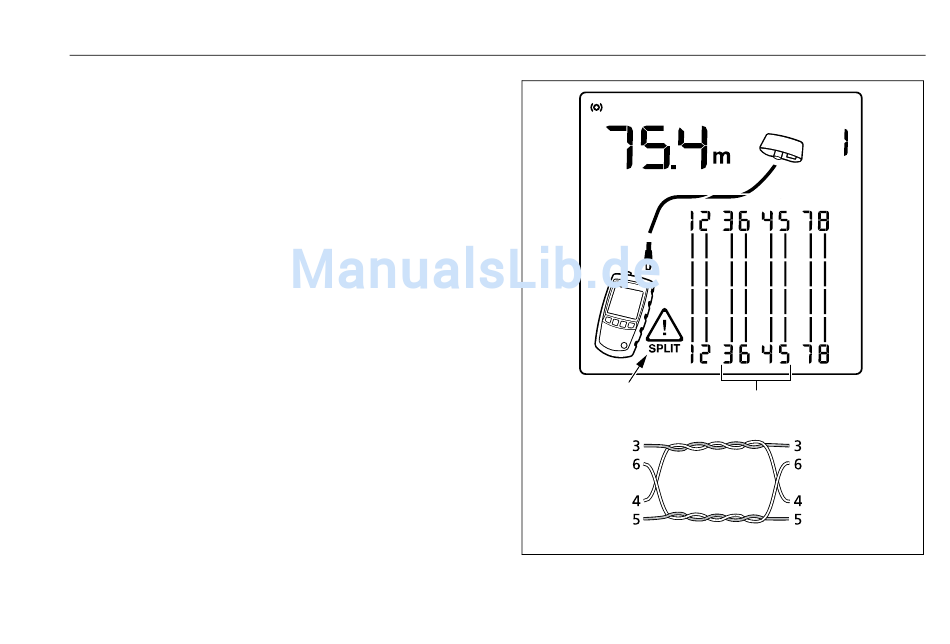

Abbildung 10. Vertauschte Verdrillung
egk10.eps
15
