Verwenden der IntelliTone-Kabelbelegungsfunktion (optionaler IP200 Probe/Empfänger erforderlich)
 
drücken, bis auf der Anzeige erscheint.
4
IntelliTone-Modus wird durch IntelliTone und
einlaufendes Muster von Einsen und Nullen auf der
Anzeige angezeigt. Siehe Abbildung 27.
Die LEDs des Probe/Empfängers leuchten nacheinander
5
auf, um die Verdrahtung des Kabels anzuzeigen:
Einzelheiten dazu sind in der Dokumentation des Probe/
Empfängers zu finden.
Hinweis
Die LED SYNC des Probe/Empfängers leuchtet auf,
um den Empfang des IntelliTone-Signals
anzuzeigen. Die Funktion der LED kann verändert
werden, um Abschirmungskontinuität anzuzeigen.
Einzelheiten dazu sind in der Dokumentation des
Probe/Empfängers zu finden.

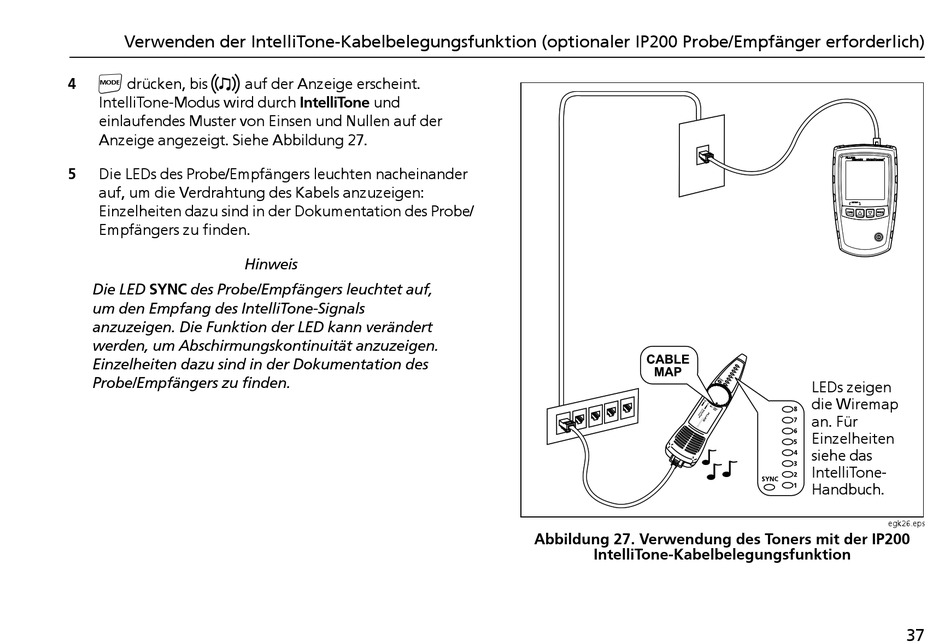

Abbildung 27. Verwendung des Toners mit der IP200
IntelliTone-Kabelbelegungsfunktion
LEDs zeigen
die Wiremap
an. Für
Einzelheiten
siehe das
IntelliTone-
Handbuch.
egk26.eps
37
