Ethernet-Port Erkannt - Fluke Networks MicroScanner2 Bedienungshandbuch

2
MicroScanner Cable Verifier
Bedienungshandbuch

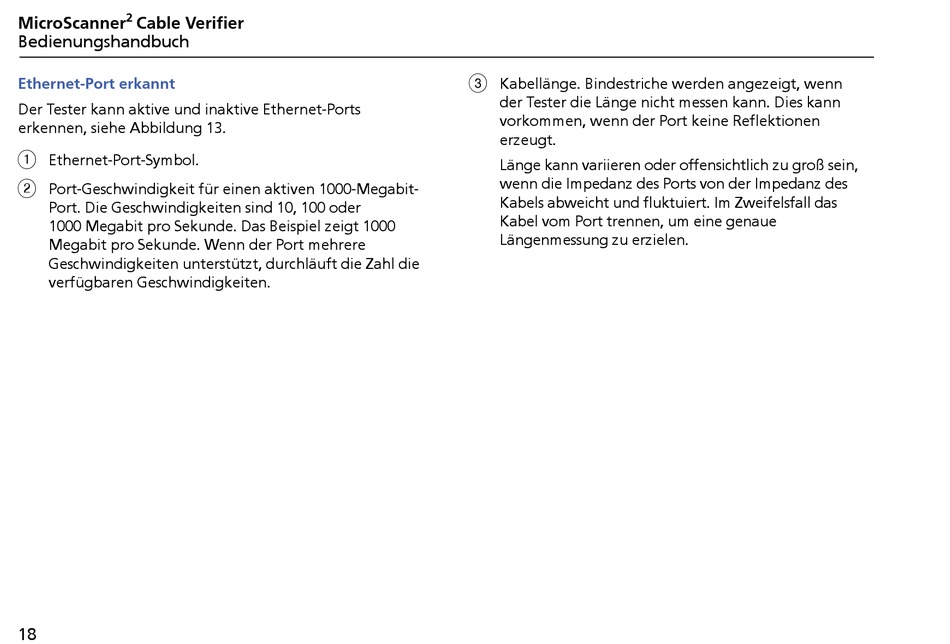

Ethernet-Port erkannt

Der Tester kann aktive und inaktive Ethernet-Ports
erkennen, siehe Abbildung 13.

Ethernet-Port-Symbol.

Port-Geschwindigkeit für einen aktiven 1000-Megabit-
Port. Die Geschwindigkeiten sind 10, 100 oder
1000 Megabit pro Sekunde. Das Beispiel zeigt 1000
Megabit pro Sekunde. Wenn der Port mehrere
Geschwindigkeiten unterstützt, durchläuft die Zahl die
verfügbaren Geschwindigkeiten.
18

Kabellänge. Bindestriche werden angezeigt, wenn
der Tester die Länge nicht messen kann. Dies kann
vorkommen, wenn der Port keine Reflektionen
erzeugt.
Länge kann variieren oder offensichtlich zu groß sein,
wenn die Impedanz des Ports von der Impedanz des
Kabels abweicht und fluktuiert. Im Zweifelsfall das
Kabel vom Port trennen, um eine genaue
Längenmessung zu erzielen.
