MicroScanner Cable Verifier
Bedienungshandbuch

Telefonspannungen erkannt

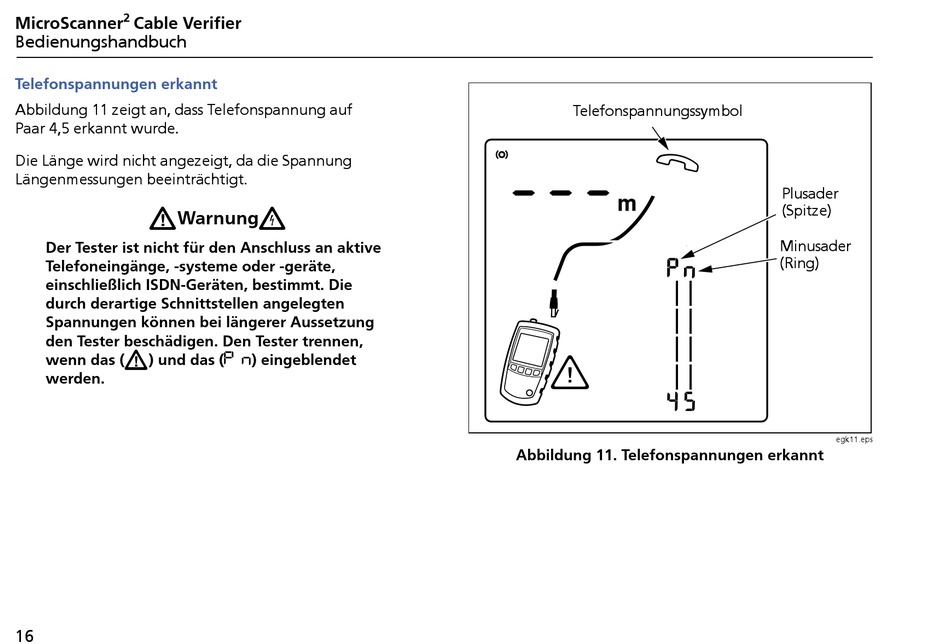

Abbildung 11 zeigt an, dass Telefonspannung auf
Paar 4,5 erkannt wurde.
Die Länge wird nicht angezeigt, da die Spannung
Längenmessungen beeinträchtigt.

Warnung
Der Tester ist nicht für den Anschluss an aktive
Telefoneingänge, -systeme oder -geräte,
einschließlich ISDN-Geräten, bestimmt. Die
durch derartige Schnittstellen angelegten
Spannungen können bei längerer Aussetzung
den Tester beschädigen. Den Tester trennen,

wenn das ( ) und das (
werden.
16


) eingeblendet
Telefonspannungssymbol
Abbildung 11. Telefonspannungen erkannt
Plusader
(Spitze)
Minusader
(Ring)
egk11.eps
