MicroScanner Cable Verifier
Bedienungshandbuch

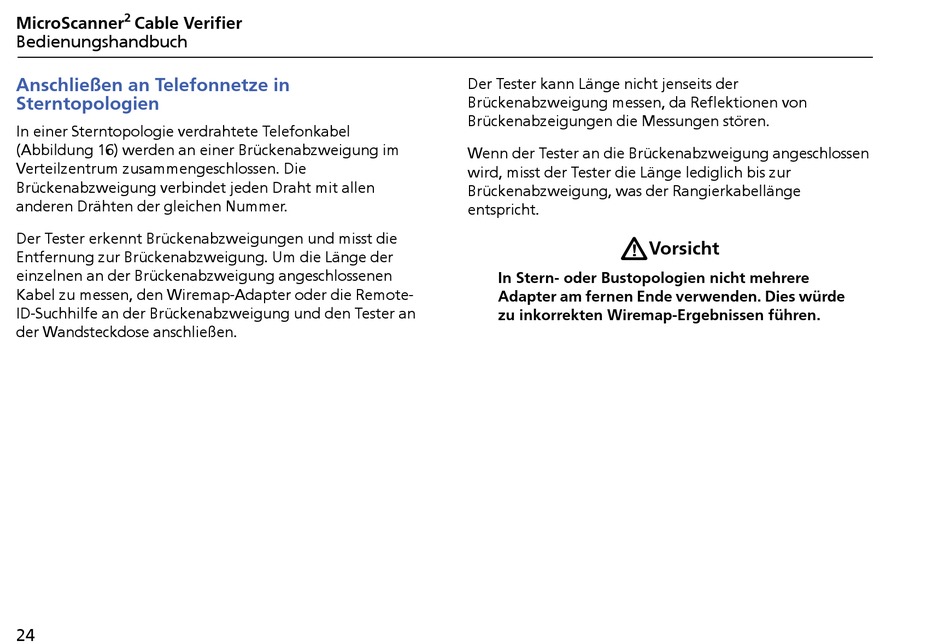

Anschließen an Telefonnetze in
Sterntopologien
In einer Sterntopologie verdrahtete Telefonkabel
(Abbildung 16) werden an einer Brückenabzweigung im
Verteilzentrum zusammengeschlossen. Die
Brückenabzweigung verbindet jeden Draht mit allen
anderen Drähten der gleichen Nummer.
Der Tester erkennt Brückenabzweigungen und misst die
Entfernung zur Brückenabzweigung. Um die Länge der
einzelnen an der Brückenabzweigung angeschlossenen
Kabel zu messen, den Wiremap-Adapter oder die Remote-
ID-Suchhilfe an der Brückenabzweigung und den Tester an
der Wandsteckdose anschließen.
24
Der Tester kann Länge nicht jenseits der
Brückenabzweigung messen, da Reflektionen von
Brückenabzeigungen die Messungen stören.
Wenn der Tester an die Brückenabzweigung angeschlossen
wird, misst der Tester die Länge lediglich bis zur
Brückenabzweigung, was der Rangierkabellänge
entspricht.

In Stern- oder Bustopologien nicht mehrere
Adapter am fernen Ende verwenden. Dies würde
zu inkorrekten Wiremap-Ergebnissen führen.
Vorsicht
