Configuración del almacenamiento de conexión directa
El almacenamiento de conexión directa (DAS) necesita:
• Una tarjeta HBA de Fibre Channel en Mac Pro o Xserve
• Un conmutador Ethernet
Rutas de datos
Para establecer rutas de datos:
Conecte uno o ambos de los puertos Fibre Channel de cada controladora
VTrak a la tarjeta Fibre Channel del equipo Mac.
Ruta de gestión
Para establecer la ruta de gestión:
1. En la controladora VTrak, conecte el puerto de gestión al conmutador de
red. Vea la Figura 10 abajo y la Figura 11 en la página siguiente.
2. Conecte la tarjeta NCI del equipo Mac al conmutador de red.

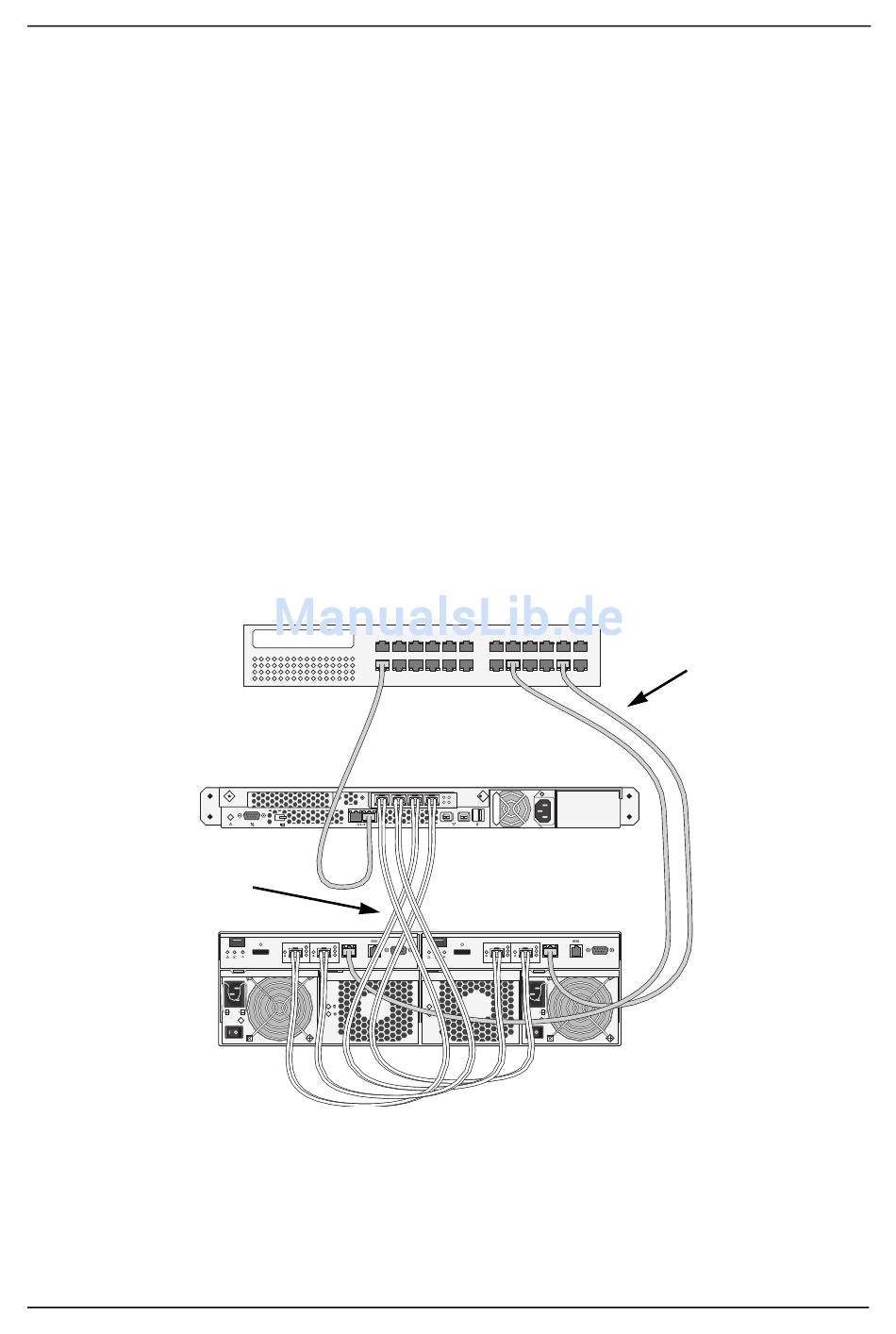

Figura 10 Conexiones de datos y gestión DAS, controladora dual
Cables de datos FC
Tarea 3: Establecimiento de las conexiones de gestión y datos
Conmutador Ethernet
2
1
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s
115200
8 N 1
93
Mac
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s
115200
8 N 1
VTrak
Cables de
gestión
