Konfigurieren von DAS (Direct Attached Storage)

Für DAS werden die folgenden Komponenten benötigt:
• Eine Fibre Channel HBA-Karte im Mac Pro oder Xserve
• Ein Ethernet-Switch
Datenverbindungen
So bauen Sie Datenverbindungen auf:
Verbinden Sie einen oder beide Fibre Channel-Anschlüsse an jedem VTrak
Controller mit der Fibre Channel-Karte in Ihrem Mac.
Managementverbindung
So richten Sie die Managementverbindung ein:
1. Verbinden Sie die Managementschnittstelle des VTrak-Controllers mit Ihrem
Netzwerk-Switch. Siehe Abbildung 10 unten und Abbildung 11 auf der
nächsten Seite.
2. Schließen Sie die Netzwerkkarte Ihres Macs an Ihren Netzwerk-Switch an.

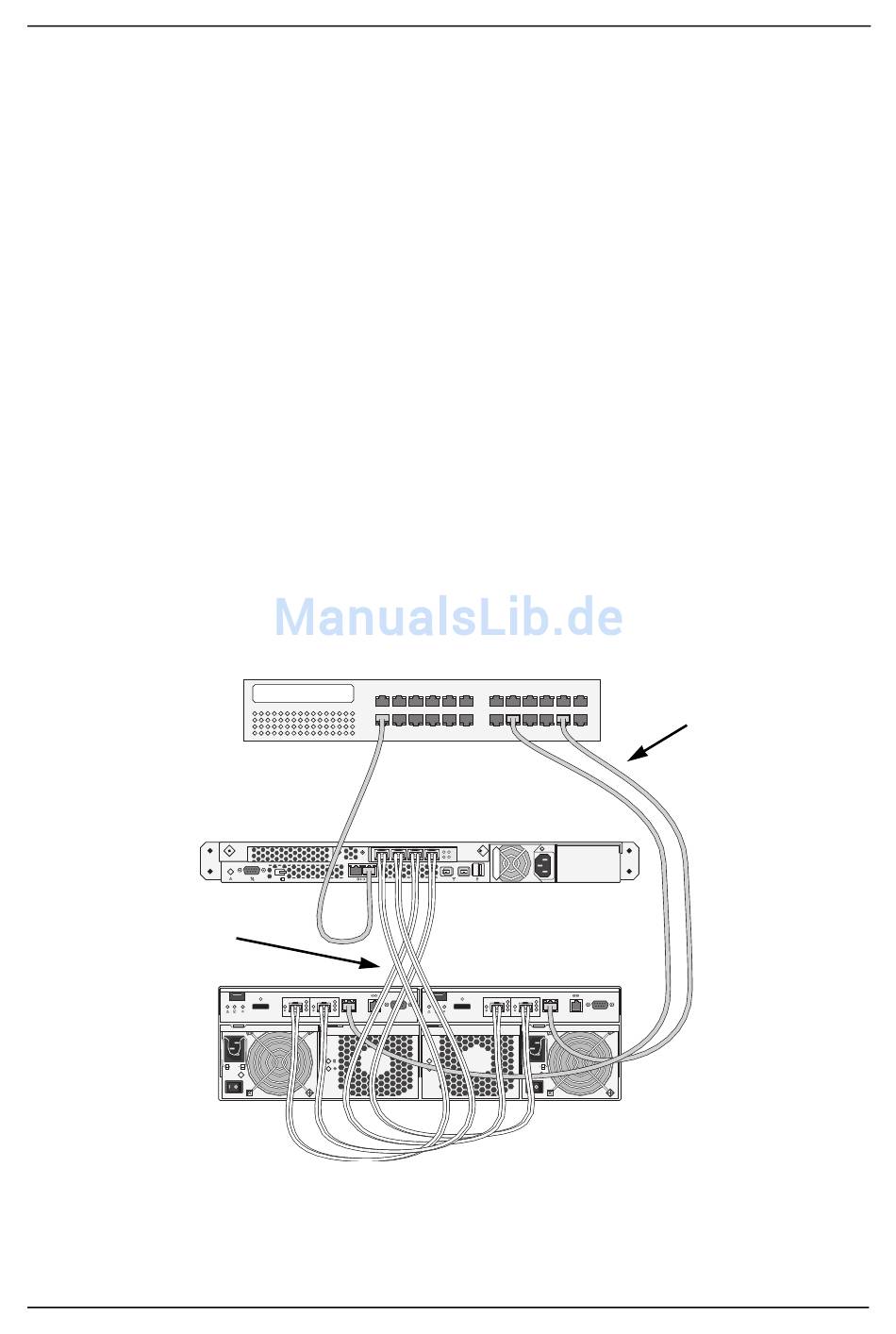

Abbildung 10 DAS-Daten- und Management-Verbindungen, doppelte
Controller
FC-Datenkabel
Schritt 3: Management- und Datenverbindungen herstellen
Ethernet-Switch
2 1
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
39
Mac
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
VTrak
Management-
kabel
