Configuration du système de stockage direct
Le système de stockage direct (DAS) nécessite :
• une carte HBA Fibre Channel dans le Mac Pro ou Xserve
• un commutateur Ethernet
Chemins de données
Pour établir les chemins d'accès aux données :
Connectez l'un ou les deux ports Fibre Channel situés sur chaque contrôleur
VTrak à la carte Fibre Channel de votre Mac.
Chemin de gestion
Pour établir le chemin de gestion :
1. Connectez le port de gestion du contrôleur du VTrak au commutateur
réseau. Reportez-vous à la Figure 10 ci-dessous et à la Figure 11 à la page
suivante.
2. Connectez la carte NIC du Mac au commutateur réseau.

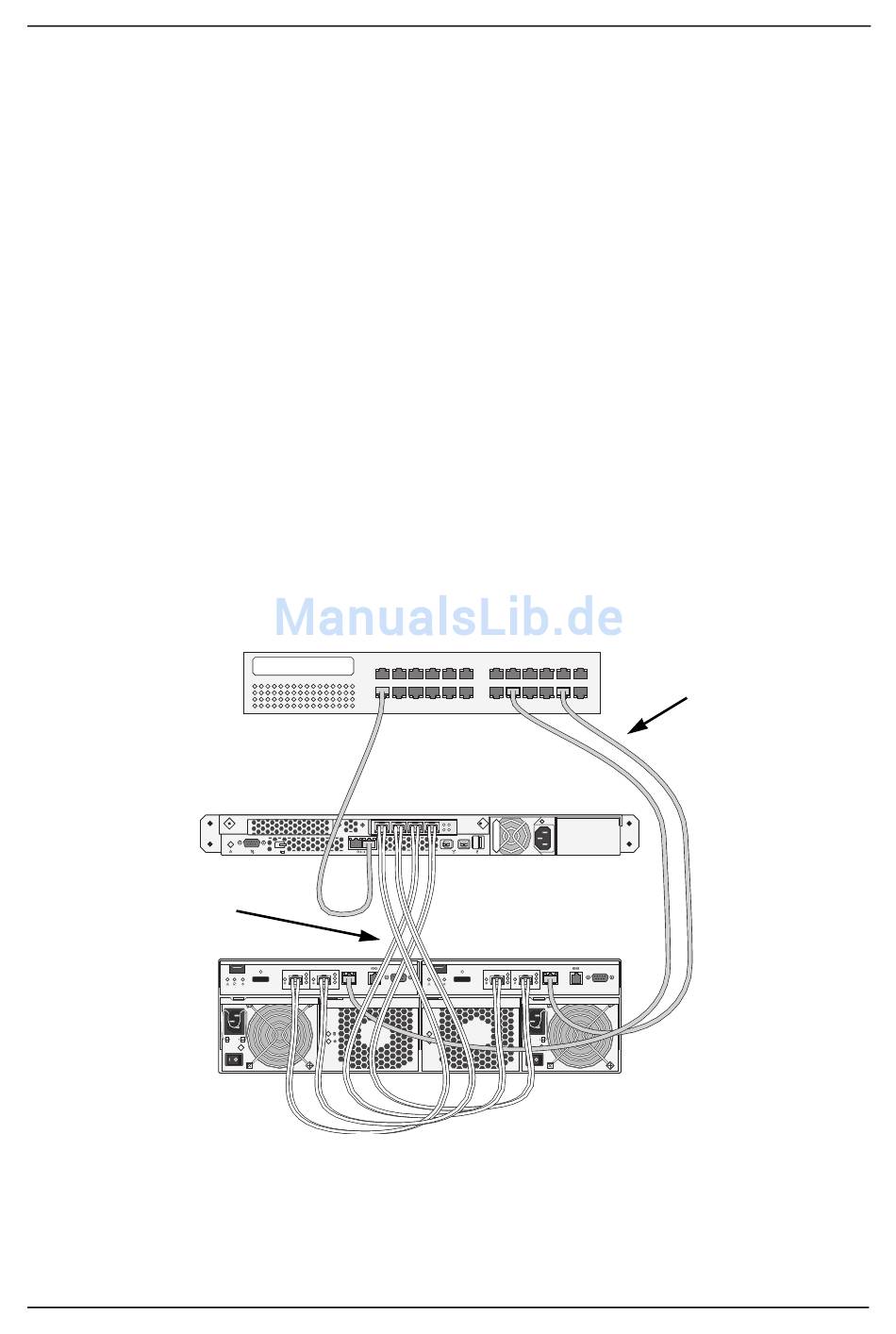

Figure 10 Connexions de données DAS et de gestion, deux contrôleurs
Câbles de
données FC
Tâche 3 : établissement de connexions aux ports de gestion et de données
Commutateur Ethernet
2
1
Mgmt
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s
115200
8 N 1
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s
VTrak
67
Câbles de
gestion
Mac
UPS
115200
8 N 1
