Guide de démarrage rapide du VTrak

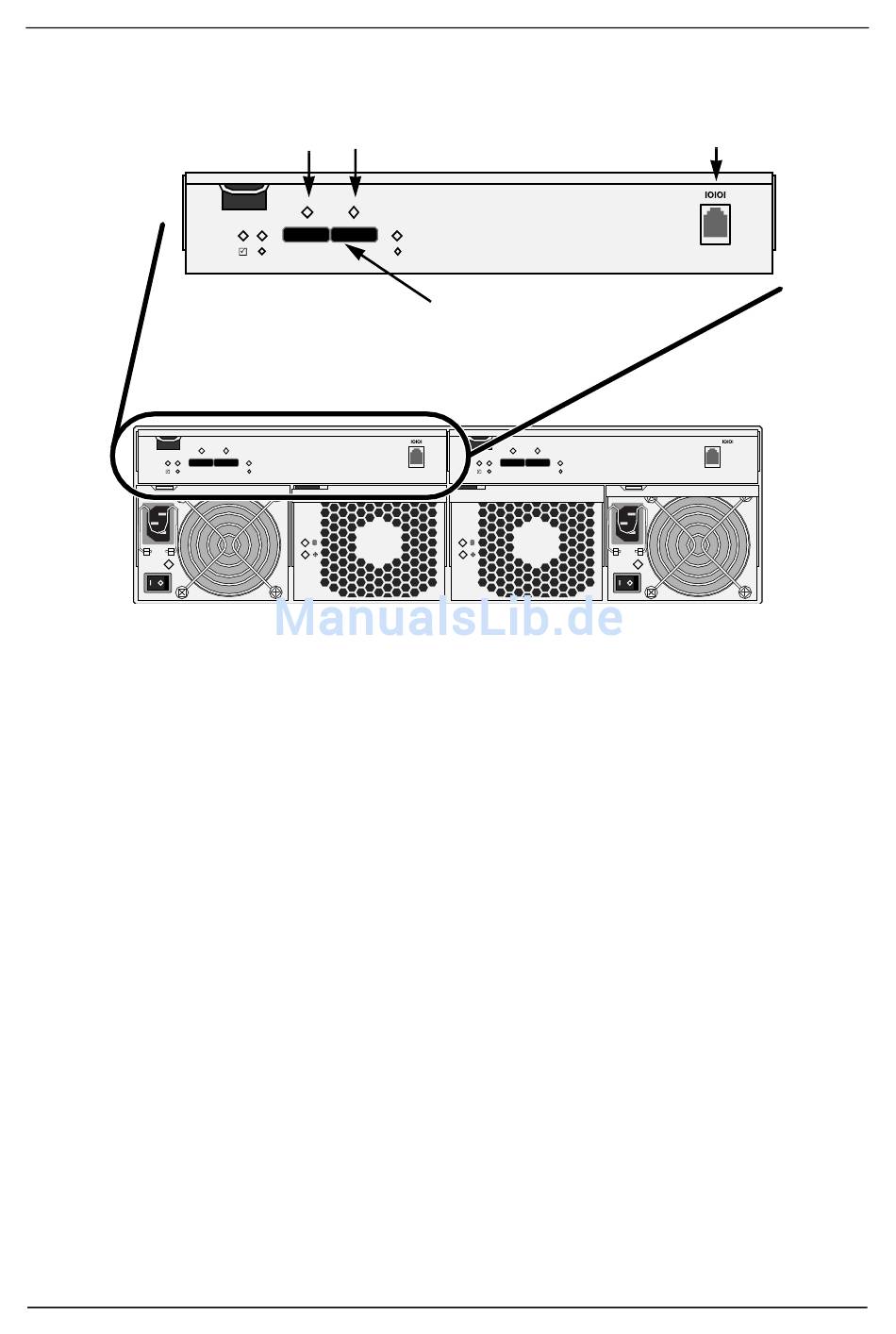

Figure 5 Module E/S du VTrak de classe J
Sortie SAS à icône
en forme de cercle
Pour connecter un sous-système VTrak de classe E à un châssis d'extension
VTrak de classe J :
1. Localisez les câbles de données SAS livrés avec le Vtrak de classe J.
2. Connectez une extrémité d'un câble de données SAS au port d'extension
SAS situé sur le contrôleur RAID du VTrak de classe E. Reportez-vous à la
Figure 6 à la page suivante.
3. Connectez l'autre extrémité du câble de données SAS au port d'entrée SAS
marqué d'une icône en forme de losange sur le module E/S du VTrak de
classe J. Reportez-vous à la Figure 6 à la page suivante.
4. Si votre VTrak de classe E est équipé de deux contrôleurs RAID et que votre
VTrak de classe J est équipé de deux modules d'E/S, connectez de la même
façon un deuxième câble de données SAS entre l'autre contrôleur RAID et le
module d'E/S.
5. Facultatif. Si votre système est équipé de plusieurs châssis d'extension de
VTrak de classe J, connectez leurs câbles de données SAS :
• du port de sortie (OUT) SAS doté d'une icône en forme de cercle sur le
module E/S du premier VTrak de classe J
• au port d'entrée (IN) SAS doté d'une icône en forme de losange du
deuxième VTrak de classe J
Reportez-vous à la Figure 6 à la page suivante et à la Figure 7 à la page 64.
Assurez-vous que toutes vos connexions de données SAS vont d'un cercle
à un losange.
Entrée SAS à icône
en forme de losange
Ports de données SAS
115200
8 N 1
62
Connecteur
série RJ11
115200
8 N 1
115200
8 N 1
VTrak de classe J
