Schritt 3: Management- und Datenverbindungen
herstellen
Die VTrak E-Klasse-Modelle sind mit einem oder zwei RAID-Controllern
ausgestattet. Jeder Controller verfügt über einen Ethernet
(RJ45)-Managementschnittstellenanschluss, mit dem Sie den VTrak mit Hilfe der
WebPAM PROe Software über das Netzwerk überwachen können. Der VTrak
unterstützt HTTP-, HTTPS- und Telnet-Protokolle.
Die VTrak RAID-Controller verfügen über zwei 4-Gbit-Fibre Channel
(FC)-Anschlüsse für die Datenschnittstellen. Siehe Abbildung 4.
Sie können den VTrak für die folgenden Betriebsarten konfigurieren:
• Storage Area Network (SAN)
• Direct Attached Storage (DAS)
• Erweiterungsgehäuse mit SAS-Datenverbindungen

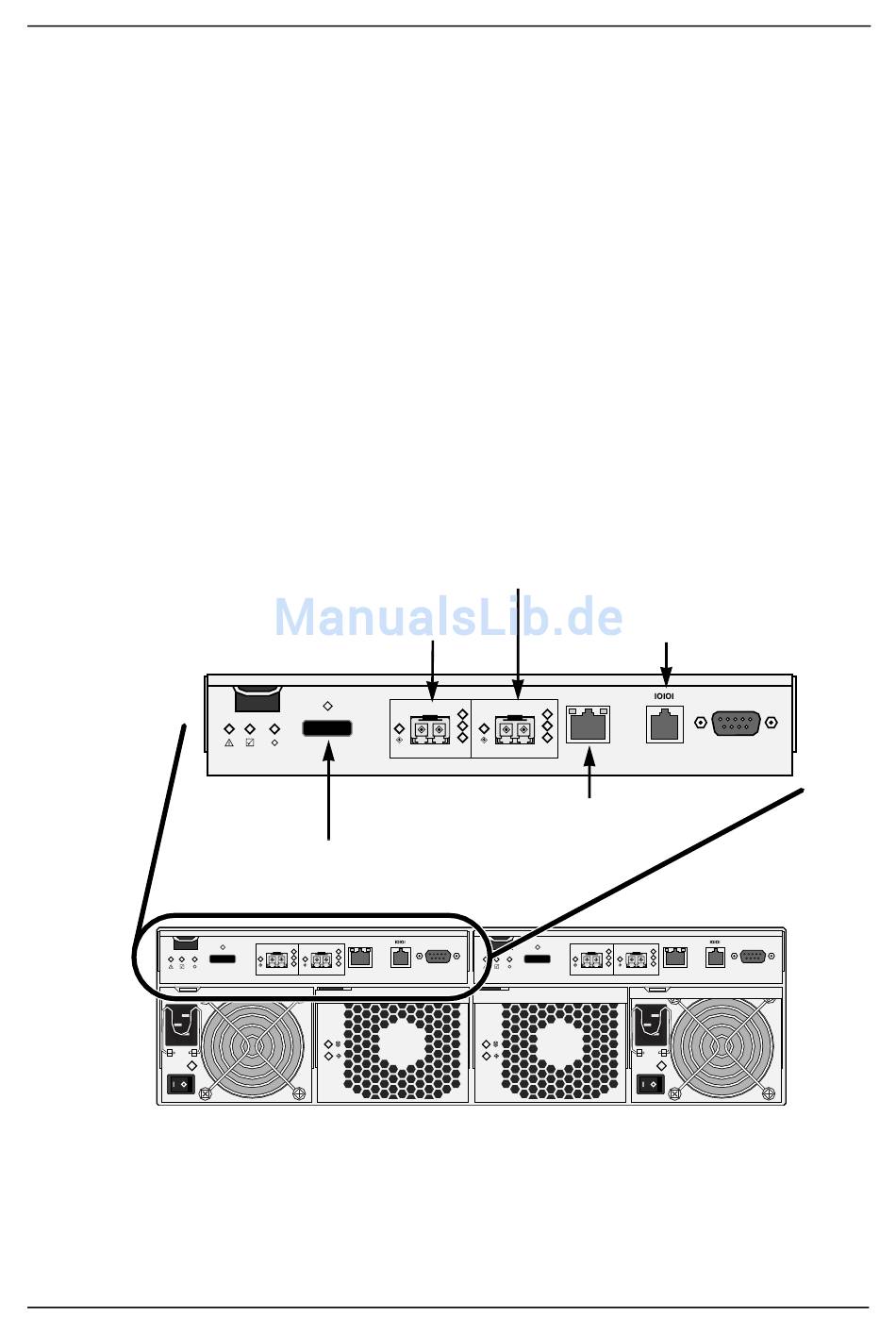

Abbildung 4 Anschlüsse des VTrak-E-Klasse RAID-Controllers
Fibre Channel Datenschnittstelle 2
Fibre Channel-Datenschnittstelle 1
SAS-Erweiterungsschnittstelle
zur J-Klasse
Wenn Sie mehr als 16 Festplattenlaufwerke für Ihr Speichersystem benötigen,
können Sie die Kapazität Ihres Systems um bis zu vier zusätzliche VTrak
J-Klasse-Erweiterungsgehäuse erweitern. Siehe Abbildung 5 auf der nächsten
Seite.

Schritt 3: Management- und Datenverbindungen herstellen

FC 1
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
33
Mgmt
FC 2
4 4
2 2
1 1
Gb/s Gb/s
Managementschnittstelle
FC 1
4
2
1
Gb/s
Serieller
RJ11-Anschluss
UPS
115200
8 N 1
Mgmt
UPS
FC 2
4
2
1
Gb/s 115200
8 N 1
VTrak E-Klasse
