Configuración de una red de área de almacenamiento
Una red de área de almacenamiento (SAN) necesita:
• Un conmutador Fibre Channel
• Una tarjeta HBA de Fibre Channel en Mac Pro o Xserve
• Un conmutador Ethernet
Rutas de datos
Para establecer rutas de datos:
1. Conecte uno o ambos de los puertos Fibre Channel de cada controladora
VTrak al conmutador Fibre Channel.
2. Conecte dos o cuatro puertos Fibre Channel del equipo Mac al conmutador
Fibre Channel.
Ruta de gestión
Para establecer la ruta de gestión:
1. Conecte el puerto de Gestión en la controladora VTrak al conmutador de
red. Vea la Figura 8 abajo y la Figura 9 en la página siguiente.
2. Conecte la tarjeta NCI de cada equipo Mac al conmutador de red.

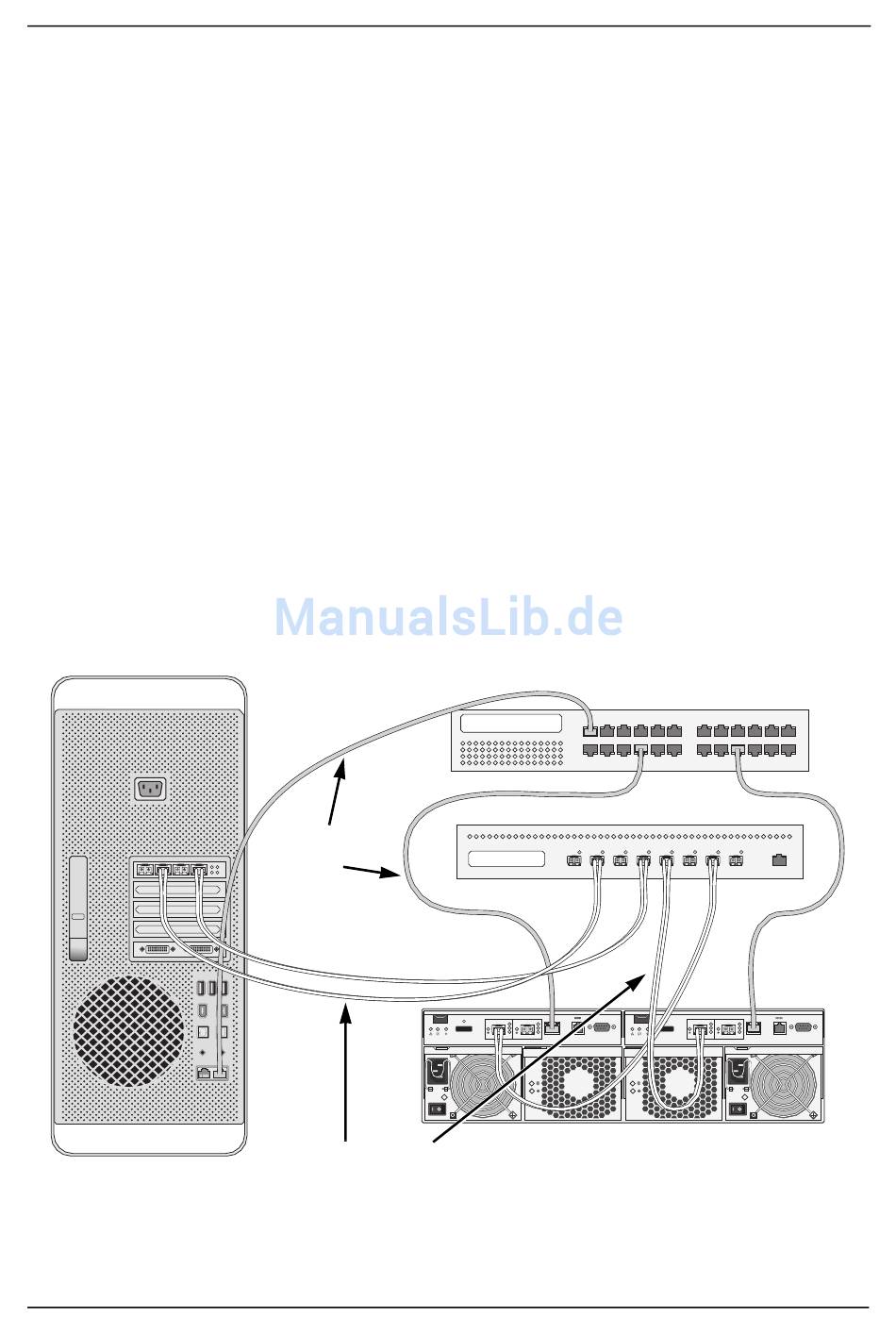

Figura 8 Conexiones de datos y gestión SAN, controladora dual
Mac
Como mínimo, VTrak requiere una conexión de dos rutas, tal como se indica
arriba. Para obtener un rendimiento óptimo y evitar un único punto de fallo, utilice
una conexión de cuatro rutas.
Tarea 3: Establecimiento de las conexiones de gestión y datos
Cables de
gestión
Cables de datos FC
Conmutador Ethernet
Conmutador de canal de fibra
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
91
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
VTrak
