Promise Technology VTrak E-Class Series Kurzanleitung Seite 31

So bauen Sie das VTrak-Subsystem in ein Rack ein:
1. Prüfen Sie, ob die Montageschienen einwandfrei in Ihr Racksystem passen.
2. Passen Sie die Länge der Montageschienen erforderlichenfalls an.
Die hintere Schiene gleitet in der vorderen Schiene. Die Schienen sind
miteinander vernietet und benötigen keine Einstellschrauben. Die Schienen
sind mit „Links vorne" und „Rechts vorne" beschriftet.
3. Befestigen Sie die Montageschienengruppen mit Hilfe der mitgelieferten
Schrauben und Hutmuttern an den Außenseiten der Rackpfosten.
Achten Sie darauf, dass die Auflage der vorderen Schiene unten ist und
nach innen zeigt.
Drücken Sie die Flansche der Schienen bündig gegen die Pfosten, damit sie
korrekt ausgerichtet sind, bevor Sie die Schrauben und Hutmuttern
anziehen.
Ziehen Sie die Schrauben und Hutmuttern an.
4. Platzieren Sie das VTrak-Subsystem auf den Schienen.
Hierfür benötigen Sie mindestens zwei Personen.
5. Befestigen Sie das VTrak-Subsystem mit Hilfe der mitgelieferten Schrauben
und Hutmuttern durch jeden der Griffe hindurch am Rack.

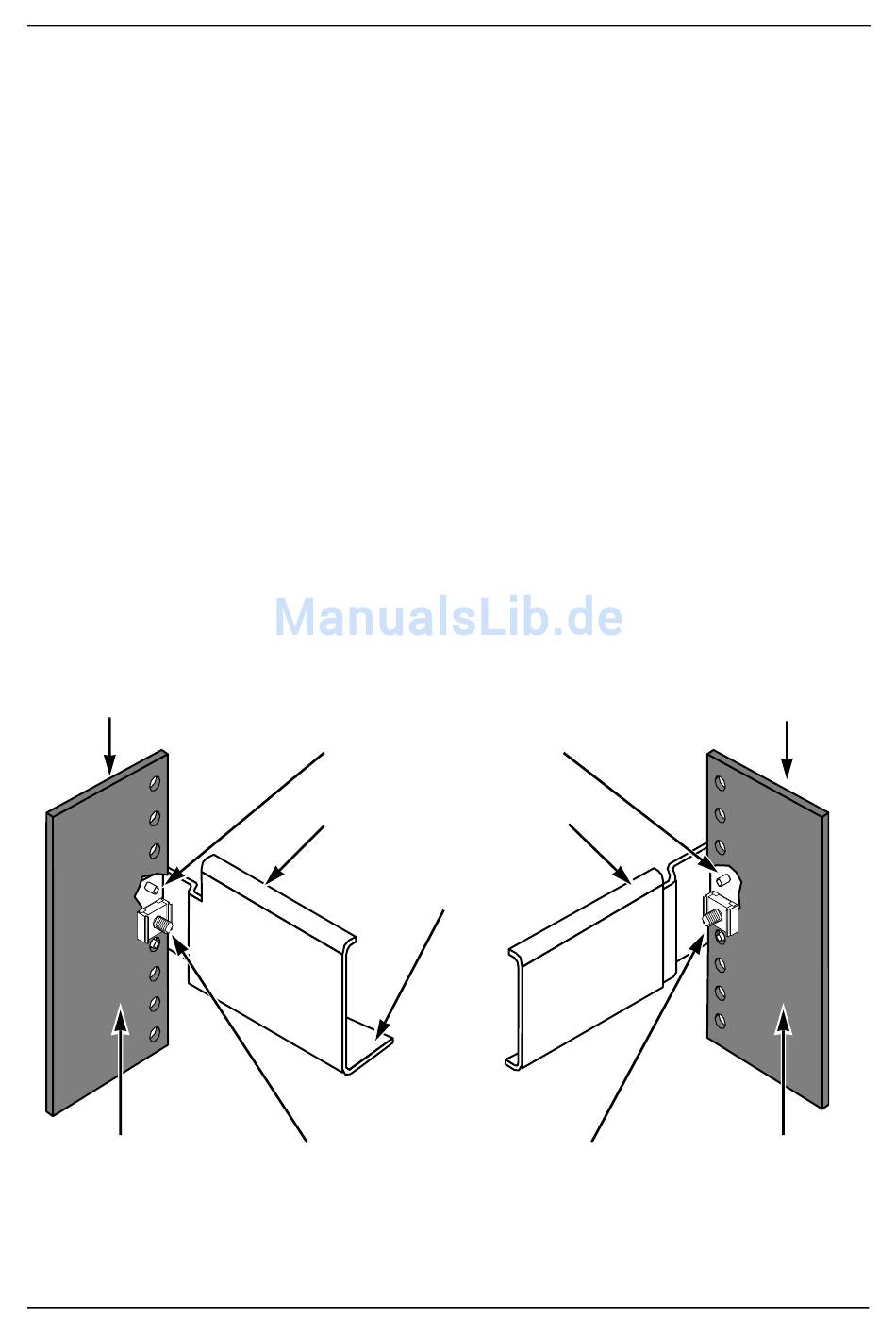

Abbildung 2 Rackmontage-Diagramm
Vorderer
Rackpfosten
Pfosteninnenseite
Beachten Sie, dass nur die vordere Schiene eine Auflage für das Subsystem besitzt.
Ausrichtungszapfen
zwei an jedem Flansch
Vordere
Schiene
Auflage für
Subsystem
Befestigungsschrauben und
Hutmuttern (mitgeliefert)
31
Schritt 2: Montage des VTrak in ein Rack
Hintere
Schiene
Hinterer
Rackpfosten
Pfosteninnenseite
