Para instalar el subsistema VTrak en un bastidor:
1. Compruebe que las guías de montaje encajan en el sistema de bastidor.
2. Ajuste la longitud de las guías de montaje según sea necesario.
La guía posterior se desliza dentro de la guía anterior. Las guías están
remachadas de manera que una cabe en la otra y no necesitan tornillos de
ajuste. Las guías están marcadas como "Anterior izquierda" y "Anterior
derecha".
3. Acople los ensamblajes de la guía a la parte exterior de los montantes del
bastidor, usando los tornillos y tuercas para bastidor.
Asegúrese de que el soporte de la guía anterior está abajo mirando hacia
adentro.
Antes de ajustar los tornillos y las tuercas para bastidor, presione las
pestañas de las guías contra los montantes del bastidor a ras de superficie
para garantizar una alineación correcta.
Ajuste los tornillos y las tuercas para bastidor.
4. Coloque el subsistema VTrak sobre las guías.
Para este paso se necesitan por lo menos dos personas.
5. Asegure el subsistema VTrak al bastidor a través del orificio superior de
cada anclaje usando los tornillos y las tuercas de bastidor proporcionados.

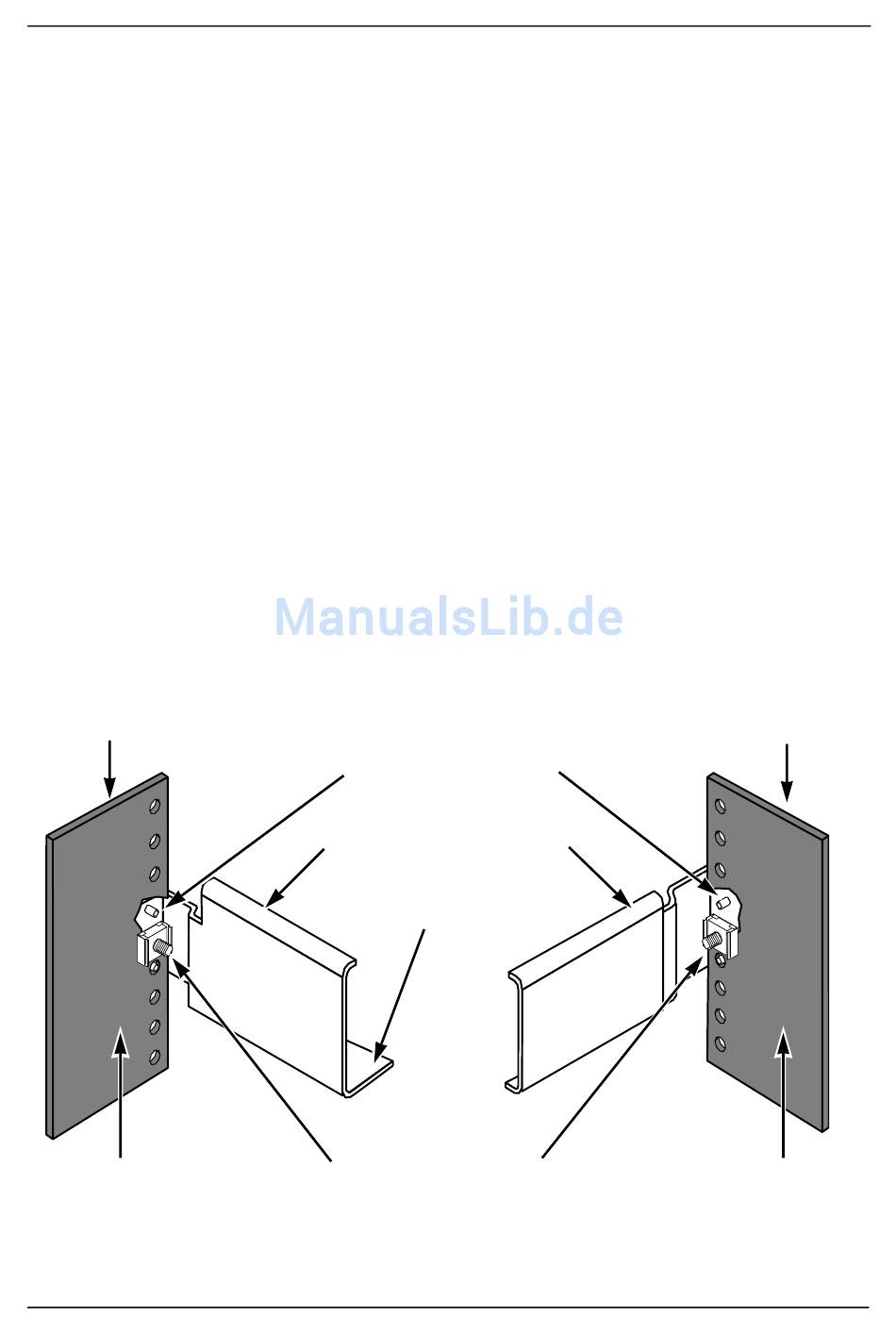

Figura 2 Diagrama de ensamblaje del bastidor
Montante delantero
del bastidor
Interior del montante
Tenga en cuenta que sólo la guía anterior tiene un soporte para el subsistema.
Tarea 2: Montaje del subsistema VTrak en un bastidor
Pasadores de alineación
dos en cada pestaña
Guía
anterior
Soporte para
el subsistema
Tornillos de fijación y tuercas
para bastidor (incluidos)
85
Guía
posterior
Montante posterior
del bastidor
Interior del montante
