VTrak-Kurzanleitung

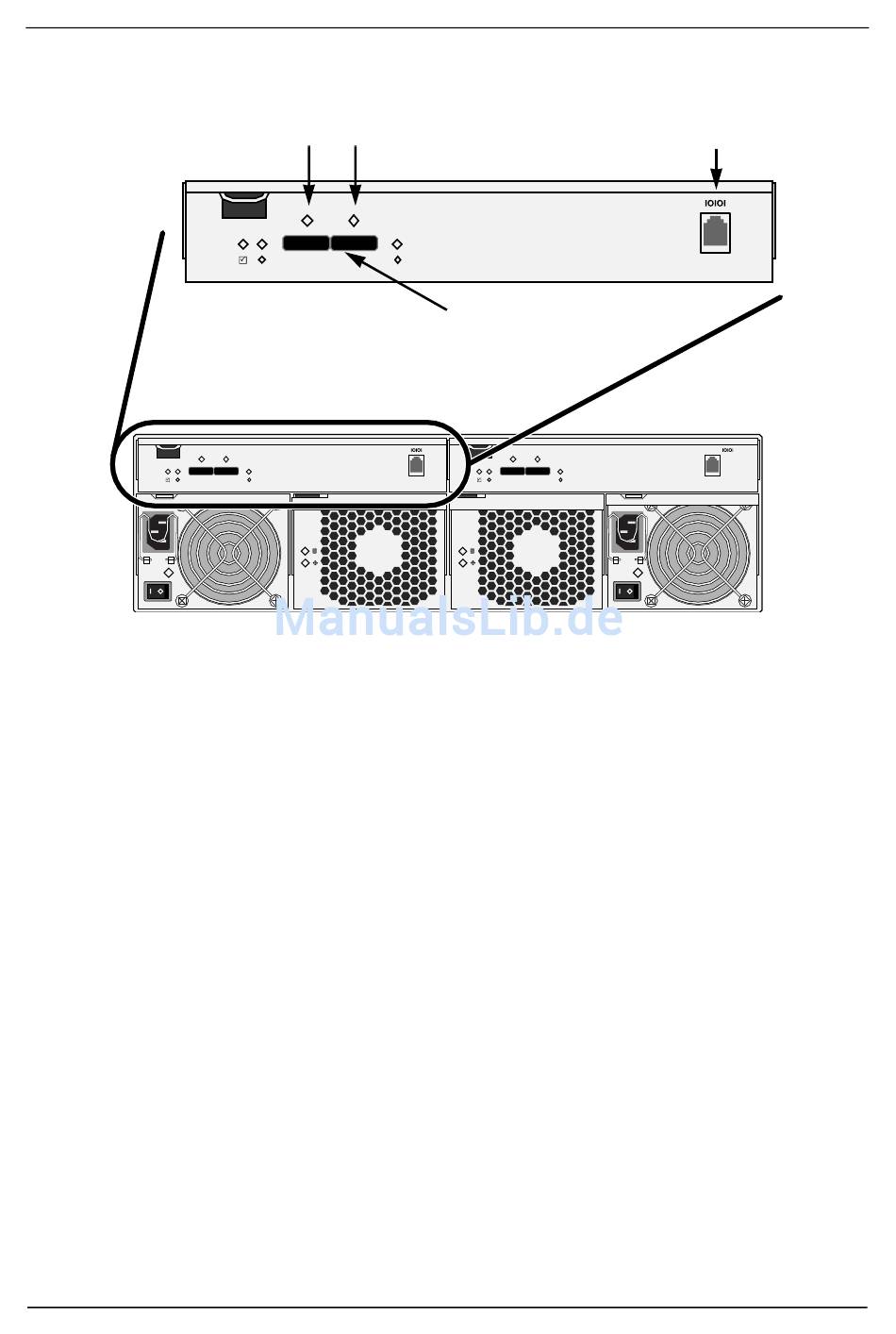

Abbildung 5 VTrak J-Klasse E/A-Modul
Kreisförmiges
Symbol „SAS OUT"
So verbinden Sie ein VTrak E-Klasse-Subsystem mit einem VTrak
J-Klasse-Erweiterungsgehäuse:
1. Nehmen Sie die SAS-Datenkabel zur Hand, die im Lieferumfang der
J-Klasse enthalten sind.
2. Schließen Sie ein Ende des SAS-Datenkabels an die
SAS-Erweiterungsschnittstelle am VTrak E-Klasse RAID-Controller an.
Siehe Abbildung 6 auf der nächsten Seite.
3. Stecken Sie das andere Ende des SAS-Datenkabels in den mit einem
Rautenförmigen Symbol gekennzeichneten Anschluss „SAS IN" des VTrak
J-Klasse E/A-Moduls. Siehe Abbildung 6 auf der nächsten Seite.
4. Wenn Ihr VTrak E-Klasse über zwei RAID-Controller und Ihr VTrak J-Klasse
über zwei E/A-Module verfügt, verbinden Sie den anderen RAID-Controller
und das andere E/A-Modul in der gleichen Weise mit dem zweiten
SAS-Datenkabel.
5. Optional. Wenn Ihr System über mehrere VTrak
J-Klasse-Erweiterungsgehäuse verfügt, schließen Sie die jeweiligen
SAS-Datenkabel wie folgt an:
• Vom mit einem kreisförmigen Symbol gekennzeichneten Anschluss
„SAS OUT" des E/A-Moduls des Ersten VTrak J-Klasse
• Zum mit einem rautenförmigen Symbol gekennzeichneten Anschluss
„SAS IN" des E/A-Moduls des Zweiten VTrak J-Klasse
Rautenförmiges
Symbol „SAS IN"
SAS-Datenschnittstellen
115200
8 N 1
34
Serieller
RJ11-Anschluss
115200
8 N 1
115200
8 N 1
VTrak J-Klasse
