Guía de inicio rápido de VTrak

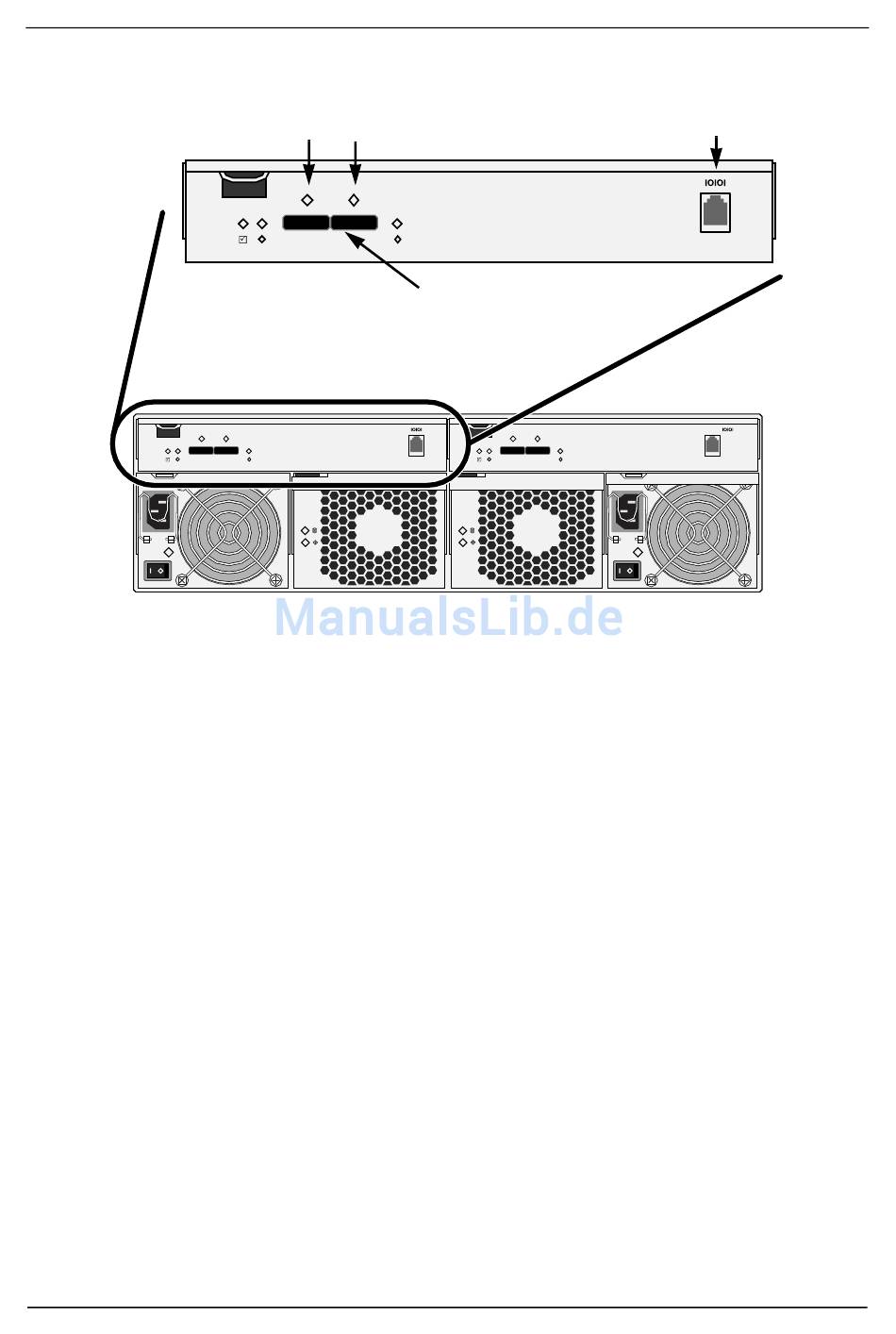

Figura 5 Módulo de E/S de VTrak Clase J
Puerto SAS de salida
con Icono de círculo
Para conectar un subsistema VTrak Clase E a un chasis de expansión VTrak
Clase J:
1. Busque los cables de datos SAS suministrados con la unidad Clase J.
2. Conecte un extremo de un cable de datos SAS al puerto de expansión SAS
de la controladora RAID de VTrak Clase E. Vea la Figura 6 en la página
siguiente.
3. Conecte el otro extremo del cable de datos SAS al puerto SAS de entrada
con icono de Diamante en el módulo de E/S del subsistema VTrak Clase J.
Vea la Figura 6 en la página siguiente.
4. Si el subsistema VTrak Clase E tiene controladoras RAID duales y el
subsistema VTrak Clase J tiene módulos de E/S duales, conecte un
segundo cable de datos SAS entre la otra controladora RAID y el módulo de
E/S del mismo modo.
5. Opcional. Si el sistema cuenta con varios chasis de expansión de VTrak
Clase J, conecte los cables de datos SAS correspondientes:
• Desde el puerto SAS de salida con icono de Círculo en el módulo de
E/S del Primer subsistema VTrak Clase J
• Al puerto SAS de entrada con icono de Diamante en el módulo E/S del
Segundo subsistema VTrak Clase J
Vea la Figura 6 en la página siguiente y Figura 7 en la página 90.
Asegúrese de que todas las conexiones de datos SAS sean de Círculo a
Diamante.
Puerto SAS de entrada
con Icono de diamante
Puertos de datos SAS
115200
8 N 1
88
Conector de
serie RJ11
115200
8 N 1
115200
8 N 1
VTrak Clase J
