Oscilloscope
INTRODUCTION
INTRODUCTION
Cet oscilloscope convient pour le monitorage et la mesure de signaux électriques.
L'oscilloscope intègre une configuration entièrement automatisée et peut donc être utilisé pour toutes sortes de
mesures. Pour des mesures plus détaillées, utilisez les options depuis le menu.

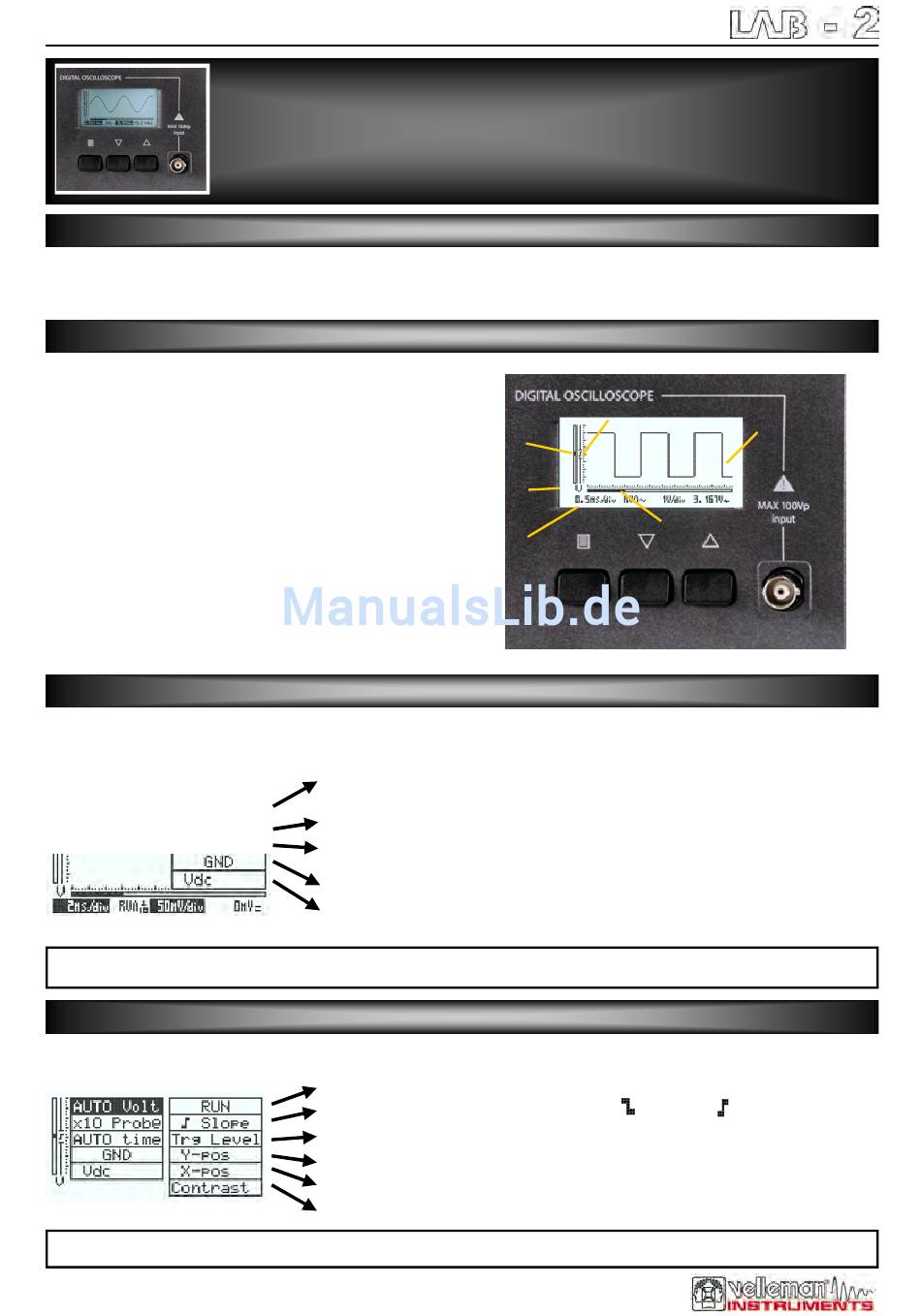

PANNEAU FRONTAL
PANNEAU FRONTAL
1 Affichage du signal et du menu
2 Connecteur d'entrée BNC:
3 Bouton menu
- Enfoncez brièvement pour afficher le menu abrégé.
- Enfoncez brièvement pour afficher le menu détaillé.
4 Up/down
Utilisez ces boutons pour modifier le paramètre sélectionné.
5 Indication de la dernière fonction utilisée
6 Indications des paramètres
Time/div, Trigger mode, AC/DC/GND, Volt/div et affichage
7 Indications du positionnement su signal (barres de
défilement X et Y)
8 Indications du niveau de déclenchement et du front
FORME DE L'ONDE
FORME DE L'ONDE
Le menu abrégé convient pour la modification des paramètres de base comme volt/div et base de temps. Utilisez le menu
détaillé pour la configuration détaillée. Enfoncez brièvement le bouton de menu pour sélectionner le paramètre souhaité.
Paramètres inversées = mode automatique.
Remarque: Vous quitterez automatiquement le menu après quelques secondes. Vous pouvez également quitter le menu en
maintenant enfoncé le bouton de menu.
AFFICHAGE SWEEP
AFFICHAGE SWEEP
Enfoncez brièvement le bouton de menu pour sélectionner le paramètre souhaité.
Remarque: La dernière option du menu étendu s'affiche dans le menu abrégé jusqu'à ce que vous sélectionniez le paramètre
suivant.
18
Oscilloscope
Oscilloscope
Oscilloscope
Entrée maximale 100Vp!
(affichée, si la fonction SWEEP est désactivée, voir ci
(affichée, si la fonction SWEEP est désactivée, voir ci
Augmentez ou diminuez le signal en réglant le volt/div, ou sélectionnez AUTO
pour un affichage automatique du signal.
Adaptez l'affichage au paramétrage de la sonde "x1 ou x10".
Base temps: Affichage de plus ou de moins de cycles en modifiant le temps/
div, ou sélectionnez AUTO pour un affichage automatique du signal.
Sélectionnez le couplage d'entrée AC / DC ou une tension de référence 0 (GND)
Sélectionnez l'affichage de la tension (Volt, dB, puissance audio...)
> affichez ou quittez en maintenant enfoncé le bouton de menu
> affichez ou quittez en maintenant enfoncé le bouton de menu
Sélectionnez le mode de déclenchement (run, normal).
Sélectionnez le déclenchement descendant
Déplacez le niveau de déclenchement.
Déplacez le signal de manière verticale (barre Y).
Déplacez le signal de manière horizontale (barre X).
Augmentez ou diminuez le contraste jusqu'à ce que le niveau souhaité soit atteint.
8
7
5
7
6
3
4
-
dessous)
-
dessous)
ou montant du signal d'entrée.
1
2
4
