INLEIDING
INLEIDING
De functiegenerator geeft, volgens de instelling, verschillende golfvormen weer. U kunt de golfvorm, frequentie en
niveau wijzigen. De weergegeven spanning is de spanning gemeten aan de uitgang van de connector.

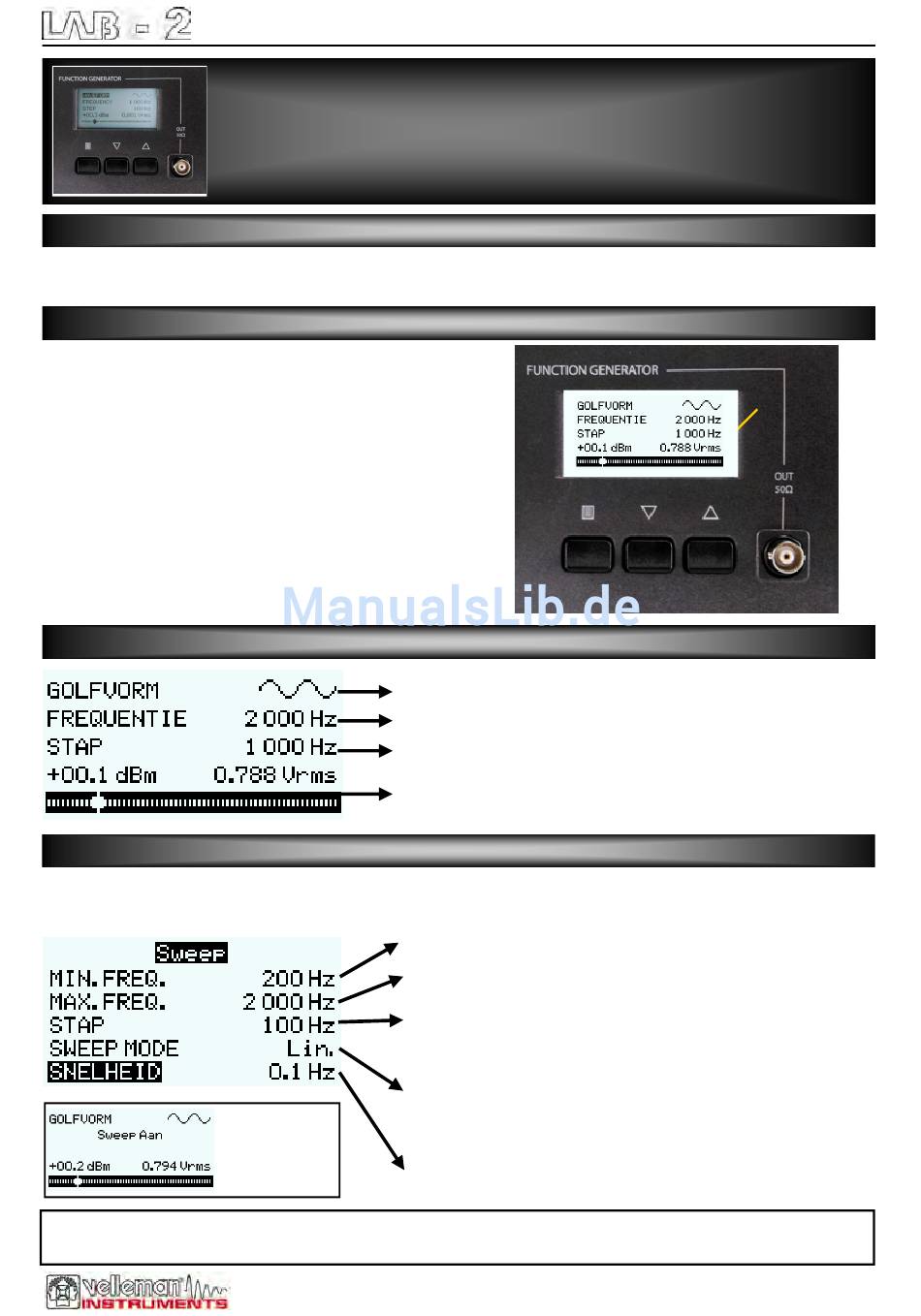

FRONTPANEEL
FRONTPANEEL
1 Display met golfvorminformatie
4 BNC uitgangsconnector
3 Menuknop
- Druk kort om een parameter te selecteren.
- Houd ingedrukt om de SWEEP-functie in of uit te schakelen.
4 Up/down
Gebruik deze knoppen om de geselecteerde parameter te wijzigen.
GOLFVORMUITLEZING
GOLFVORMUITLEZING
SWEEPUITLEZING
SWEEPUITLEZING
De sweepgenerator wekt een in de tijd veranderende frequentie op en is praktisch bij het opnemen van
frequentiekarakteristieken of voor automatische metingen.
Houd de menuknop ingedrukt om de SWEEP-functie te verlaten. Bij een actieve SWEEP ziet u het scherm links.
U kunt gewenste golfvorm en uitgangsniveau selecteren.
Functiegenerator
Functiegenerator
Functiegenerator
(afgebeeld, indien SWEEP
(afgebeeld, indien SWEEP
Selecteer de frequentiestap
Deze instelling wordt gebruikt voor de frequentiewijziging hierboven.
> houd de menuknop ingedrukt om de uitlezing weer te geven of te verlaten
> houd de menuknop ingedrukt om de uitlezing weer te geven of te verlaten
Uitlezing bij
ingeschakelde
SWEEP-functie.
-
functie uitgeschakeld, zie verder)
-
functie uitgeschakeld, zie verder)
Selecteer de gewenste golfvorm
Selecteer de gewenste frequentie
Selecteer het gewenste uitgangsniveau
Minimum of startfrequentie waarop het signaal mag starten.
Maximum of stopfrequentie waarop het signaal stopt.
Selecteer de frequentiestap (1Hz, 10Hz, 100Hz, 1kHz of 10kHz).
Deze instelling wordt gebruikt voor de frequentiewijziging
hierboven.
Selectie van de loopfunctie van het signaal:
Lin. = lineair van min. naar max. en herstarten van min. naar max.
Log= logaritmisch van min. naar max. en herstarten van min. naar max.
Bi-lin = lineair van min. naar max. en terug naar min.
Bi-log = logaritmisch van min. naar max. en terug naar min.
Snelheid waarmee het signaal van minimum naar maximum
zwaait of de SWEEP-functie wordt uitgeschakeld.
Functiegenerator
3
4
4
(sinus-, blok- of driehoeksgolf).
(1Hz ... 1.000.000Hz).
(1Hz, 10Hz, 100Hz, 1kHz of 10kHz).
(dBm/Vrms of Vpp)
1
2
11
