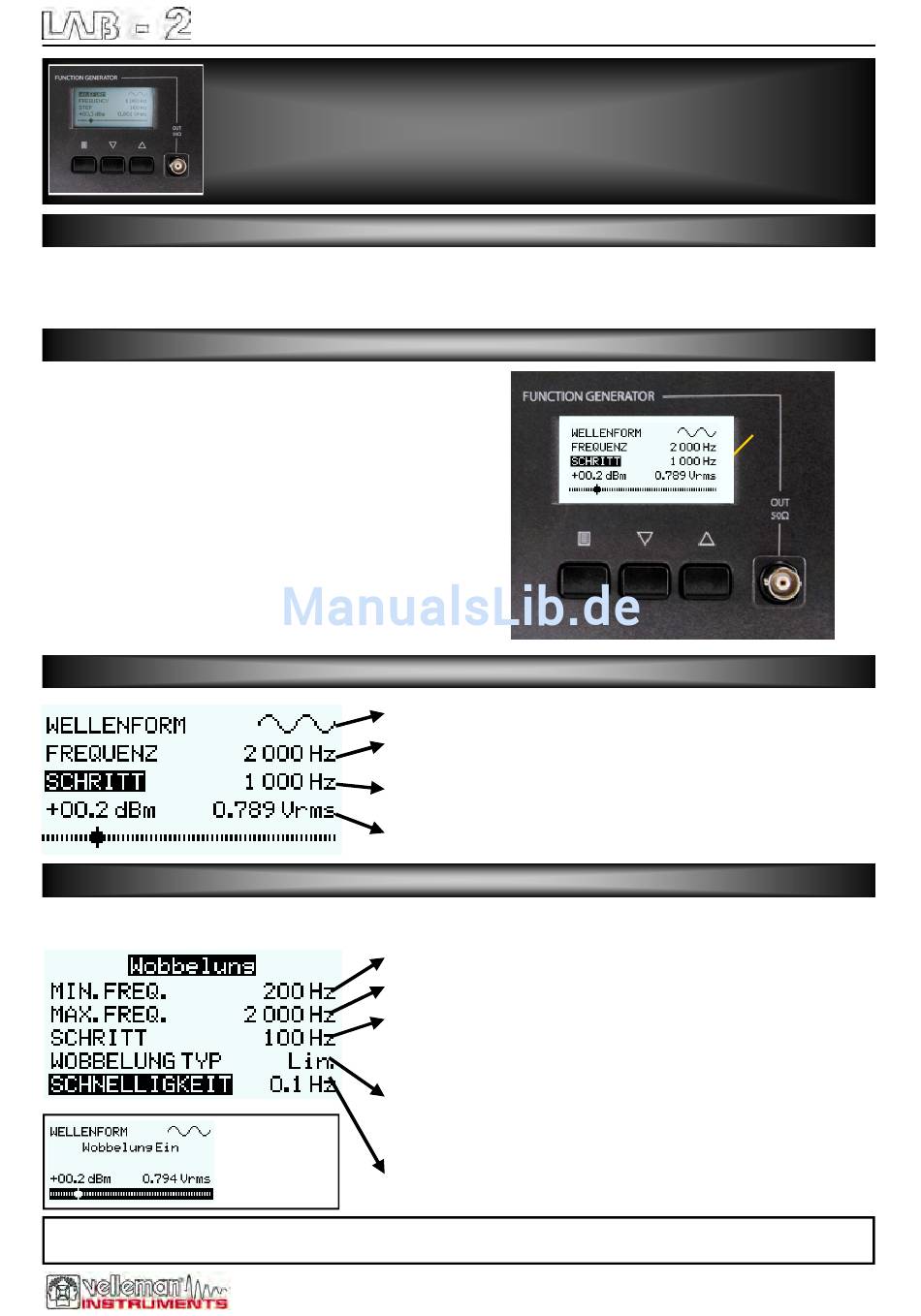

Funktionsgenerator
Funktionsgenerator
Funktionsgenerator
EINFÜHRUNG
EINFÜHRUNG
Der Funktionsgenerator zeigt, gemäß der Einstellung, verschiedene Wellenformen an. Sie können die Wellenform,
die Frequenz und den Pegel ändern. Die angezeigte Spannung ist die am Ausgang gemessene Spannung des
Anschlusses
FRONTPANEL
FRONTPANEL
1 Display mit Wellenforminformation
2. BNC Ausgangsanschluss
3. Menü-Taste
- Drücken Sie kurz, um eine Einstellung auszuwählen.
- Halten Sie gedrückt, um die SWEEP-Funktion ein- oder
auszuschalten
4. Up/down
Verwenden Sie diese Tasten, um die ausgewählte Einstellung zu
ändern.
WELLENFORMANZEIGE
WELLENFORMANZEIGE
SWEEP
-
ANZEIGE
SWEEP
-
ANZEIGE
Der Sweep-Generator erzeugt eine in der Zeit sich verändernde Frequenz und ist praktisch beim Aufnehmen der
Frequenzeigenschaften oder für automatische Messungen.
Halten Sie die Menü-Taste gedrückt, um die SWEEP-Funktion zu verlassen. Bei einer aktiven SWEEP-Funktion
sehen Sie das Display links. Sie können die gewünschte Wellenform und den Ausgangspegel auswählen.
(dargestellt, wenn die SWEEP
(dargestellt, wenn die SWEEP
Wählen Sie den Frequenzschritt
aus. Diese Einstellung wird für die Frequenzänderung (siehe oben)
verwendet.
> halten Sie die Menütaste gedrückt, um die Anzeige zu verlassen oder
> halten Sie die Menütaste gedrückt, um die Anzeige zu verlassen oder
Anzeige bei
eingeschalteter
SWEEP-Funktion.
-
Funktion ausgeschaltet ist, siehe weiter)
-
Funktion ausgeschaltet ist, siehe weiter)
Wählen Sie die gewünschte Wellenform
Wählen Sie die gewünschte Frequenz
Wählen Sie den gewünschten Ausgangspegel
Minimum oder Startfrequenz, auf die das Signal startet.
Maximum oder Stoppfrequenz, auf die das Signal.
Wählen Sie den Frequenzschritt aus (1Hz, 10Hz, 100Hz, 1kHz oder
10kHz).Diese Einstellung wird für die Frequenzänderung verwendet
(siehe oben)
Auswahl der van de Schleifefunktion des Signals:
Lin. = linear von Min. auf Max. und neu starten von Min. auf Max.
Log= logarithmisch von Min. auf Max. und neu starten von Min. auf Max.
Bi-lin = linear von Min. auf Max. und zurück nach Min.
Bi-log = logarithmisch von Min. auf Max. und zurück nach Min.
Geschwindigkeit mit der das Signal von Min. auf Max. umschaltet
oder die SWEEP-Funktion wird ausgeschaltet.
Funktionsgenerator
3
4
4
(Sinus / Rechteck / Dreieck)
(1Hz ... 1.000.000Hz)
(1Hz, 10Hz, 100Hz, 1kHz oder 10kHz)
(dBm/Vrms oder Vpp)
1
2
aus.
