Algemeen
VEILIGHEIDSSYMBOLEN
VEILIGHEIDSSYMBOLEN
Belangrijke veiligheidsinformatie, raadpleeg de handleiding
VEILIGHEIDSINFORMATIE
VEILIGHEIDSINFORMATIE
De Panel Scope is geschikt voor metingen in CAT II-installaties.
Alle metingen bij verontreinigde of zeer vochtige lucht zijn dus niet toegestaan. De maximale ingangsspanning voor
de oscilloscoop is 100Vp (AC+DC). Alle in- en uitgangen zijn elektrisch gescheiden. Open nooit de behuizing.
Gebruik een meetprobe met een geïsoleerde aansluiting bij het meten van spanningen hoger dan 30V
(PROBE60S). Controleer de specificaties van de probe alvorens hoge spanningen te gaan meten!
ONDERHOUD
ONDERHOUD
• De gebruiker mag geen onderdelen vervangen. De zekering is toegankelijk nadat u de voedingskabel hebt verwijderd.
• Vervang een oude zekering door een zekering met dezelfde spanning- en stroomwaarden om brandgevaar te vermijden.
• Controleer de voedingskabel op schade alvorens het toestel op het lichtnet aan te sluiten.
• Reinig de meter enkel met een vochtige doek en een zachte detergent. Gebruik nooit agressieve schuur- of
oplosmiddelen.
TIJDENS HET GEBRUIK
TIJDENS HET GEBRUIK
• U mag de limietwaarden bepaald in de specificaties nooit overschrijden.
• Raak geen vrije terminals aan wanneer het toestel op het testcircuit is aangesloten.
• Tijdens metingen aan tv-toestellen of schakelende voedingscircuits kan de meter beschadigingen oplopen door
spanningpieken op de testpunten.
• Wees voorzichtig bij het testen van spanningen hoger dan 60VDC of 30VAC RMS. Houd vingers tijdens het meten altijd
achter de beschermingen.

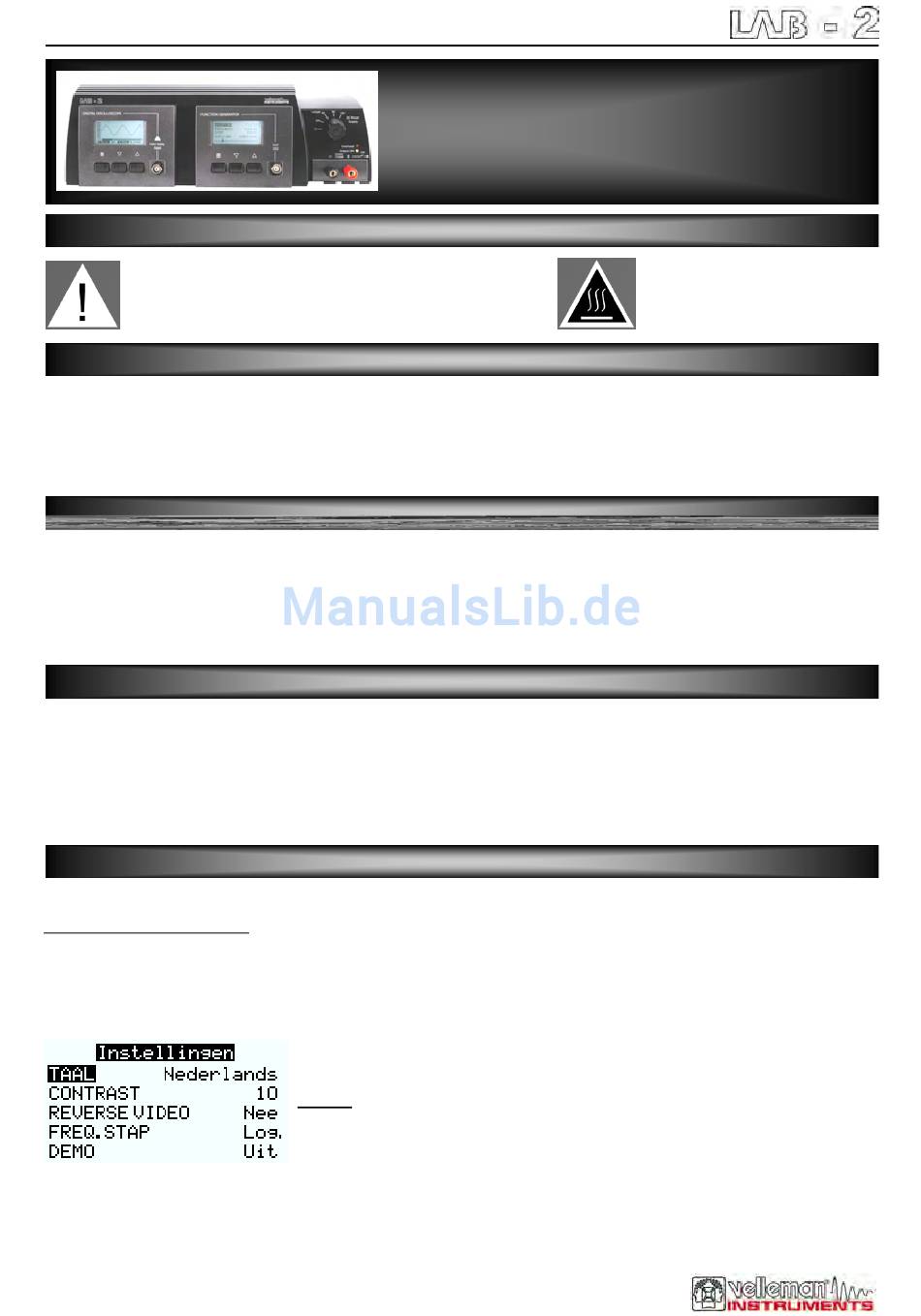

INSTELLING VAN DE FUNCTIEGENERATOR
INSTELLING VAN DE FUNCTIEGENERATOR
De functiegenerator is instelbaar via een speciaal menu.
Om het menu weer te geven:
• Schakel het toestel uit (schakelaar achteraan het toestel) en wacht een 10-tal seconden.
• Houd de menuknop van de functiegenerator ingedrukt (knop uiterst links, zie volgende pagina) en schakel het toestel in.
• Wacht tot het menu wordt weergegeven.
• Laat de menuknop los.
10
ALGEMEEN
ALGEMEEN
ALGEMEEN
• Druk kort op de menuknop om de parameter te selecteren.
• Wijzig de instelling met de up of down.
U kunt:
• menutaal wijzigen (enkel voor de generator!);
• het contrast van de display instellen of omkeren (zwarte display met witte digits);
• de frequentiewijziging instellen bij het ingedrukt houden van up/down (Log. wijzigt de
frequentie sneller);
• de demomodus starten of stoppen (handig voor demonstraties of tijdens het testen);
• het menu verlaten en de wijzigingen opslaan door de menuknop ingedrukt te
houden.
Houd de ventilatieopeningen vrij
